DN-8K32R Relaisausgangsplatine mit 32 Kanälen, Form A, für DIN-Schienenmontage

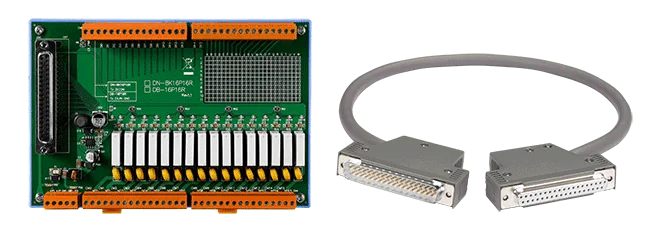

Das DN-8K16P16R ist ein Schraubklemmenboard, das die Feldverdrahtung von 16 digitalen Eingangskanälen und 16 Form-A-Signalrelais ermöglicht. Über einen 37-poligen D-Sub-Stecker wird es direkt mit dem I-8042W oder I-87042W verbunden, sodass das Board ohne kundenspezifische Verdrahtung zwischen Modul und Feldgeräten installiert werden kann.Jedes Relais verfügt über eine LED, die seinen individuellen Zustand anzeigt, was die Inbetriebnahme und Fehlersuche im Schaltschrank erleichtert. Die Relais sind für 3 A bei 250 VAC ausgelegt, mit einer Schaltzeit von 10 ms und einer Rückfallzeit von 5 ms für Form-A-Kontakte.Geeignet für die Montage auf DIN-Schienen in industriellen Schaltschränken.Betriebstemperaturbereich von -25 ~ 75 °C, mit einer Versorgungseingangsspannung von +12 ~ 30 VDC.AnwendungenFeldverdrahtungsschnittstelle für die Module I-8042W und I-87042WSchalten und Überwachen von digitalen Eingängen und Relaisausgängen in industriellen Schaltschränken

DN-09-2 CR ist eine auf DIN-Schiene montierte Breakout-Platine, die zwei 9-polige D-Sub-Steckverbinder über eine Schraubklemmenschnittstelle mit Pin-zu-Pin-Zuordnung anbindet. Die Feldverdrahtung kann so aufgelegt werden, ohne direkt an den Steckerkontakten zu arbeiten. Das Klemmenrastermaß beträgt 5,08 mm.Im Lieferumfang sind zwei Kabel CA-0915 DB9-Stecker auf DB9-Buchse für RS-232 (Pin 1 auf Pin 9, 1,5 m) enthalten, sodass die Platine direkt an einen kompatiblen DB9-Anschluss angeschlossen werden kann.Die Platine misst 103 mm x 86 mm und ist laut Herstellerangaben für den Betrieb bei 0 ~ 60 °C sowie die Lagerung bei -20 ~ 70 °C und 5 % ~ 90 % relativer Luftfeuchtigkeit, nicht kondensierend, ausgelegt. Laut Quelldaten ist sie nach CE, UKCA, FCC, RoHS und WEEE gelistet.AnwendungenAuflegen von DB9-Signalen auf eine Schraubklemmenplatine für DIN-SchienenAnschluss von DB9-Verkabelung an die Feldverdrahtung

DN-09-2F CR ist eine Breakout-Platine zur DIN-Schienen-Montage, die die Signale zweier 9-poliger Sub-D-Stecker auf Schraubklemmen herausführt, sodass die Feldverdrahtung ohne kundenspezifische Kabel angeschlossen werden kann. Jeder DB9-Pin ist direkt mit der zugehörigen Schraubklemme verbunden.Der Bestellcode enthält zwei Kabel CA-0910F, jeweils ein 1 m langes DB9-Buchse-auf-DB9-Buchse-Kabel, verdrahtet für RS-232 (Pin1-Pin9). Damit lässt sich die Platine direkt an einen kompatiblen DB9-Port anschließen. Die Platine misst 103 mm x 86 mm und wird auf einer DIN-Schiene mit 5,08 mm Klemmenraster montiert.Spezifiziert für eine Betriebstemperatur von 0 ~ 60 °C und eine Lagertemperatur von -20 ~ 70 °C bei 5 % ~ 90 % relativer Luftfeuchte, nicht kondensierend. Zertifiziert nach CE, UKCA, FCC, RoHS und WEEE.AnwendungenHerausführen von Sub-D-I/O auf Schraubklemmen auf einer DIN-Schiene

Das DN-100 CR bietet eine praktische Verdrahtungsschnittstelle für Feld-I/O-Anschlüsse. Eine einzelne 100-polige SCSI-II-Buchse führt auf einen pinweise belegten Schraubklemmenblock, sodass Signale auf Schraubklemmen aufgelegt werden können, statt direkt am Steckverbinder verdrahtet zu werden.Die Klemmen haben einen Rastermaß von 3,81 mm (0,150 Zoll). Das Board ist für die Hutschienenmontage in einer Grundfläche von 148 mm x 76 mm vorgesehen. Es ist für einen Betriebsbereich von 0 ~ 60 °C und einen Lagerbereich von -20 ~ 70 °C spezifiziert, bei einer Luftfeuchtigkeit von 5 % ~ 90 % r. F., nicht kondensierend.Wählen Sie das DN-100 CR, wenn Sie einen kompakten, schaltschrankfreundlichen Anschlusspunkt für eine 100-polige SCSI-II-Verbindung benötigen. Laut Herstellerangaben ist das Board nach CE, UKCA, FCC, RoHS und WEEE gelistet.AnwendungenFeldverdrahtung für I/O von 100-poligen SCSI-II-Datenerfassungs-Tochterplatinen
