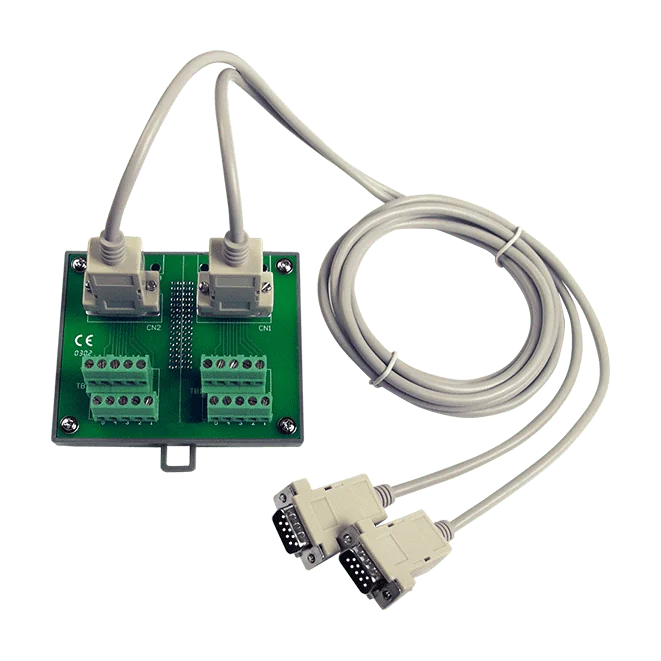

DN-09-2 Doppel-DB9-Stecker auf Schraubklemmenplatine, 5,08 mm Rastermaß, DIN-Schiene
Breakout-Platine mit zwei 9-poligen D-Sub-Steckern auf Schraubklemmen, 5,08 mm Rastermaß und DIN-Schienenmontage, inklusive zwei 1,5 m RS-232-DB9-Kabel.
- Zwei 9-polige D-Sub-Steckverbinder
- Pin-zu-Pin-Schraubklemmenanschluss für I/O
- 5,08 mm Klemmenrastermaß
- DIN-Schienenmontage
- Enthält zwei Kabel CA-0915 DB9-Stecker auf DB9-Buchse für RS-232, 1,5 m (Pin 1 auf Pin 9)
- Betriebstemperatur 0 ~ 60 °C
60,00 € pro Stück
| 1-9 Stück | 60,00 € | |
|---|---|---|
| 10-30 Stück | 57,00 € | −5 % |
| ab 31 Stück | 54,00 € | −10 % |
Produktinformationen "DN-09-2 Doppel-DB9-Stecker auf Schraubklemmenplatine, 5,08 mm Rastermaß, DIN-Schiene"
DN-09-2 CR ist eine auf DIN-Schiene montierte Breakout-Platine, die zwei 9-polige D-Sub-Steckverbinder über eine Schraubklemmenschnittstelle mit Pin-zu-Pin-Zuordnung anbindet. Die Feldverdrahtung kann so aufgelegt werden, ohne direkt an den Steckerkontakten zu arbeiten. Das Klemmenrastermaß beträgt 5,08 mm.
Im Lieferumfang sind zwei Kabel CA-0915 DB9-Stecker auf DB9-Buchse für RS-232 (Pin 1 auf Pin 9, 1,5 m) enthalten, sodass die Platine direkt an einen kompatiblen DB9-Anschluss angeschlossen werden kann.
Die Platine misst 103 mm x 86 mm und ist laut Herstellerangaben für den Betrieb bei 0 ~ 60 °C sowie die Lagerung bei -20 ~ 70 °C und 5 % ~ 90 % relativer Luftfeuchtigkeit, nicht kondensierend, ausgelegt. Laut Quelldaten ist sie nach CE, UKCA, FCC, RoHS und WEEE gelistet.
Anwendungen
- Auflegen von DB9-Signalen auf eine Schraubklemmenplatine für DIN-Schienen
- Anschluss von DB9-Verkabelung an die Feldverdrahtung
| Betriebstemperatur: | 0 ~ 60 °C |
|---|---|
| Montage: | DIN-Schiene |
| Produkttyp: | DAQ-Tochterplatine |
| Schnittstelle: | DB9 Stecker |
| Ports: | 2 |
Technische Daten
| Mechanisch | |
|---|---|
| Abmessungen (mm) | 103 mm x 86 mm |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | 0 ~ 60°C |
| Lagertemperatur | -20 ~ 70°C |
| Feuchtigkeit | 5 % ~ 90 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
