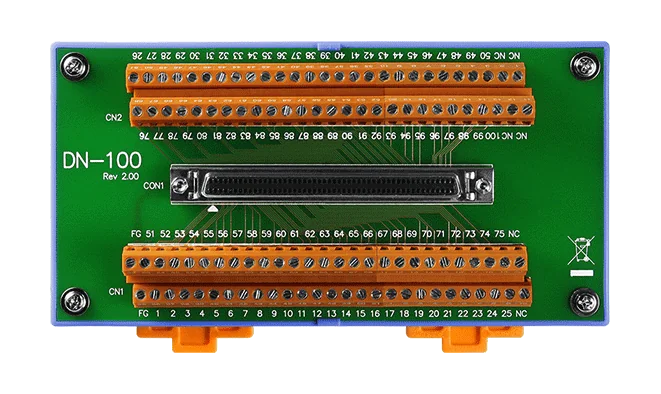

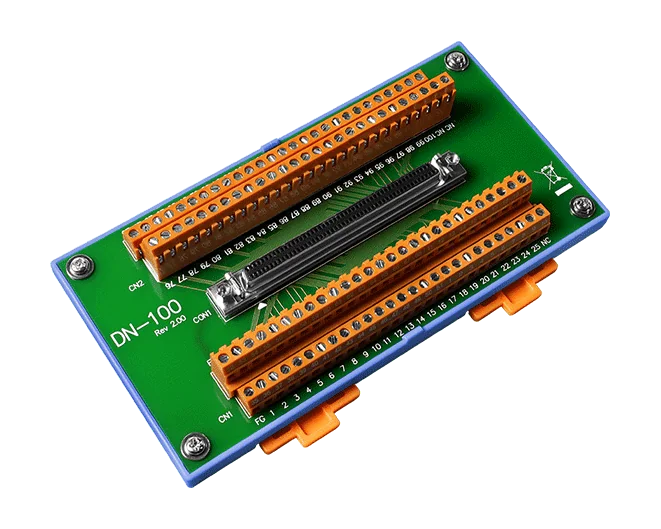

DN-100 100-polige SCSI-II-Buchse Klemmenboard, 3,81 mm Rastermaß

Das DN-100-CA CR ist ein auf Hutschiene montiertes Anschlussklemmenbrett, das einen 100-poligen SCSI-II-Buchsenstecker über eine Pin-zu-Pin-Schraubklemmenschnittstelle für die I/O-Verdrahtung zugänglich macht. Die Feldverdrahtung wird so auf einem übersichtlichen, gut zugänglichen Klemmenblock aufgelegt und nicht direkt an der Datenerfassungshardware angeschlossen.Diese Bestellnummer enthält das SCSI-II-Kabel CA-SCSI100-15 mit 100 Polen und einer Länge von 1,5 m, sodass das Klemmenbrett sofort angeschlossen werden kann. Es ist im Zubehörsortiment für DAQ-Tochterplatinen geführt und stellt innerhalb derselben Serie eine verwandte Option zum DN-100 dar.Das Klemmenbrett misst 148 mm x 76 mm und ist für eine Betriebstemperatur von 0 ~ 60 °C, eine Lagertemperatur von -20 ~ 70 °C sowie eine Luftfeuchtigkeit von 5 % bis 90 % relativ, nicht kondensierend, ausgelegt. Es ist RoHS- und WEEE-zertifiziert.AnwendungenFeldverdrahtung für Systeme mit DAQ-TochterplatinenStrukturierung der I/O-Verbindungen auf hutschienenmontierten Schaltschränken

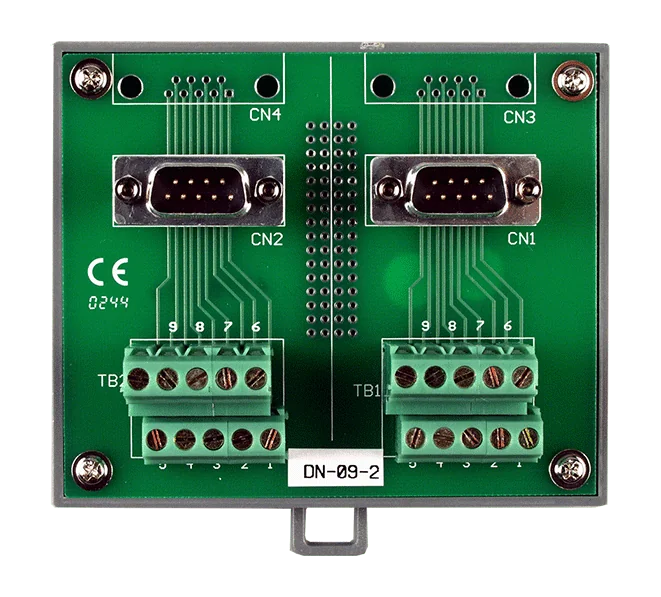

DN-09-2 CR ist eine auf DIN-Schiene montierte Breakout-Platine, die zwei 9-polige D-Sub-Steckverbinder über eine Schraubklemmenschnittstelle mit Pin-zu-Pin-Zuordnung anbindet. Die Feldverdrahtung kann so aufgelegt werden, ohne direkt an den Steckerkontakten zu arbeiten. Das Klemmenrastermaß beträgt 5,08 mm.Im Lieferumfang sind zwei Kabel CA-0915 DB9-Stecker auf DB9-Buchse für RS-232 (Pin 1 auf Pin 9, 1,5 m) enthalten, sodass die Platine direkt an einen kompatiblen DB9-Anschluss angeschlossen werden kann.Die Platine misst 103 mm x 86 mm und ist laut Herstellerangaben für den Betrieb bei 0 ~ 60 °C sowie die Lagerung bei -20 ~ 70 °C und 5 % ~ 90 % relativer Luftfeuchtigkeit, nicht kondensierend, ausgelegt. Laut Quelldaten ist sie nach CE, UKCA, FCC, RoHS und WEEE gelistet.AnwendungenAuflegen von DB9-Signalen auf eine Schraubklemmenplatine für DIN-SchienenAnschluss von DB9-Verkabelung an die Feldverdrahtung

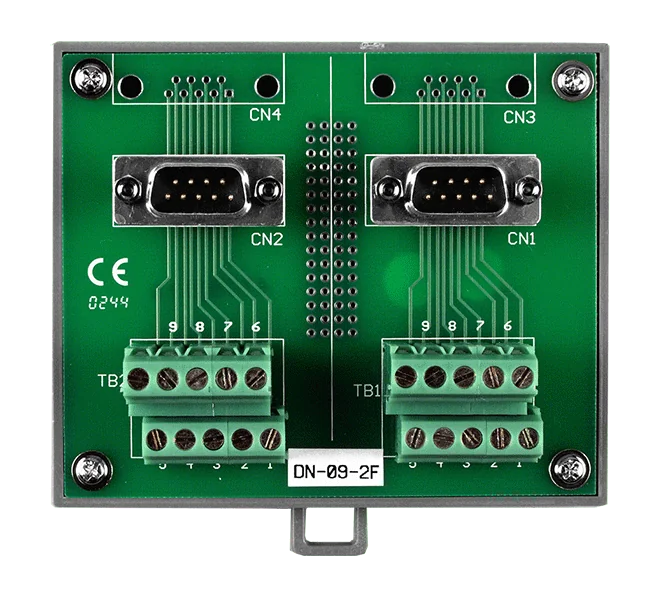

DN-09-2F CR ist eine Breakout-Platine zur DIN-Schienen-Montage, die die Signale zweier 9-poliger Sub-D-Stecker auf Schraubklemmen herausführt, sodass die Feldverdrahtung ohne kundenspezifische Kabel angeschlossen werden kann. Jeder DB9-Pin ist direkt mit der zugehörigen Schraubklemme verbunden.Der Bestellcode enthält zwei Kabel CA-0910F, jeweils ein 1 m langes DB9-Buchse-auf-DB9-Buchse-Kabel, verdrahtet für RS-232 (Pin1-Pin9). Damit lässt sich die Platine direkt an einen kompatiblen DB9-Port anschließen. Die Platine misst 103 mm x 86 mm und wird auf einer DIN-Schiene mit 5,08 mm Klemmenraster montiert.Spezifiziert für eine Betriebstemperatur von 0 ~ 60 °C und eine Lagertemperatur von -20 ~ 70 °C bei 5 % ~ 90 % relativer Luftfeuchte, nicht kondensierend. Zertifiziert nach CE, UKCA, FCC, RoHS und WEEE.AnwendungenHerausführen von Sub-D-I/O auf Schraubklemmen auf einer DIN-Schiene

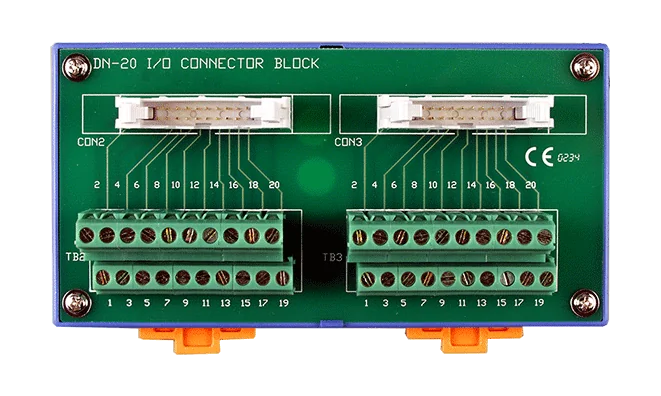

DN-20 CR ist ein hutschienenmontierter I/O-Anschlussblock, der zwei 20-polige Stiftleisten auf polgetreue Schraubklemmen herausführt. Damit können Ingenieure Feldsignale im Schaltschrank verdrahten, statt Flachbandkabel direkt abzuschließen.Jede 20-polige Stiftleiste ist auf einen eigenen Satz Schraubklemmen im Rastermaß 5,08 mm geführt. Die Verdrahtung kann so geprüft und gewartet werden, ohne die Kabelverbindungen zu lösen. Die Platine wird mit zwei CA-2010 Flachbandkabeln geliefert, jeweils 20-polig und 1 m lang, zum Anschluss an die Stiftleistenseite.Die Platine ist für den Betrieb bei 0 ~ 60 °C ausgelegt und trägt die Zertifizierungskennzeichnungen CE, UKCA, FCC, RoHS und WEEE. Die Gesamtabmessungen betragen 147 mm x 75 mm.AnwendungenFeldverdrahtung für I/O-Verbindungen über 20-polige StiftleistenMontage im Schaltschrank auf der Hutschiene
