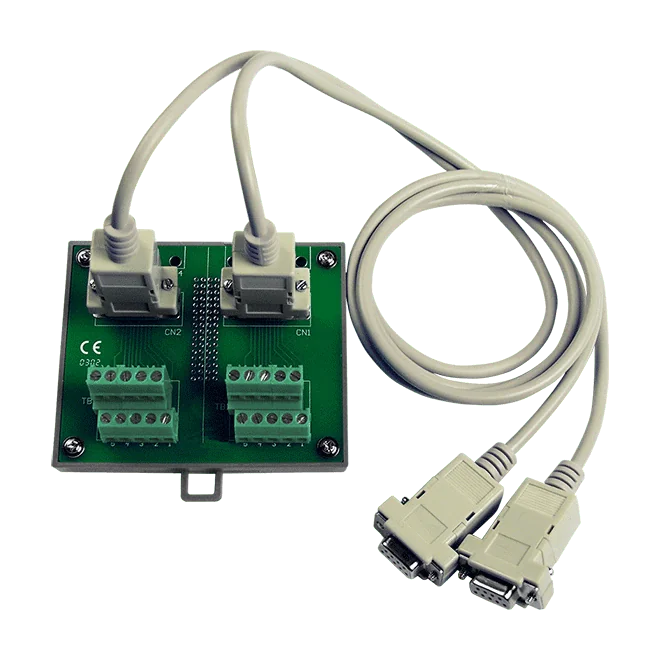

DN-09-2F Zwei-DB9-Stecker auf Schraubklemmen-Platine, DIN-Schienen-Montage
Breakout-Platine mit zwei 9-poligen DB9-Steckern, die pinweise auf Schraubklemmen auf einer DIN-Schiene führt. Lieferung mit zwei 1 m DB9-RS-232-Kabeln (CA-0910F).
- Zwei 9-polige Sub-D-Steckerbuchsen
- Pinweiser Anschluss der I/O-Signale auf Schraubklemmen
- 5,08 mm Klemmenraster
- DIN-Schienen-Montage, 103 mm x 86 mm
- Inklusive zwei Kabel CA-0910F, 1 m DB9-RS-232 (Pin1-Pin9)
- Betriebstemperatur 0 ~ 60 °C
60,00 € pro Stück
| 1-9 Stück | 60,00 € | |
|---|---|---|
| 10-30 Stück | 57,00 € | −5 % |
| ab 31 Stück | 54,00 € | −10 % |
Produktinformationen "DN-09-2F Zwei-DB9-Stecker auf Schraubklemmen-Platine, DIN-Schienen-Montage"
DN-09-2F CR ist eine Breakout-Platine zur DIN-Schienen-Montage, die die Signale zweier 9-poliger Sub-D-Stecker auf Schraubklemmen herausführt, sodass die Feldverdrahtung ohne kundenspezifische Kabel angeschlossen werden kann. Jeder DB9-Pin ist direkt mit der zugehörigen Schraubklemme verbunden.
Der Bestellcode enthält zwei Kabel CA-0910F, jeweils ein 1 m langes DB9-Buchse-auf-DB9-Buchse-Kabel, verdrahtet für RS-232 (Pin1-Pin9). Damit lässt sich die Platine direkt an einen kompatiblen DB9-Port anschließen. Die Platine misst 103 mm x 86 mm und wird auf einer DIN-Schiene mit 5,08 mm Klemmenraster montiert.
Spezifiziert für eine Betriebstemperatur von 0 ~ 60 °C und eine Lagertemperatur von -20 ~ 70 °C bei 5 % ~ 90 % relativer Luftfeuchte, nicht kondensierend. Zertifiziert nach CE, UKCA, FCC, RoHS und WEEE.
Anwendungen
- Herausführen von Sub-D-I/O auf Schraubklemmen auf einer DIN-Schiene
| Betriebstemperatur: | 0 ~ 60°C |
|---|---|
| Montage: | DIN-Schiene |
| Produkttyp: | DAQ-Tochterplatine |
| Schnittstelle: | DB9 (D-Sub) |
| Ports: | 2 |
Technische Daten
| Mechanisch | |
|---|---|
| Abmessungen (mm) | 103 mm x 86 mm |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | 0 ~ 60°C |
| Lagertemperatur | -20 ~ 70°C |
| Feuchtigkeit | 5 % ~ 90 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
