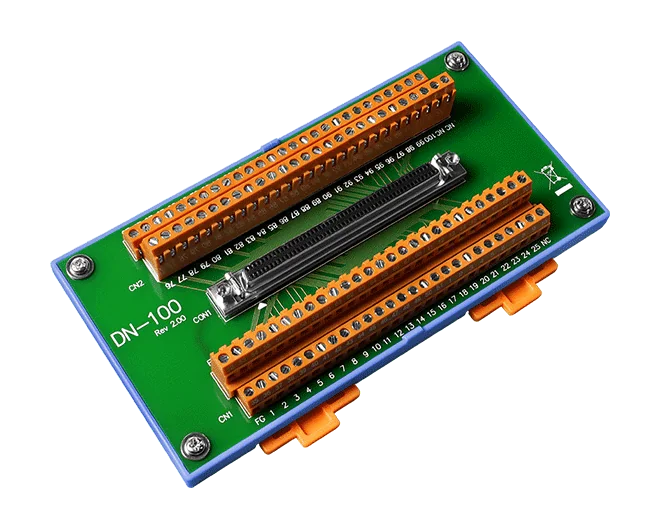

DN-100-CA 100-pin SCSI-II Anschlussklemmenbrett mit 1,5 m Kabel

Das DN-100 CR bietet eine praktische Verdrahtungsschnittstelle für Feld-I/O-Anschlüsse. Eine einzelne 100-polige SCSI-II-Buchse führt auf einen pinweise belegten Schraubklemmenblock, sodass Signale auf Schraubklemmen aufgelegt werden können, statt direkt am Steckverbinder verdrahtet zu werden.Die Klemmen haben einen Rastermaß von 3,81 mm (0,150 Zoll). Das Board ist für die Hutschienenmontage in einer Grundfläche von 148 mm x 76 mm vorgesehen. Es ist für einen Betriebsbereich von 0 ~ 60 °C und einen Lagerbereich von -20 ~ 70 °C spezifiziert, bei einer Luftfeuchtigkeit von 5 % ~ 90 % r. F., nicht kondensierend.Wählen Sie das DN-100 CR, wenn Sie einen kompakten, schaltschrankfreundlichen Anschlusspunkt für eine 100-polige SCSI-II-Verbindung benötigen. Laut Herstellerangaben ist das Board nach CE, UKCA, FCC, RoHS und WEEE gelistet.AnwendungenFeldverdrahtung für I/O von 100-poligen SCSI-II-Datenerfassungs-Tochterplatinen

DN-09-2 CR ist eine auf DIN-Schiene montierte Breakout-Platine, die zwei 9-polige D-Sub-Steckverbinder über eine Schraubklemmenschnittstelle mit Pin-zu-Pin-Zuordnung anbindet. Die Feldverdrahtung kann so aufgelegt werden, ohne direkt an den Steckerkontakten zu arbeiten. Das Klemmenrastermaß beträgt 5,08 mm.Im Lieferumfang sind zwei Kabel CA-0915 DB9-Stecker auf DB9-Buchse für RS-232 (Pin 1 auf Pin 9, 1,5 m) enthalten, sodass die Platine direkt an einen kompatiblen DB9-Anschluss angeschlossen werden kann.Die Platine misst 103 mm x 86 mm und ist laut Herstellerangaben für den Betrieb bei 0 ~ 60 °C sowie die Lagerung bei -20 ~ 70 °C und 5 % ~ 90 % relativer Luftfeuchtigkeit, nicht kondensierend, ausgelegt. Laut Quelldaten ist sie nach CE, UKCA, FCC, RoHS und WEEE gelistet.AnwendungenAuflegen von DB9-Signalen auf eine Schraubklemmenplatine für DIN-SchienenAnschluss von DB9-Verkabelung an die Feldverdrahtung

DN-09-2F CR ist eine Breakout-Platine zur DIN-Schienen-Montage, die die Signale zweier 9-poliger Sub-D-Stecker auf Schraubklemmen herausführt, sodass die Feldverdrahtung ohne kundenspezifische Kabel angeschlossen werden kann. Jeder DB9-Pin ist direkt mit der zugehörigen Schraubklemme verbunden.Der Bestellcode enthält zwei Kabel CA-0910F, jeweils ein 1 m langes DB9-Buchse-auf-DB9-Buchse-Kabel, verdrahtet für RS-232 (Pin1-Pin9). Damit lässt sich die Platine direkt an einen kompatiblen DB9-Port anschließen. Die Platine misst 103 mm x 86 mm und wird auf einer DIN-Schiene mit 5,08 mm Klemmenraster montiert.Spezifiziert für eine Betriebstemperatur von 0 ~ 60 °C und eine Lagertemperatur von -20 ~ 70 °C bei 5 % ~ 90 % relativer Luftfeuchte, nicht kondensierend. Zertifiziert nach CE, UKCA, FCC, RoHS und WEEE.AnwendungenHerausführen von Sub-D-I/O auf Schraubklemmen auf einer DIN-Schiene

DN-20 CR ist ein hutschienenmontierter I/O-Anschlussblock, der zwei 20-polige Stiftleisten auf polgetreue Schraubklemmen herausführt. Damit können Ingenieure Feldsignale im Schaltschrank verdrahten, statt Flachbandkabel direkt abzuschließen.Jede 20-polige Stiftleiste ist auf einen eigenen Satz Schraubklemmen im Rastermaß 5,08 mm geführt. Die Verdrahtung kann so geprüft und gewartet werden, ohne die Kabelverbindungen zu lösen. Die Platine wird mit zwei CA-2010 Flachbandkabeln geliefert, jeweils 20-polig und 1 m lang, zum Anschluss an die Stiftleistenseite.Die Platine ist für den Betrieb bei 0 ~ 60 °C ausgelegt und trägt die Zertifizierungskennzeichnungen CE, UKCA, FCC, RoHS und WEEE. Die Gesamtabmessungen betragen 147 mm x 75 mm.AnwendungenFeldverdrahtung für I/O-Verbindungen über 20-polige StiftleistenMontage im Schaltschrank auf der Hutschiene
