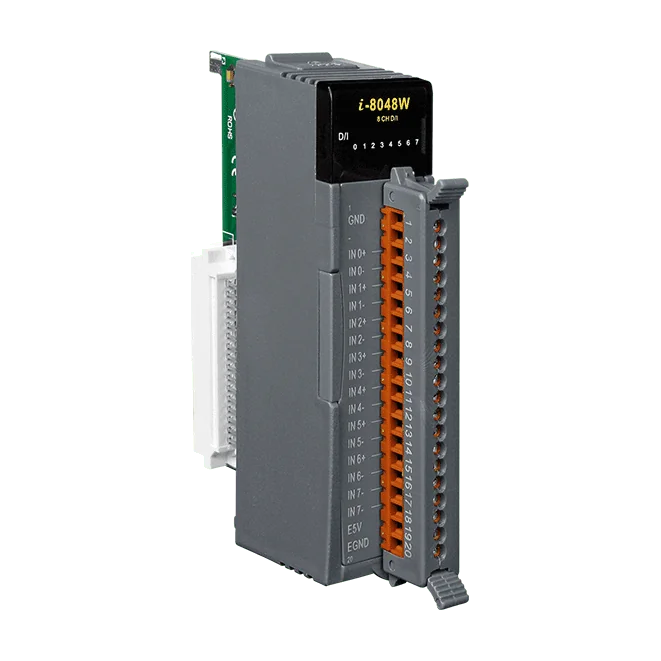

I-8048W-G 8-Kanal-Digitaleingangsmodul mit Interrupt, Trocken-/Nasskontakt

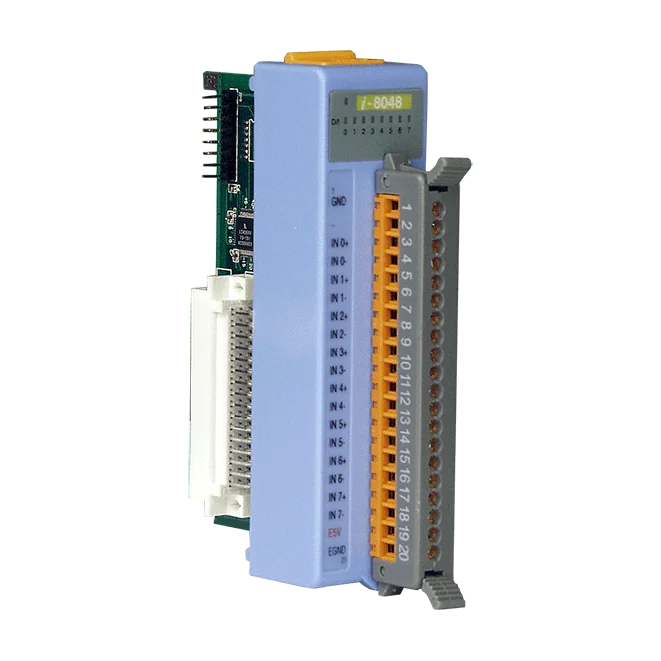

Das I-8048 CR ist ein 8-Kanal-Digitaleingangsmodul aus der Low-Profile-Serie I-8K/I-87K. Es verarbeitet potentialfreie und potentialbehaftete Kontaktsignale, wobei die Verdrahtung den Betriebsmodus festlegt. Ein Modul deckt damit beide Signalarten ab, ohne dass die Hardware umgebaut werden muss.Jeder Kanal kann auf eine programmierbare steigende oder fallende Flanke einen Interrupt auslösen. Das eignet sich für Anwendungen, in denen eine Zustandsänderung sofort erfasst werden muss und nicht per Polling abgefragt werden kann. Die maximale Interrupt-Frequenz beträgt 10 kHz. Die Eingangskanäle sind mit einer Optokoppler-Isolation geschützt, halten je Anschluss ±4 kV ESD stand und bieten eine Trennspannung von 3750 VDC zwischen Modul und dem übrigen System.Es handelt sich um die nicht isolierte Variante mit blauer Abdeckung, erkennbar am Bestellzusatz CR. Der EIN-Pegel liegt bei +2 bis +5 VDC, der AUS-Pegel bei 0 bis +0,8 VDC. Die Leistungsaufnahme beträgt maximal 1,75 W, und das Modul ist für den Betrieb von -25 bis +75 °C spezifiziert.AnwendungenÜberwachung des Schalter- und Kontaktzustands in industriellen SteuerungenEreignisgesteuerte Eingangserfassung, bei der es auf den zeitlichen Verlauf von Flanken ankommtDigitale Eingangserweiterung für Remote-I/O- und PAC-Systeme

Das I-8048-G CR ist ein 8-Kanal-Digitaleingangsmodul für die Flachbauserie I-8K/I-87K. Jeder Kanal erkennt Trocken- oder Nasskontakte; der Signaltyp wird über die Verdrahtung gewählt, sodass ein Modul eine Reihe von Schalter- und Sensorbeschaltungen abdecken kann, ohne die Feldseite neu auslegen zu müssen.Jeder Kanal unterstützt programmierbare steigende oder fallende Flanken-Interrupts mit einer maximalen Interrupt-Frequenz von 10 kHz. So lassen sich schnelle Zustandswechsel an bestimmten Eingängen erfassen, ohne zyklisch abzufragen. Jeder Eingang ist optisch isoliert und pro Anschluss mit ±4 kV ESD geschützt, während eine Modulinterne Isolation von 3750 VDC die Eingangsschaltkreise trennt.Diese Variante ist das nicht isolierte DI-Modell im grauen Gehäuse. Der EIN-Pegel liegt bei +2 ~ +5 VDC, der AUS-Pegel bei 0 ~ +0,8 VDC. Das Modul nimmt maximal 1,75 W auf und ist für einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt.AnwendungenÜberwachung des Schaltzustands von Trocken- und Nasskontakten in der industriellen SteuerungstechnikEreigniserfassung an Digitaleingängen, bei denen das Flankenzeitverhalten relevant istErweiterung der Digitaleingänge innerhalb von Flachbau-Remote-I/O-Systemen der Serien I-8K/I-87K

I-8040PW-G CR ist ein 32-Kanal-Digitaleingangsmodul aus der I-8K/I-87K High-Profile-Serie für Eingangssysteme mit +24 VDC in industriellen Umgebungen. Jeder Kanal ist optisch isoliert, und das Modul bietet 3750 VDC Isolation innerhalb des Moduls sowie ±4 kV ESD-Schutz an jeder Klemme.Die Eingangskonfiguration lässt sich durch die Verdrahtung auf Sink oder Source einstellen, sodass ein Modul für beide Verdrahtungskonventionen geeignet ist. Jeder Kanal akzeptiert +19 bis +30 VDC als EIN und erkennt maximal +11 VDC als AUS. Ein Tiefpassfilter mit Einstellungen von 1 ms bis 70 ms, wählbar per Jumper oder CPU-Parameter, unterdrückt Störungen; der Standardwert beträgt 10 ms.Optionale Anbindung einer Tochterplatine, zum Beispiel mit der DN-37-381-A CR, zur Vereinfachung der Feldverdrahtung.Diese Variante eignet sich für die Gebäude-, Fabrik- und Maschinenautomatisierung sowie für Fernwartung, Ferndiagnose und Prüfeinrichtungen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

32 isolierte Digitaleingänge für Nassschalter-Signale. Das I-8040W-A1-G CR verarbeitet Nassschalter-Signale über 32 Kanäle, wobei jeder Kanal per Optokoppler von der Logikseite galvanisch getrennt ist. Die Eingangspegel für EIN liegen bei +3,5 bis +30 VDC, die Schwelle für AUS liegt unter +1 VDC.Jeder Eingang kann als Sink- oder Source-Typ verdrahtet werden, sodass das Modul ohne Hardwareänderung sowohl für NPN- als auch für PNP-Feldgeräte geeignet ist. Jede Klemme ist mit einem ESD-Kontaktschutz von ±4 kV ausgestattet, und das Modul bietet eine Isolation innerhalb des Moduls von 3750 VDC.Diese Bestellnummer enthält den Steckverbinder CA-4002F DB37 (Buchse). Das Modul unterstützt außerdem eine optionale Tochterplatine, beispielsweise die DN-37-381-A CR, die die Feldverdrahtung bei Anlagen mit vielen Kanälen vereinfacht.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
