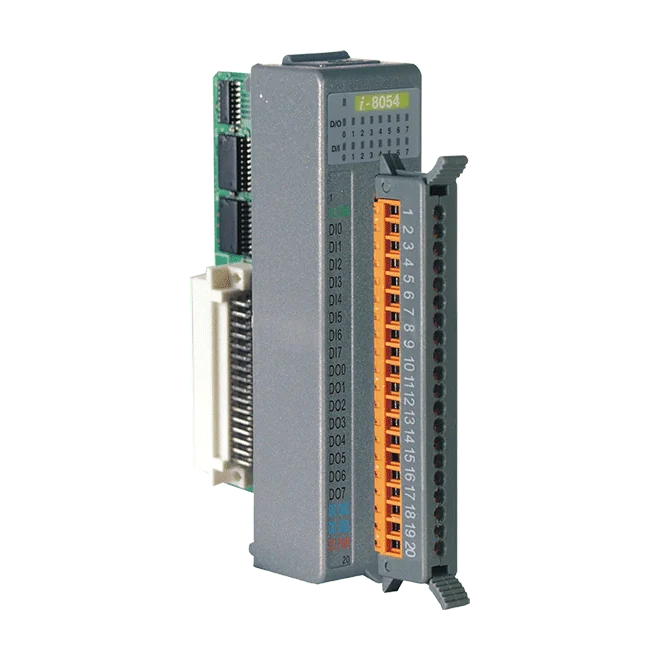

I-8054-G 8-Kanal-Isolierter Digital-I/O-Modul mit 16 LED-Anzeigen

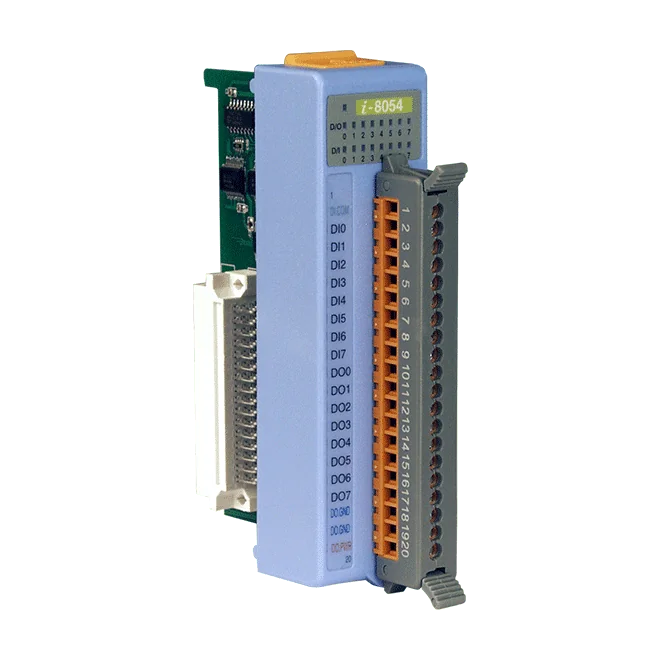

Das I-8054 CR vereint acht isolierte digitale Eingangskanäle und acht isolierte digitale Ausgangskanäle in einem flachen I-8K/I-87K-Modul. Es eignet sich für Ingenieure, die Feldkontakte auslesen und Lasten schalten müssen, ohne zusätzliche Module einsetzen zu müssen.Die digitalen Eingänge verarbeiten Nasskontaktsignale und unterstützen sowohl Sink- als auch Source-Verdrahtung. Die Ausgänge sind isolierte Open-Collector-Kanäle im Sink-Betrieb mit 700 mA pro Kanal und einer Lastspannung von +5 VDC bis +50 VDC; jeder Ausgang ist überlastgeschützt. Sechzehn I/O-LEDs zeigen den Zustand jedes Ein- und Ausgangskanals an, eine separate LED signalisiert Versorgung und Kommunikation. Das vereinfacht Inbetriebnahme und Fehlersuche.Die Isolation innerhalb des Moduls beträgt 3750 VDC, die ESD-Festigkeit ±4 kV Kontaktentladung an jeder Klemme.Das Suffix CR kennzeichnet die Version des I-8054 mit blauer Abdeckung.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

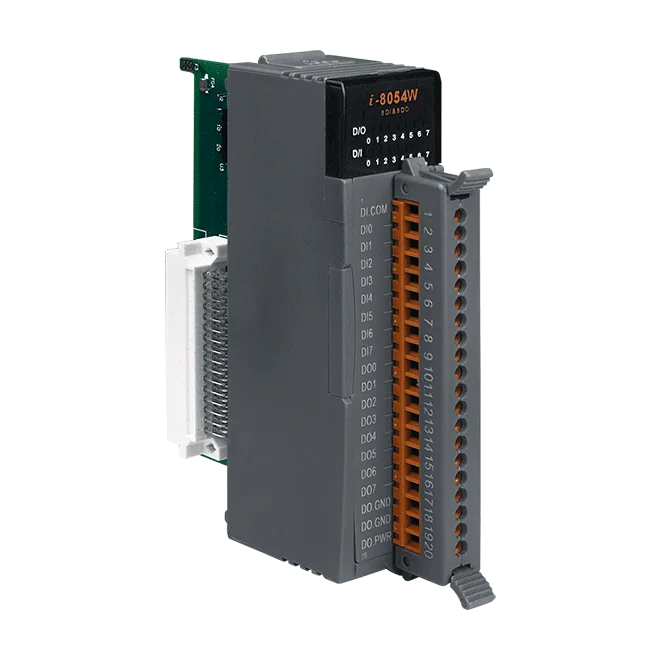

Das I-8054W-G bietet in einem einzigen Modul acht isolierte digitale Eingangskanäle und acht isolierte digitale Ausgangskanäle. Die Ausgänge sind als Sink-Typ (NPN) ausgeführte Open-Collector-Stufen mit 700 mA pro Kanal und Lastspannungen von +5 bis +50 VDC; sie verfügen über Überlast- und Kurzschlussschutz. Es eignet sich für Ingenieure, die Feldlasten aus einem kompakten I/O-Modul im I-8K/I-87K (High Profile) PAC-I/O-Programm schalten möchten.Jeder I/O-Kanal wird durch eine eigene LED überwacht, sodass 16 I/O-Anzeigen zusammen mit einer Anzeige für Spannungsversorgung und Kommunikation vorhanden sind. Einschaltverhalten und sichere Ausgangswerte sind konfigurierbar, was hilft, das Verhalten des Moduls beim Systemstart oder bei Kommunikationsverlust festzulegen. Eine Isolation zwischen den Kanälen von 3750 VDC sowie ein ESD-Schutz von 4 kV an jeder Klemme sind serienmäßig enthalten.Typische Einsatzbereiche sind Gebäudeautomation, Fabrik- und Maschinenautomation, Prüfeinrichtungen sowie Fernwartung und Ferndiagnose. Das Modul ist RoHS-konform und trägt die Kennzeichnungen CE, UKCA, FCC und WEEE.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

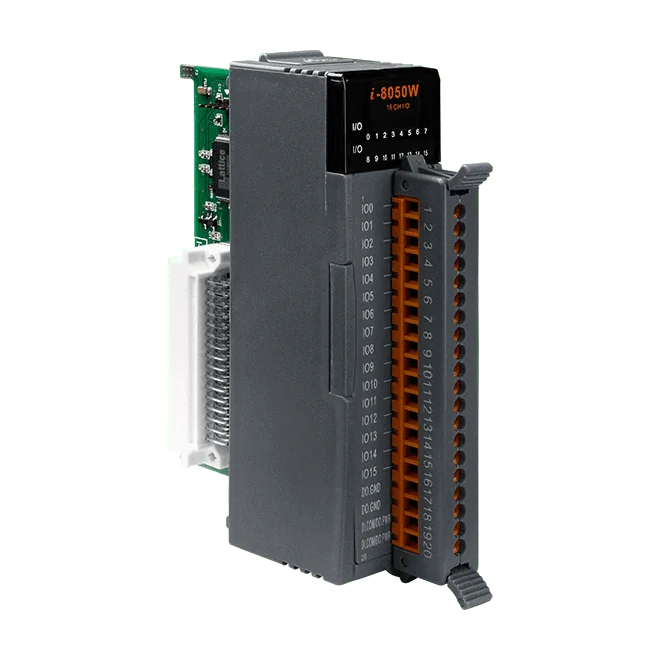

Das I-8050W-G CR bietet 16 universelle digitale Kanäle, von denen jeder programmierbar als digitaler Eingang oder digitaler Ausgang betrieben werden kann. Damit eignet es sich besonders dort, wo sich die I/O-Konfiguration ändern kann oder zum Zeitpunkt der Konstruktion noch nicht festgelegt ist.Jeder Kanal ist optoentkoppelt. Die Eingänge sind senkend (Sink-Typ) mit einem EIN-Pegel von +10 ~ +30 VDC, die Ausgänge sind isolierte Open-Collector-Senkentreiber für eine Lastspannung von +5 ~ +30 VDC und 100 mA pro Kanal mit Kurzschlussschutz. Für die Ausgänge lassen sich Einschaltwert und Sicherheitswert konfigurieren.16 Kanäle, jeweils programmierbar als Eingang oder AusgangStandardmäßig 3750 VDC Isolation innerhalb des Moduls±4 kV ESD-Schutz an jeder KlemmeCE-, FCC-, RoHS- und WEEE-konform gelistetAnwendungenAnbindung von senkenden Feldschaltern und Sensoren an eine SteuerungSchalten von Lasten bis 100 mA pro Kanal mit Open-Collector-Ausgängen in Industrieschaltschränken

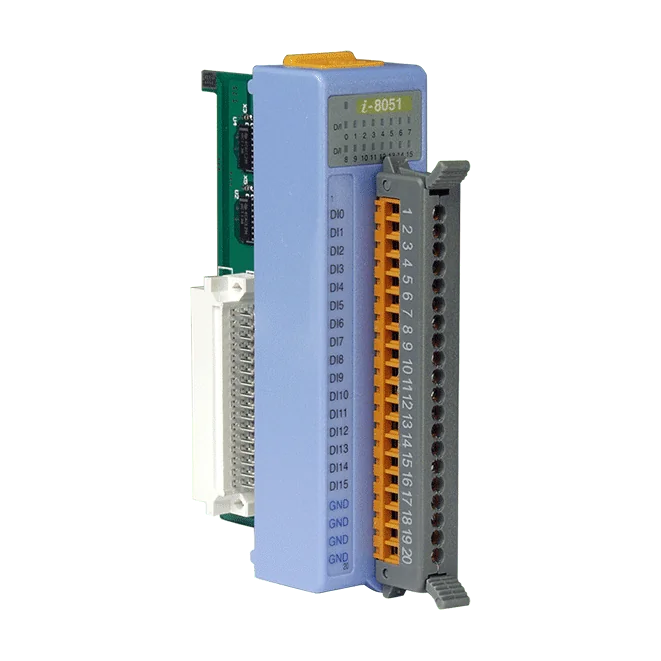

Das I-8051 CR ist ein digitales Eingangsmodul mit 16 Kanälen zum Auslesen potentialfreier Schaltkontakte über große Leitungslängen. Jeder Kanal wird durch Verbindung mit GND (EIN) oder durch offene Beschaltung (AUS) erfasst. Damit eignet es sich für einfache Überwachung von Schaltern, Relais und Tastern in Schaltschrank- und Maschinenverdrahtung.Alle 16 Kanäle sind nicht isoliert, und jede Klemme verfügt über einen Kontakt-ESD-Schutz von ±4 kV nach IEC 61000-4-2. Eine Status-LED für jeden Eingang sowie eine LED für Versorgung und Kommunikation erleichtern die Prüfung der Feldverdrahtung und des Kanalzustands bei Inbetriebnahme und Fehlersuche.Diese Variante ist die Version mit blauer Abdeckung. Das I-8051-G wird in derselben Serie als ähnliches Modell geführt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
