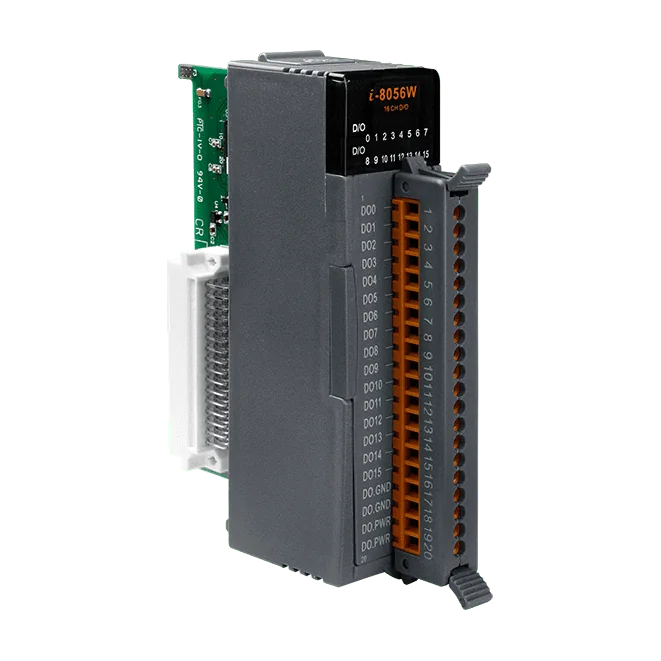

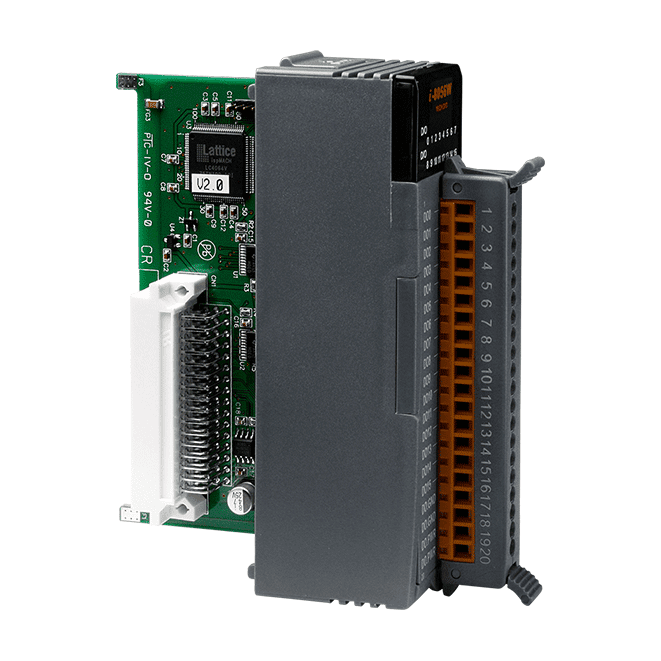

I-8056W-G 16-Kanal-Digitalausgangsmodul, Sink, nicht isoliert, 5~30 VDC

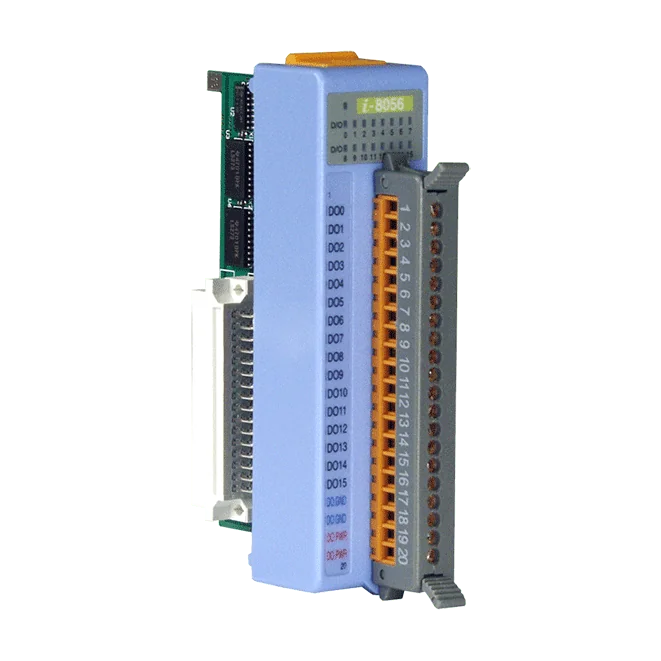

I-8056 CR ist ein 16-Kanal-Digitalausgangsmodul aus der Low-Profile-Serie I-8K/I-87K und eignet sich für Ingenieure, die aus einem kompakten I/O-Knoten eine Gruppe von Senken-Lasten schalten müssen. Jeder der 16 nicht isolierten Open-Collector-Kanäle ist für eine Lastspannung von +5 VDC bis +30 VDC und bis zu 100 mA pro Kanal ausgelegt.Der Kanalstatus ist auf einen Blick erkennbar: Jeder Ausgang besitzt eine eigene LED, dazu kommen eine Betriebs- und eine Kommunikationsanzeige. Jeder Anschluss ist gegen ESD mit ±4 kV Kontaktentladung (IEC 61000-4-2) geschützt, was dem Modul hilft, Handhabung und elektrostatische Ereignisse bei Installation und Wartung zu überstehen.Das Suffix CR kennzeichnet die Version mit blauer Abdeckung des I-8056. Die wichtigsten elektrischen und umgebungsbezogenen Daten sind unten für die Spezifikationsprüfung aufgeführt.Leistungsaufnahme: max. 0,9 WAbmessungen: 31 x 116 x 88 mm (B x T x H)Betriebstemperatur: -25 ~ +75 °C; Lagertemperatur -40 ~ +85 °CLuftfeuchtigkeit: 10 ~ 90 % r. F., nicht kondensierendAnwendungenSchalten von Senken-DC-Lasten im Bereich 5 bis 30 VDCDigitale Ausgangserweiterung in I/O-Systemen der Low-Profile-Serie I-8K/I-87KLokale Überwachung des Ausgangskanalstatus über LEDs

Das I-8056-G CR ist ein digitales 16-Kanal-Ausgangsmodul aus der Low-Profile-Serie I-8K/I-87K und eignet sich zum Schalten von Lasten mit 5~30 VDC, angesteuert von einer SPS oder einem Remote-I/O-System. Jeder Kanal ist ein Ausgang vom Typ Sink (NPN) mit offenem Kollektor und einer Nennbelastbarkeit von 100 mA, das Modul zieht die Last also bei aktivem Kanal nach Masse.Ingenieure, die die grau gehäuste Variante wählen, erhalten dieselben 16 nicht isolierten Ausgänge, mit einer LED je Ausgangskanal sowie einer LED für Spannungsversorgung und Kommunikation. So lässt sich der Kanalzustand bei der Inbetriebnahme und der Fehlersuche direkt am Modul prüfen. Die DO-Kanäle verfügen serienmäßig über einen ESD-Schutz von 4 kV (IEC 61000-4-2, Kontaktentladung) an jeder Klemme.Das Modul nimmt maximal 0,9 W auf und ist für einen Betriebstemperaturbereich von -25 ~ +75 °C spezifiziert, der Lagertemperaturbereich liegt bei -40 ~ +85 °C. Die kompakten Abmessungen von 31 x 116 x 88 mm (B x L x H) eignen sich gut für dicht bestückte Schaltschränke.AnwendungenSchalten von Lasten mit 5~30 VDC über SPS- oder Remote-I/O-SystemeSchaltschränke mit der Low-Profile-Serie I-8K/I-87K

Das I-8050W-G CR bietet 16 universelle digitale Kanäle, von denen jeder programmierbar als digitaler Eingang oder digitaler Ausgang betrieben werden kann. Damit eignet es sich besonders dort, wo sich die I/O-Konfiguration ändern kann oder zum Zeitpunkt der Konstruktion noch nicht festgelegt ist.Jeder Kanal ist optoentkoppelt. Die Eingänge sind senkend (Sink-Typ) mit einem EIN-Pegel von +10 ~ +30 VDC, die Ausgänge sind isolierte Open-Collector-Senkentreiber für eine Lastspannung von +5 ~ +30 VDC und 100 mA pro Kanal mit Kurzschlussschutz. Für die Ausgänge lassen sich Einschaltwert und Sicherheitswert konfigurieren.16 Kanäle, jeweils programmierbar als Eingang oder AusgangStandardmäßig 3750 VDC Isolation innerhalb des Moduls±4 kV ESD-Schutz an jeder KlemmeCE-, FCC-, RoHS- und WEEE-konform gelistetAnwendungenAnbindung von senkenden Feldschaltern und Sensoren an eine SteuerungSchalten von Lasten bis 100 mA pro Kanal mit Open-Collector-Ausgängen in Industrieschaltschränken

Das I-8051 CR ist ein digitales Eingangsmodul mit 16 Kanälen zum Auslesen potentialfreier Schaltkontakte über große Leitungslängen. Jeder Kanal wird durch Verbindung mit GND (EIN) oder durch offene Beschaltung (AUS) erfasst. Damit eignet es sich für einfache Überwachung von Schaltern, Relais und Tastern in Schaltschrank- und Maschinenverdrahtung.Alle 16 Kanäle sind nicht isoliert, und jede Klemme verfügt über einen Kontakt-ESD-Schutz von ±4 kV nach IEC 61000-4-2. Eine Status-LED für jeden Eingang sowie eine LED für Versorgung und Kommunikation erleichtern die Prüfung der Feldverdrahtung und des Kanalzustands bei Inbetriebnahme und Fehlersuche.Diese Variante ist die Version mit blauer Abdeckung. Das I-8051-G wird in derselben Serie als ähnliches Modell geführt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
