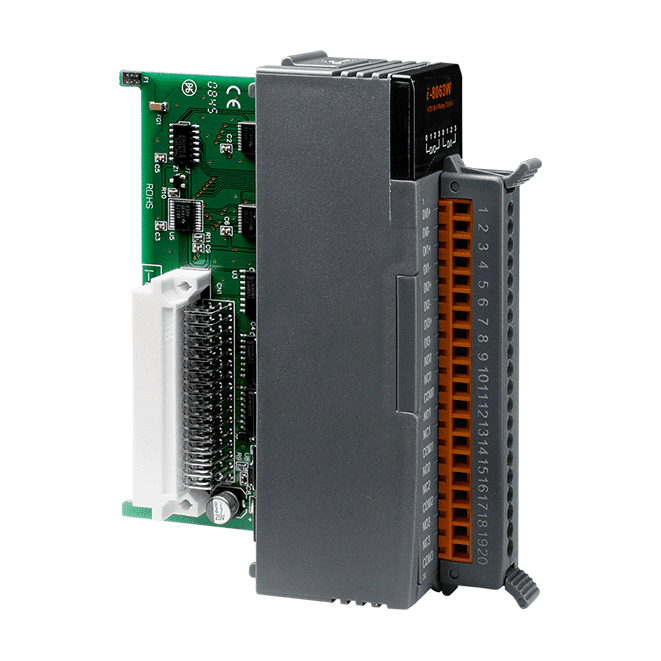

I-8063W-G 4-Kanal-Isolierte Nass-DI- und Form-C-Leistungsrelais-Modul

Das I-8063 CR vereint vier isolierte digitale Eingänge mit vier Form-C-Leistungsrelaisausgängen in einem kompakten Remote-I/O-Modul. Jeder Eingang lässt sich über die Verdrahtung als Sink- oder Source-Typ konfigurieren, sodass dasselbe Modul für verschiedene Feldsensoranordnungen geeignet ist.Acht LED-Anzeigen zeigen den Zustand von Spannungsversorgung und Kommunikation sowie jedes digitalen Eingangs und Relaisausgangs an. Das erleichtert die Inbetriebnahme und Fehlersuche. Das Modul bietet an jeder Klemme einen ESD-Schutz von ±4 kV und eine Isolation von 3750 VDC zwischen den Modulkreisen für hohe Störfestigkeit in rauen industriellen Umgebungen.Das Suffix CR kennzeichnet die Variante mit blauer Abdeckung. Die Relaisausgänge sind für 5 A, 250 VAC / 30 VDC ausgelegt, der Betriebstemperaturbereich beträgt -25 ~ +75 °C. Damit eignet sich das Modul zum Schalten von Lasten in Automatisierungs-, Gebäude- und Prüfeinrichtungen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das I-8063-G CR ist ein Flachbau-I/O-Modul, das vier isolierte Nassschalter-Digitaleingänge mit vier Form-C-Leistungsrelaisausgängen kombiniert. Es eignet sich für Ingenieure, die Feldkontakte erfassen und Lasten aus einer kompakten Einheit in Automatisierungsschaltschränken schalten müssen.Jeder Digitaleingang lässt sich über die Verdrahtung als Sink- oder Source-Eingang konfigurieren, sodass sich das Modul an unterschiedliche Feldgeräteanordnungen anpasst. Die Relaisausgänge sind für 5 A bei 250 VAC oder 30 VDC ausgelegt, und acht LEDs zeigen Versorgung, Kommunikation sowie den Zustand jedes Eingangs- und Ausgangskanals an. Jede Klemme ist bis ±4 kV ESD (IEC 61000-4-2) geschützt, und die Isolation von 3750 VDC innerhalb des Moduls unterstützt die Störfestigkeit des Moduls in rauen Umgebungen.Die durch das Suffix -G gekennzeichnete graue Variante gehört zur Flachbau-Serie I-8K/I-87K und ist für die Gebäude-, Fabrik- und Maschinenautomatisierung sowie für Fernwartung, Ferndiagnose und Prüfeinrichtungen vorgesehen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das I-8060 CR ist ein Relaisausgangsmodul mit 6 Kanälen und Form-C-Leistungsrelais aus der niedrigbauenden I-8K/I-87K-Serie. Jeder Kanal schaltet einen eigenen Relaiskontakt, sodass das Modul höhere Lastströme direkt von einem Steuerungssystem aus ansteuern kann, ohne zusätzliche Koppelrelais für einfaches Ein- und Ausschalten.Jeder Relaiskanal verfügt über eine eigene LED-Anzeige, zusätzlich zu einer Betriebs- und Kommunikations-LED. So lässt sich der Zustand jedes Ausgangs bei der Inbetriebnahme und Fehlersuche auf einen Blick prüfen. Die Kontaktbelastbarkeit beträgt 0,5 A bei 125 VAC, 0,25 A bei 250 VAC und 2 A bei 30 VDC, die maximalen Schalt- und Rückfallzeiten betragen 10 ms bzw. 5 ms.Für elektrisch störbehaftete Schaltschränke ausgelegt, bietet das Modul an jeder Klemme einen ESD-Schutz der Kontakte von ±4 kV sowie eine Isolationsfestigkeit von 1500 Vrms zwischen Modul und Umgebung. Die blaue Abdeckung kennzeichnet die CR-Variante der I-8060-Familie.AnwendungenSchalten von Lasten in industriellen Steuerungs- und AutomatisierungssystemenRelaisausgangsbetrieb in elektrisch störbehafteten Industrieumgebungen

Das I-8060-G CR ist ein I/O-Modul für PACs, das externe Lasten über sechs Leistungsrelais-Ausgänge vom Typ Form C schaltet. Jeder Kanal verfügt über eine eigene LED, sodass der Zustand jedes Relais im Schaltschrank auf einen Blick überprüft werden kann. Das erleichtert die Inbetriebnahme und Fehlersuche.Das Modul ist für elektrisch raue Umgebungen ausgelegt und kombiniert an jeder Klemme einen ESD-Kontaktschutz von ±4 kV mit einer Isolation von 1500 Vrms zwischen Modul und Umgebung. Die Relais sind für 0,5 A bei 125 VAC, 0,25 A bei 250 VAC und 2 A bei 30 VDC spezifiziert. Die Anzugszeit beträgt maximal 10 ms, die Abfallzeit maximal 5 ms.Als Teil der I-8K/I-87K-Serie in Low-Profile-Bauform ist die Version mit grauem Gehäuse für einen Betriebstemperaturbereich von -25 ~ +75 °C und eine Leistungsaufnahme von maximal 1 W ausgelegt. Die Abmessungen betragen 31 x 116 x 88 mm (B x L x H). Das Modul trägt die Kennzeichnungen CE, FCC, RoHS und WEEE.AnwendungenSchalten externer Lasten aus PAC- oder Remote-I/O-SteuerungssystemenIndustrielle Schaltschränke in elektrisch rauen Umgebungen
