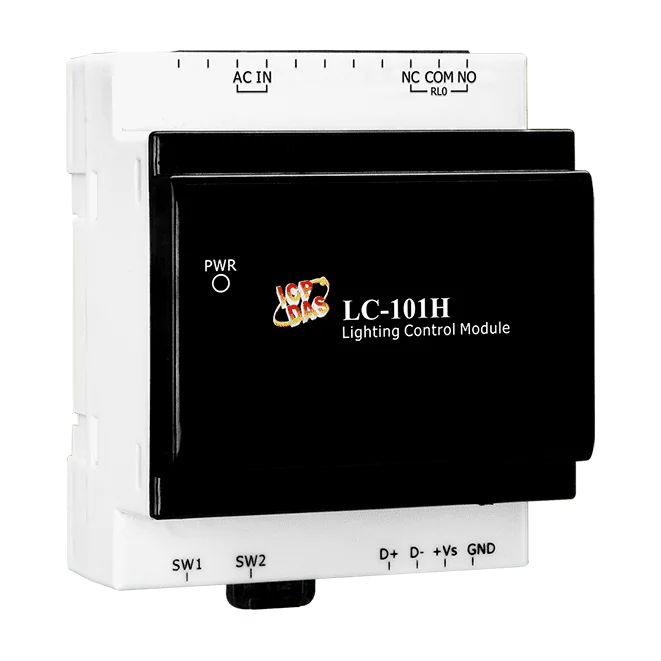

LC-101H Lichtsteuermodul, 1-Kanal, Wechselstrom-Laststrommessung 0-5 A
Einkanaliges Lichtsteuermodul mit Form-C-Relais, einem digitalen Eingang für Nassschaltkontakte und 0-5 A AC-Laststrommessung, geschaltet über RS-485 oder physische Schalter.
- Fernsteuerung des Beleuchtungskreises ein/aus über RS-485, zusätzlich lokale Steuerung über einen physischen Schalter
- Form-C-Relaisausgang, der Zweikreis-Designs mit physischen Schaltern unterstützt
- AC-Laststrommessung von 0 bis 5 A, über RS-485 auslesbar mit 3 % FSR Genauigkeit
- Die Strom-Rückmeldung kann genutzt werden, um defekte Leuchten zu erkennen und den Ein-/Aus-Zustand des Zweikreises zu bestätigen
- Relais für induktive Einschaltstromstöße ausgelegt, mit einer Nennlebensdauer von 100.000 elektrischen Schaltspielen
- Modbus-RTU/DCON-Protokoll mit softwarekonfigurierbarer Baudrate von 1200 bis 115200 bps
81,00 € pro Stück
| 1-9 Stück | 81,00 € | |
|---|---|---|
| 10-30 Stück | 77,00 € | −5 % |
| ab 31 Stück | 73,00 € | −10 % |
Produktinformationen "LC-101H Lichtsteuermodul, 1-Kanal, Wechselstrom-Laststrommessung 0-5 A"
Das LC-101H CR ist ein einkanaliges Lichtsteuermodul für Smart-Home- und Gebäudebeleuchtungskreise. Jeder Stromkreis lässt sich über RS-485 aus der Ferne ein- und ausschalten, lokal über einen physischen Schalter oder über beide Methoden, die getrennt oder kombiniert eingesetzt werden können.
Das Modul misst den Wechselstrom-Laststrom im Beleuchtungskreis im Bereich von 0 bis 5 A, sodass die Steuerung den Stromwert über RS-485 auslesen kann. Dies hilft, defekte Leuchten zu erkennen, und zeigt an, ob der Stromkreis ein- oder ausgeschaltet ist. Das Hochleistungsrelais ist für die Einschaltstromstöße ausgelegt, die induktive Beleuchtungslasten beim Schalten erzeugen. Dadurch wird das Relais geschützt und der Wartungsaufwand reduziert.
Für die grundlegende Kanalsteuerung ist keine Software erforderlich. Wird eine softwaregestützte Steuerung benötigt, kommuniziert das Modul über Modbus RTU, wobei die RS-485-Adresse hardwareseitig eingestellt wird.
Anwendungen
- Smart-Home-Lichtsteuerung
- Beleuchtungskreise in der Gebäudeautomation
- Fernschaltung und Statusüberwachung von Beleuchtungslasten
| Analogeingänge: | 1 (Wechselstrom) |
|---|---|
| Betriebstemperatur: | -25 ~ +75 °C |
| Digitaleingänge: | 1 |
| Montage: | DIN-Schiene |
| Produkttyp: | Beleuchtungssteuermodul |
| Protokoll: | Modbus RTU/DCON |
| Relaisausgänge: | 1 |
| Schnittstelle: | RS-485 |
| Stromeingang: | 10 ~ 30 VDC |
| Ports: | 1 |
| Isolation: | 3000 VDC |
Technische Daten
| Software | |
|---|---|
| Funktion | Lokale und ferngesteuerte direkte Relais-Steuerung EIN/AUS sowie Fernstatusüberwachung |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Versorgung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme |
| Surge (IEC 61000-4-5) | ±2 kV für Versorgung |
| LED-Anzeigen | |
| Status | 1 LED als Betriebsanzeige |
| Digitaleingang | |
| Kanäle | 1 |
| Typ | Nasskontakt, 90 ~ 240 VAC |
| Spannungspegel EIN | 65 VAC |
| Spannungspegel AUS | 56 VAC |
| Isolation | 3000 VDC |
| Eingangsimpedanz | 68 KΩ, 2W |
| Relaisausgang | |
| Kanäle | 1 |
| Typ | Leistungsrelais, Form C (SPDT N.O.+N.C.) |
| Kontaktbelastbarkeit | 30 A bei 250 VAC |
| AC-Laststrommessung | Ja, Bereich 0 ~ 5 A mit 3 % FSR Genauigkeit. |
| Betätigungszeit | 15 ms max. |
| Abfallzeit | max. 22 ms |
| Elektrische Lebensdauer | 100.000 Schaltspiele |
| Mechanische Lebensdauer | 10.000.000 Operationen |
| Einschaltwert | Ja |
| Sicherer Wert | Ja |
| Anwendungsspezifikation | (1).Glühlampe: 40 W/ 220 VAC * 5 Sätze (2).LED (elektronisches Vorschaltgerät): 40 W/ 220 VAC * 8 Sätze |
| Ethernet | |
| Knotenadresse | 32 bis 63 für Hardwarekonfiguration |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 |
| Baudrate | Hardware-Konfiguration: fest 9600 bps Software-Konfiguration: 1200 bis 115200 bps |
| Datenformat | N,8,1/O,8,1/E,8,1/N,8,2 |
| Protokoll | Modbus RTU/DCON |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | 10 ~ 30 VDC |
| Leistungsaufnahme | 1,9 W max. |
| Mechanisch | |
| Abmessungen (mm) | 72 mm x 95 mm x 57 mm |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75°C |
| Lagertemperatur | -30 ~ +75°C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Ähnliche Produkte

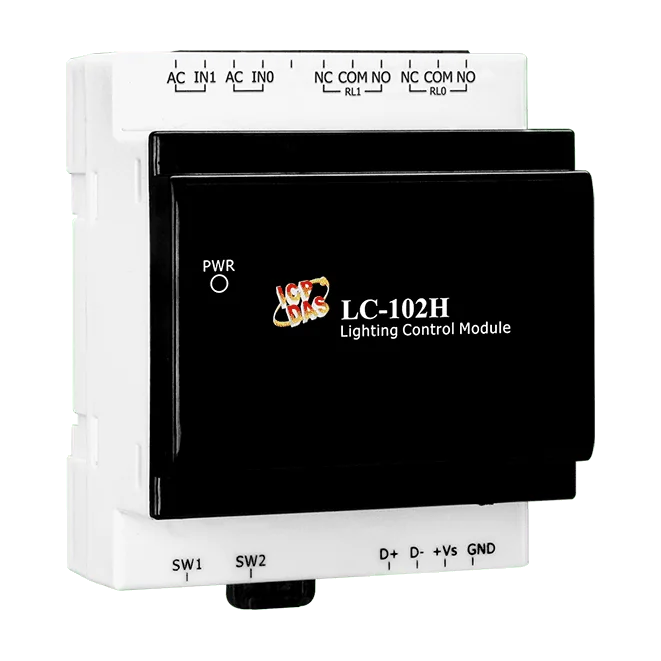

LC-102H CR ist ein Lichtsteuermodul mit zwei unabhängigen Schleifen für Smart-Home- und Gebäudeautomationsprojekte. Jeder seiner beiden Relaisausgänge kann über RS-485, über lokale Taster oder über eine Kombination aus beidem ein- und ausgeschaltet werden. Planer können so frei festlegen, wie die Steuerung zwischen einem zentralen System und Wandschaltern aufgeteilt wird.Das Modul misst den AC-Laststrom im Bereich 0 ~ 5 A. Dadurch kann die Steuerung den Schaltzustand jedes Stromkreises auslesen und ausgefallene Leuchten sowie Schleifen erkennen, die ein- oder ausgeschaltet sind. Die Relais sind Hochleistungsrelais, ausgelegt für die Einschaltströme induktiver Lastkreise. Das trägt zu einer längeren Lebensdauer bei und verringert den Wartungsaufwand.Für den Grundbetrieb ist keine Software erforderlich, das Modul lässt sich nach der Installation direkt bedienen. Für die Systemintegration kommuniziert es über RS-485 mit Modbus RTU oder DCON. Die Knotenadresse wird hardwareseitig eingestellt, die Baudrate ist softwareseitig von 1200 bis 115200 bps konfigurierbar.AnwendungenLichtsteuerung in Smart-Home-AnwendungenBeleuchtungskreise in der GebäudeautomationÜberwachung von Beleuchtungsfehlern und StatusrückmeldungZweischleifige Beleuchtung mit Wandschaltern
