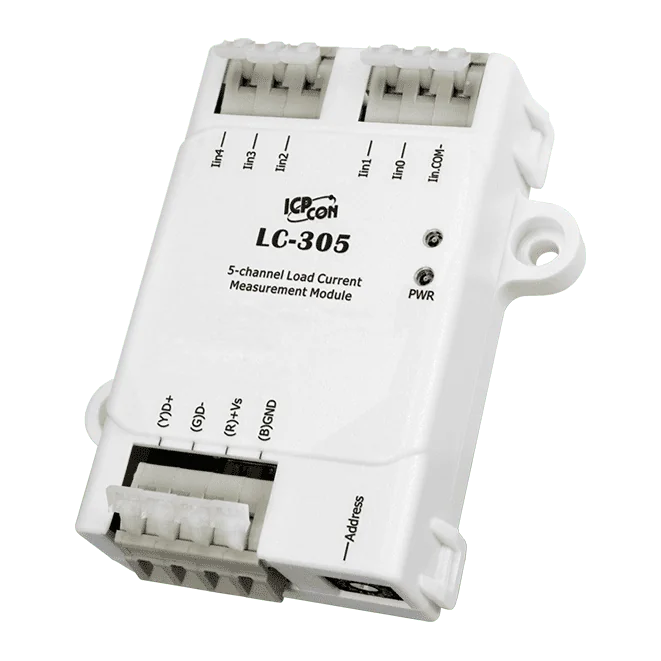

LC-305 5-Kanal-AC-Laststrommessmodul, Modbus RTU

Das LC-305/DIN CR misst den Laststrom von fünf AC-Beleuchtungskreisen und meldet die Messwerte über RS-485. Es eignet sich für Lichtsteuerungsanlagen, in denen Ingenieure erkennen sollen, ob jede Leuchte ordnungsgemäß arbeitet, anstatt einen Ausfall erst vor Ort zu entdecken.Die Stromwerte lassen sich nutzen, um eine Lampe zu erkennen, die an Helligkeit verliert und ausgetauscht werden muss, oder ein Relais, dessen Kontakte durch Kohlenstoffablagerungen zu haften beginnen. Die Kommunikation erfolgt über Modbus RTU oder DCON, und über die Hardwarekonfiguration lassen sich unterschiedliche Adressen einstellen. Diese DIN-Schienen-Variante wird zur Schienenmontage geliefert und verfügt über einen doppelten Watchdog sowie eine Isolation von 2000 VDC zwischen den Modulkreisen.5 AC-Stromeingänge, 0 ~ 5 A, erdbezogen (single ended), 50/60 HzGenauigkeit der Laststrommessung von 3 % FSRRS-485-Schnittstelle mit Unterstützung für Modbus RTU oder DCON, 1200 ~ 115200 bpsHardwareseitig eingestellte Adressen für Netzwerke mit mehreren ModulenEingang 10 ~ 30 VDC mit VerpolungsschutzBetriebsbereich -25 ~ +75 °CAnwendungenLichtsteuerung: Erkennung von Lampenausfällen und HelligkeitsabfallÜberwachung des Relaiskontaktzustands in BeleuchtungskreisenLaststromüberwachung über RS-485-Netzwerke

LC-223H CR ist ein Lichtsteuermodul zur Hutschienenmontage für dimmbare Vorschaltgeräte. Ein galvanisch getrennter Analogausgang (0 bis 20 mA, 4 bis 20 mA, 0 bis 10 V oder 1 bis 10 V) stellt die Helligkeit ein, während ein Leistungsrelais das Vorschaltgerät ein- und ausschaltet. Die Dimmung kann über RS-485 durch eine übergeordnete Steuerung oder über lokale Eingänge erfolgen und eignet sich damit sowohl für vernetzte als auch für eigenständige Beleuchtungskreise.Zwei Trockenkontakt-Eingänge können die Ausgangsstufe ohne übergeordnete Steuerung schrittweise durch die Helligkeitsfolge von 10 % bis 100 % schalten. Ein Nasskontakt-Eingang (65 bis 240 VAC) unterstützt einen herkömmlichen Wandschalter zur Helligkeitsregelung. Die Kommunikation erfolgt über Modbus RTU oder DCON mit 1200 bis 115200 bps, wobei über die Hardwarekonfiguration unterschiedliche Adressen vergeben werden können.Glühlampen: 40 W/220 VAC, bis zu 8 SätzeLED-Elektronikvorschaltgeräte: 40 W/220 VAC, bis zu 10 SätzeRelaiskontakt-Belastbarkeit: 16 A ohmsche LastGalvanische Trennung im Modul: 2500 VDC, mit 4 kV ESD- und 2 kV Surge-SchutzAnwendungenDimmen von Leuchtstofflampen und elektronischen VorschaltgerätenLichtsteuerung in der GebäudeautomationHelligkeitsregelung über Wandschalter und TrockenkontakteVon einer Steuerung über RS-485-Netzwerke gesteuerte Beleuchtung
