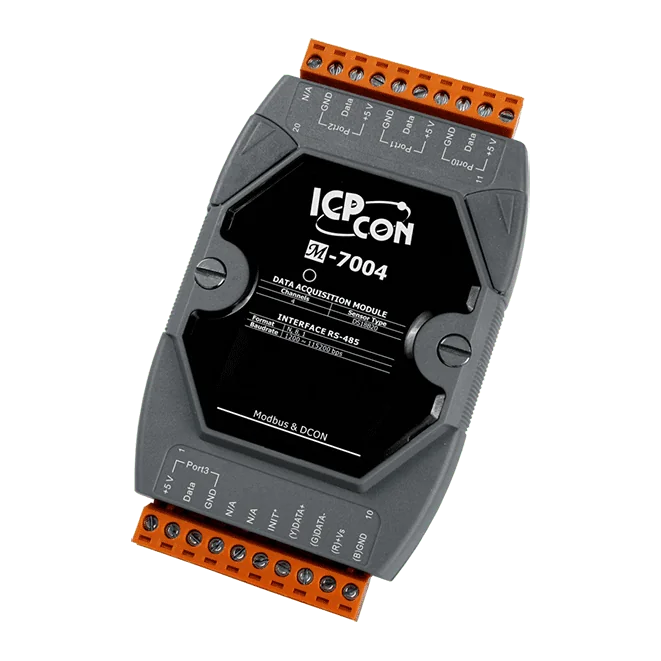

M-7004-G 4-Port DS18B20-Temperatursensormodul, DCON/Modbus RTU

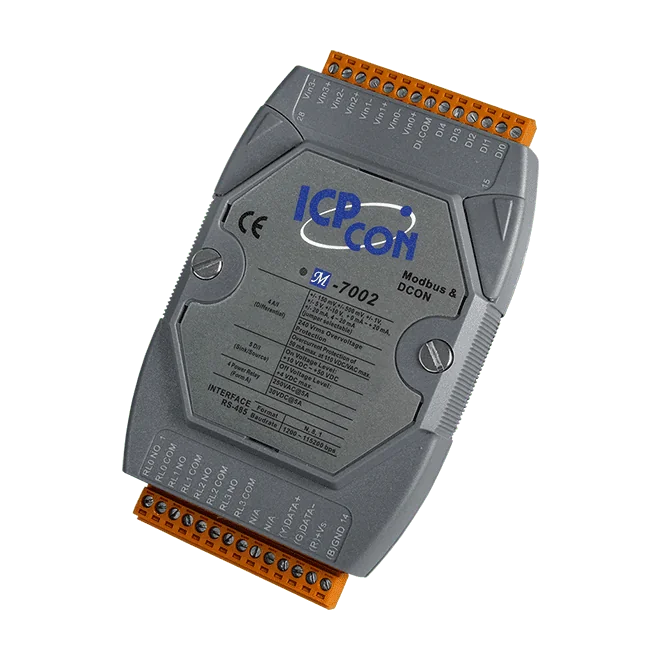

M-7002-G CR ist ein RS-485-I/O-Modul für die Hutschienenmontage, das 16-Bit-Analogeingänge, digitale Eingänge und Relaisausgänge in einem Gerät vereint. Jeder der vier differenziellen Analogkanäle lässt sich einzeln für Spannungs- oder Strombereiche konfigurieren, wobei der Eingangstyp per Jumper gewählt wird. Das Modul eignet sich für Ingenieure, die präzise Messung und Schaltsteuerung von einem einzigen RS-485-Knoten aus benötigen.Die Analogkanäle decken Bereiche von ±150 mV bis ±10 V und ±20 mA sowie 0 ~ 20 mA und 4 ~ 20 mA ab. Im Normalmodus wird mit 10 Hz abgetastet und mit 0,1 % des Messbereichsendwerts (FSR) genau gemessen, im Schnellmodus mit 60 Hz und 0,5 % FSR. Jeder Analogeingang ist gegen Überspannung bis 240 Vrms geschützt, und das Modul ist intern bis 2500 VDC galvanisch getrennt.Die fünf digitalen Eingänge sind Nasskontakt-Eingänge vom Typ Sink oder Source, die vier Relais mit Schließerkontakt (Form A) sind für 5 A bei 250 VAC oder 30 VDC ausgelegt. Über den RS-485-Anschluss werden Modbus RTU und DCON mit 1200 ~ 115200 bps unterstützt. Das graue Gehäuse (-G) kennzeichnet diese Variante der M-7002-Serie.AnwendungsbereicheGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

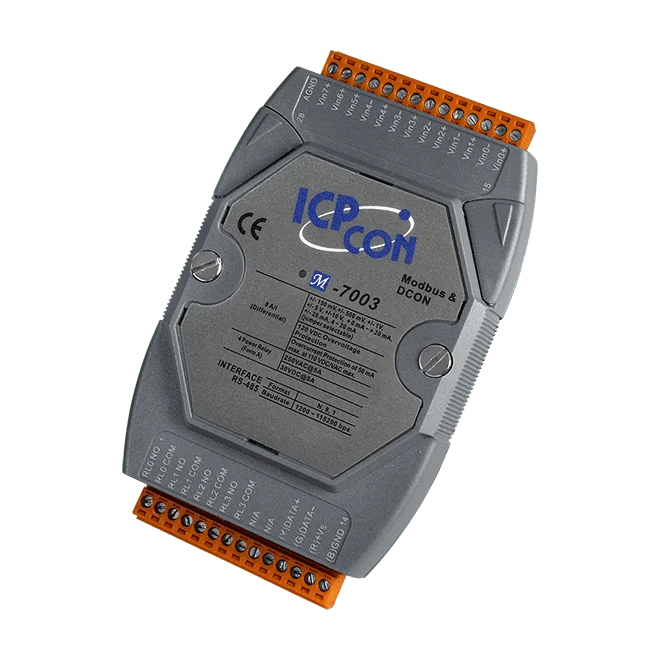

Das M-7003-G ist ein RS-485-Remote-I/O-Modul, das acht 16-Bit-Analogeingänge mit vier Relaisausgängen vom Typ Form A in einer einzigen Hutschienen-Einheit vereint. Jeder Analogkanal kann einen eigenen Eingangsbereich erhalten, was für gemischte Sensorinstallationen geeignet ist, bei denen sich die Signalarten je Kanal unterscheiden. Spannungs- oder Stromeingang wird per Jumper gewählt, und die Abtastrate lässt sich je nach benötigter Reaktionszeit zwischen Normal- und Schnellmodus umschalten.Das Modul ist für elektrisch anspruchsvolle Umgebungen ausgelegt. Die Analogkanäle halten Überspannungen von bis zu 120 VDC stand, und das Design umfasst eine Isolation von 2500 VDC innerhalb des Moduls sowie eine ESD-Festigkeit von 4 kV an jeder Klemme. Ein integrierter Doppel-Watchdog unterstützt den unbeaufsichtigten Betrieb, während sich die Relais-Einschaltwerte und Sicherheitswerte so programmieren lassen, dass die Ausgänge nach dem Start oder bei einem Kommunikationsfehler einen definierten Zustand einnehmen.Das M-7003-G ist die graue Gehäuseausführung des M-7003 für Ingenieure, die über einen gemeinsamen RS-485-Bus Zugriff per DCON oder Modbus RTU benötigen. Typische Einsatzgebiete sind Gebäude- und Fabrikautomation, Maschinensteuerung sowie Fernwartung und Ferndiagnose.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

M-7005-G CR ist ein Fernwirk-I/O-Modul für die Hutschienenmontage zur Temperaturmessung mit Thermistoren. Jeder der acht Eingangskanäle lässt sich einzeln konfigurieren, sodass auf einem Modul unterschiedliche Thermistortypen nebeneinander betrieben werden können. Integriert sind gängige Standard-Thermistorkennlinien; passt eine Standardkennlinie nicht zum Sensor, lassen sich benutzerdefinierte Typen durch Eingabe der Steinhart-Koeffizienten anlegen.Für Alarmmeldungen stehen sechs digitale Open-Collector-Ausgänge in Senkenschaltung (NPN) zur Verfügung, deren Einschalt- und Sicherheitswerte programmierbar sind. Die Drahtbrucherkennung an den Eingängen hilft, unterbrochene Sensorleitungen zu identifizieren. Die Modul-interne Isolation beträgt 3000 VDC, die Thermistoreingänge sind bis 120 VDC überspannungsgeschützt, was sich für Anlagen mit anspruchsvollen elektrischen Bedingungen eignet.Die Kommunikation erfolgt über einen einzelnen RS-485-Port, der softwareseitig auf Modbus RTU oder DCON umgestellt werden kann, mit Baudraten von 1200 bis 115200 bps. Das Modul verfügt über einen programmierbaren Dual-Watchdog zur Überwachung von Modul und Kommunikation. Diese graue Gehäusevariante teilt sich die Hardware-Spezifikationen mit dem I-7005.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüftechnik

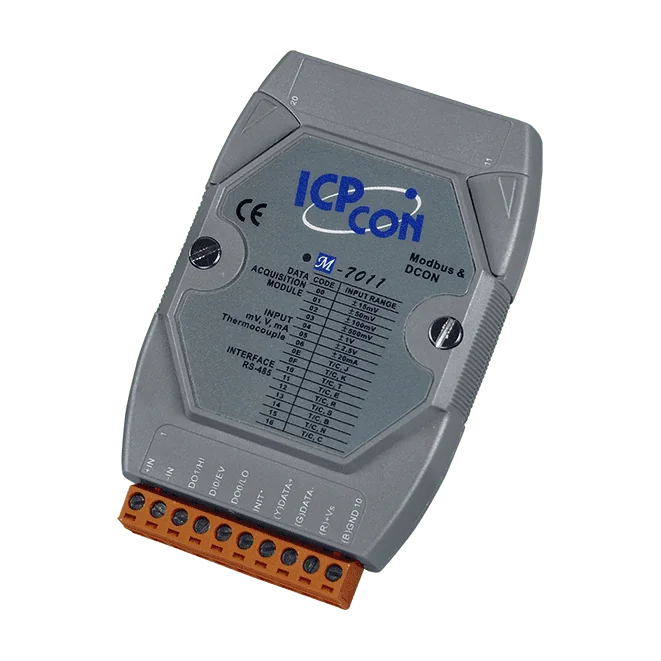

Das M-7011-G (Bestellcode M-7011-G CR) ist ein einkanaliges Analogeingangsmodul aus der Fernein-/ausgabe-Reihe M-7000 mit RS-485-Anbindung. Es nimmt Spannungs-, Strom- und Thermoelementsignale der Typen J, K, T, E, R, S, B, N und C auf und wandelt sie mit 16 Bit Auflösung.Neben dem Analogkanal stellt das Modul einen digitalen Eingang bereit, der als 50-Hz-Ereigniszähler betrieben werden kann, sowie zwei Open-Collector-Digitalausgänge, die als High-/Low-Alarm genutzt werden können. Für Thermoelementeingänge ist eine Drahtbrucherkennung integriert, zudem ist eine modulinterne Trennung von 3000 VDC vorhanden.Die Kommunikation erfolgt über einen RS-485-Anschluss mit Modbus RTU oder DCON, softwareseitig konfigurierbar, mit 1200 ~ 115200 bps. Ein integrierter Doppel-Watchdog und ein Versorgungseingang von +10 ~ +30 VDC vervollständigen die Spezifikation.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
