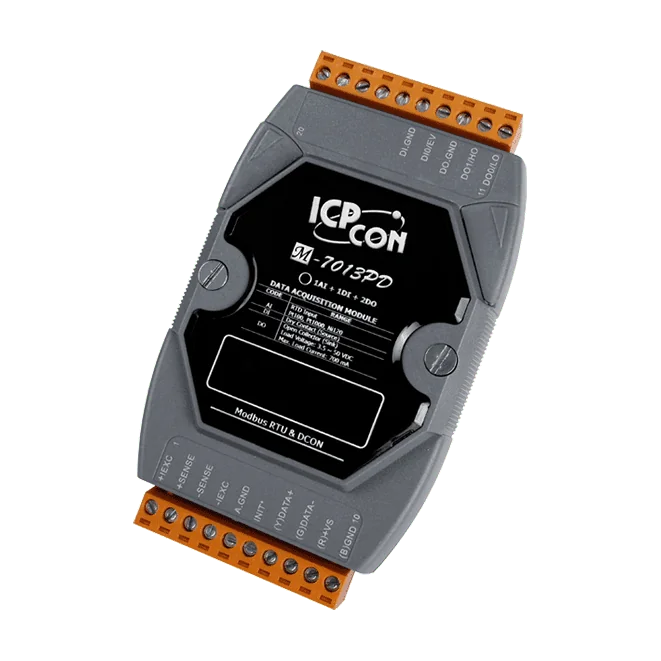

M-7013PD-G 1-Kanal-RTD-Eingangsmodul mit DI, DO und LED-Anzeige

Das I-7013 CR ist ein 1-Kanal-RTD-Eingangsmodul zur direkten Temperaturmessung mit Pt100-, Pt1000- und Ni120-Sensoren. Es unterstützt Sensoranschlüsse in 2-, 3- und 4-Leiter-Technik. Für 3- und 4-Leiter-Verdrahtung steht eine Leitungswiderstandskompensation zur Verfügung, die Messfehler durch den Widerstand der Anschlussleitungen gering hält.Jeder Kanal bietet eine Auflösung von 16 Bit, eine Genauigkeit von ±0,05 % des Messbereichsendwerts (FSR) und eine Abtastrate von 10 Hz. Die Drahtbruch-Erkennung meldet unterbrochene Sensorverbindungen, und das Modul bietet eine Potenzialtrennung von 3000 VDC zwischen seinen Schaltungsteilen.Die Kommunikation erfolgt über einen RS-485-Anschluss mit dem DCON-Protokoll, Baudraten von 1200 bis 115200 bps und wählbaren Datenformaten. Das Modul ist für die Hutschienenmontage ausgelegt und arbeitet mit +10 bis +30 VDC im Betriebsbereich von -25 bis +75 °C.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

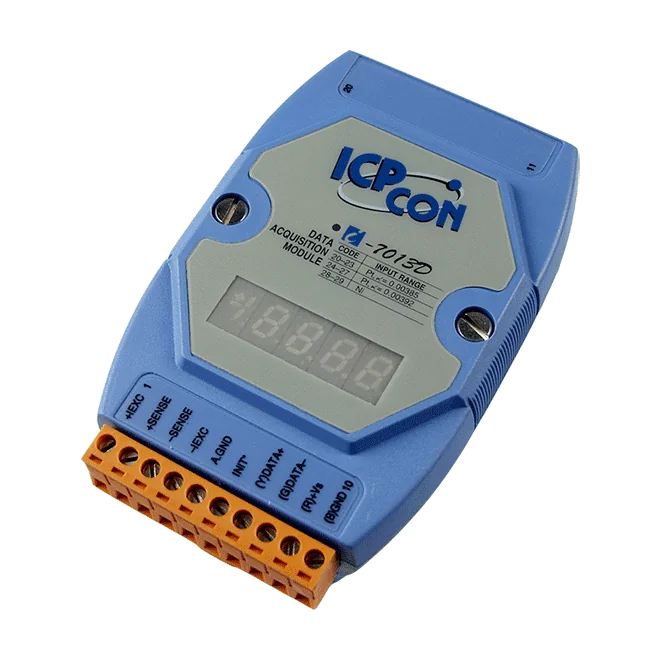

Das I-7013D CR ist ein Einkanal-RTD-Eingangsmodul zur direkten Temperaturmessung mit Pt100-, Pt1000- und Ni120-Sensoren. Es unterstützt RTD-Anschlüsse in 2-, 3- und 4-Leitertechnik, wobei für die 3- und 4-Leiterverdrahtung eine Leitungswiderstandskompensation verfügbar ist. Dies trägt dazu bei, die Messgenauigkeit auch bei längeren Sensorleitungen zu erhalten.Messwerte werden lokal auf einer 5-stelligen 7-Segment-LED-Anzeige dargestellt. Die RS-485-Schnittstelle kommuniziert mit dem DCON-Protokoll bei 1200 bis 115200 bps. Die Drahtbrucherkennung und ein integrierter Dual-Watchdog (Modul und Kommunikation) helfen, Sensorfehler zu erkennen und den Betrieb unbeaufsichtigter Anlagen sicherzustellen. Eine Isolation von 3000 VDC innerhalb des Moduls trennt den Eingang vom übrigen Modul.Das Modul mit blauem Gehäuse ist für die Hutschienenmontage und eine Versorgungsspannung von 10 bis 30 VDC mit Verpolungsschutz ausgelegt. Es ist für einen Betriebsbereich von -25 bis +75 °C spezifiziert und wird typischerweise eingesetzt in:GebäudeautomationFabrikautomationMaschinenautomationFernwartung und FernDiagnosePrüfeinrichtungenAnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

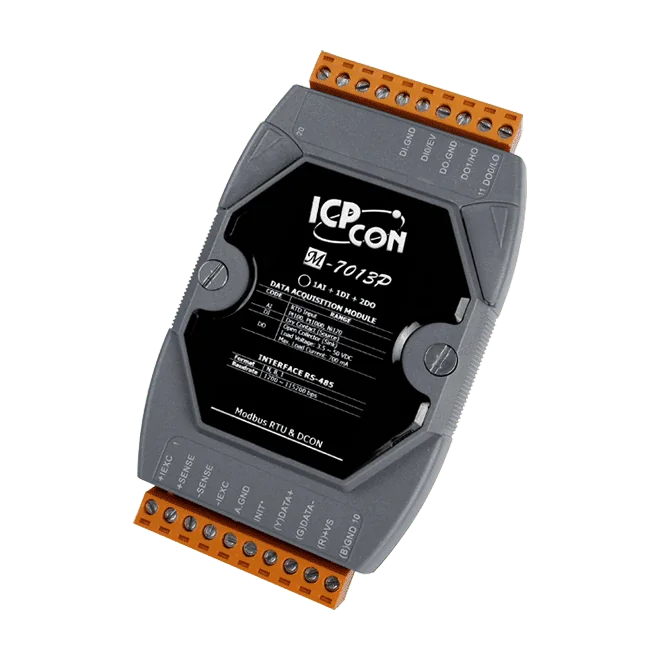

M-7013P-G ist ein einkanaliges RTD-Temperatureingangsmodul für hutschienenmontierte Remote-I/O. Es unterstützt Pt100-, Pt1000- und Ni120-Sensoren in 2-, 3- oder 4-Leiter-Anschluss und bietet für 3- und 4-Leiter-Verdrahtung eine Leitungswiderstandskompensation sowie eine Leitungsbruchüberwachung, sodass Ingenieure neben der Temperatur auch die Integrität der Sensorverdrahtung überwachen können.Zusätzlich zum analogen Eingang verfügt das Modul über einen digitalen Eingang, der als Ereigniszähler mit 50 Hz arbeiten kann, sowie zwei digitale Open-Collector-MOSFET-Ausgänge, die als Grenzwertalarme für Hoch- und Niedrigwert konfiguriert werden können. Beide Ausgänge sind als Senkentyp ausgeführt, verfügen über programmierbare Einschalt- und Sicherheitswerte und sind kurzschlussgeschützt.Die Kommunikation erfolgt über eine einzelne RS-485-Schnittstelle mit den Protokollen Modbus RTU und DCON und Baudraten von 1200 bis 115200 bps. Das Modul bietet eine Modulinterne Isolation von 3000 VDC, einen integrierten Dual-Watchdog und arbeitet mit +10 bis +30 VDC im Betriebstemperaturbereich von -25 bis +75 °C.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das M-7011-G (Bestellcode M-7011-G CR) ist ein einkanaliges Analogeingangsmodul aus der Fernein-/ausgabe-Reihe M-7000 mit RS-485-Anbindung. Es nimmt Spannungs-, Strom- und Thermoelementsignale der Typen J, K, T, E, R, S, B, N und C auf und wandelt sie mit 16 Bit Auflösung.Neben dem Analogkanal stellt das Modul einen digitalen Eingang bereit, der als 50-Hz-Ereigniszähler betrieben werden kann, sowie zwei Open-Collector-Digitalausgänge, die als High-/Low-Alarm genutzt werden können. Für Thermoelementeingänge ist eine Drahtbrucherkennung integriert, zudem ist eine modulinterne Trennung von 3000 VDC vorhanden.Die Kommunikation erfolgt über einen RS-485-Anschluss mit Modbus RTU oder DCON, softwareseitig konfigurierbar, mit 1200 ~ 115200 bps. Ein integrierter Doppel-Watchdog und ein Versorgungseingang von +10 ~ +30 VDC vervollständigen die Spezifikation.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
