M-7017RC-G 8-Kanal-Strommesseingangsmodul mit Modbus RTU und DCON

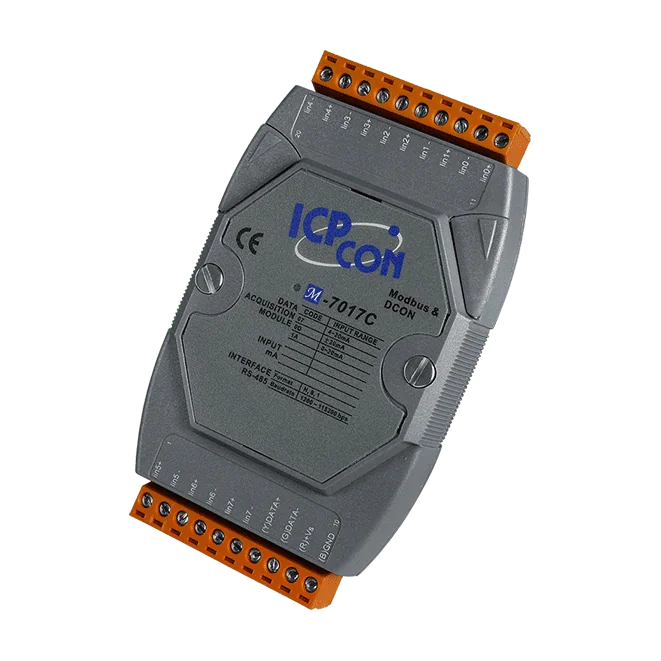

M-7017C-G ist ein RS-485-I/O-Modul mit acht Kanälen für Ingenieure, die ausschließlich Stromsignale erfassen müssen. Jeder differenzielle Eingang wird direkt gemessen, sodass kein externer Shunt-Widerstand an den Klemmen erforderlich ist. Das vereinfacht die Verdrahtung und die Inbetriebnahme.Das Modul kommuniziert über Modbus RTU oder DCON, die Auswahl erfolgt über die Konfigurationssoftware. Die Eingänge unterstützen die Bereiche ±20 mA, 0 ~ 20 mA und 4 ~ 20 mA mit 16-Bit-Auflösung und einer Genauigkeit von ±0,1 % FSR. Für 4 ~ 20-mA-Schleifen ist eine Drahtbrucherkennung verfügbar. Die Hardware-Spezifikationen entsprechen dem I-7017C.Diese Variante mit grauem Gehäuse ist unter dem Bestellcode M-7017C-G erhältlich. Sie ist für die Gebäude-, Fabrik- und Maschinenautomation sowie für Fernwartung, Ferndiagnose und Prüfeinrichtungen vorgesehen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

M-7017R-A5-G ist ein 8-Kanal-Analogeingangsmodul zur Messung von Hochspannungssignalen in RS-485-Netzwerken. Jeder Kanal kann auf den Bereich ±50 V oder ±150 V eingestellt werden, wodurch es sich für Schaltschränke und Anlagen eignet, in denen Standard-Niederspannungseingänge nicht ausreichen.Das Modul bietet eine wählbare Abtastrate und schaltet zwischen dem Normalmodus mit 10 Hz und dem Schnellmodus mit 50 Hz um. Der Schutz ist integriert, mit ±200 VDC Überspannungs- und Gleichtaktspannungsschutz sowie 3000 VDC Isolation innerhalb des Moduls. Die Hardware entspricht dem I-7017R-A5, und die Kommunikation erfolgt über Modbus RTU oder DCON, die per Software ausgewählt wird.Dies ist die Variante mit grauem Gehäuse, geliefert unter der Bestellnummer M-7017R-A5-G CR. Sie ist für die Gebäude-, Fabrik- und Maschinenautomatisierung sowie für Fernwartung, Diagnose und Prüfeinrichtungen vorgesehen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das M-7017R-G ist ein 8-Kanal-Differenzeingangsmodul für Remote-I/O-Netzwerke über RS-485. Jeder Kanal akzeptiert Spannungs- oder Stromsignale, sodass ein Modul eine große Bandbreite an Sensoren und Messumformern abdecken kann. Der Eingangsschutz ist für elektrisch anspruchsvolle Einsatzorte ausgelegt und umfasst einen Überspannungsschutz von 240 Vrms sowie einen Gleichtaktspannungsschutz von ±200 VDC an den Eingängen.Die Abtastrate lässt sich im Normalmodus (10 Hz, 0,1 % FSR) oder im Schnellmodus (60 Hz, 0,5 % FSR) einstellen, sodass Ingenieure Genauigkeit und Aktualisierungsgeschwindigkeit gegeneinander abwägen können. Die Kanäle sind einzeln konfigurierbar, und das Modul kommuniziert über Modbus RTU oder DCON, die über die Softwarekonfiguration ausgewählt werden. Ein integrierter Doppel-Watchdog überwacht sowohl das Modul als auch die Kommunikation.Das Suffix -G kennzeichnet die Version mit grauem Gehäuse. Der Strombereich 4 ~ 20 mA erfordert einen optionalen externen Widerstand von 125 Ω, und die Leitungsbrucherkennung ist nur für 4 ~ 20 mA-Eingänge verfügbar. Das Modul ist für einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt und wird mit +10 ~ +30 VDC versorgt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das M-7017RMS-G CR ist ein RS-485-Remote-I/O-Modul zur Messung von Wechselspannungssignalen. Es stellt acht differenzielle Eingänge bereit, die den Effektivwert (True RMS) komplexer Signalverläufe berechnen und das Ergebnis als Gleichwert ausgeben. Die Messung bleibt dadurch auch bei nicht sinusförmigen Signalen genau, nicht nur bei reinen Sinuswellen.Jeder Kanal lässt sich einzeln über fünf Eingangsbereiche konfigurieren, von 0 ~ +150 mVeff bis 0 ~ +10 Veff. Das Modul ist werkseitig kalibriert, bietet eine Genauigkeit von ±0,15 % bei 50/60 Hz und unterstützt Betriebsfrequenzen von 45 Hz bis 10 kHz. Die integrierte Isolation von 2500 VDC innerhalb des Moduls sowie der Überspannungsschutz von ±35 VDC schützen das Modul und das übergeordnete System.Die Konfiguration und das Auslesen erfolgen über einen einzigen RS-485-Port mit Modbus RTU oder DCON bei Baudraten von 1200 bis 115200 bps. Die Versorgung erfolgt mit +10 ~ +30 VDC inklusive Verpolungsschutz. Das Modul wird auf einer DIN-Hutschiene montiert und arbeitet im Temperaturbereich von -25 ~ +75 °C. Die Variante mit grauem Gehäusedeckel eignet sich für den Schalttafeleinbau in der Gebäude-, Fabrik- und Maschinenautomatisierung.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
