M-7017RMS-G CR 8-Kanal True-RMS-Analogeingangsmodul, RS-485 Modbus RTU/DCON

M-7017R-A5-G ist ein 8-Kanal-Analogeingangsmodul zur Messung von Hochspannungssignalen in RS-485-Netzwerken. Jeder Kanal kann auf den Bereich ±50 V oder ±150 V eingestellt werden, wodurch es sich für Schaltschränke und Anlagen eignet, in denen Standard-Niederspannungseingänge nicht ausreichen.Das Modul bietet eine wählbare Abtastrate und schaltet zwischen dem Normalmodus mit 10 Hz und dem Schnellmodus mit 50 Hz um. Der Schutz ist integriert, mit ±200 VDC Überspannungs- und Gleichtaktspannungsschutz sowie 3000 VDC Isolation innerhalb des Moduls. Die Hardware entspricht dem I-7017R-A5, und die Kommunikation erfolgt über Modbus RTU oder DCON, die per Software ausgewählt wird.Dies ist die Variante mit grauem Gehäuse, geliefert unter der Bestellnummer M-7017R-A5-G CR. Sie ist für die Gebäude-, Fabrik- und Maschinenautomatisierung sowie für Fernwartung, Diagnose und Prüfeinrichtungen vorgesehen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

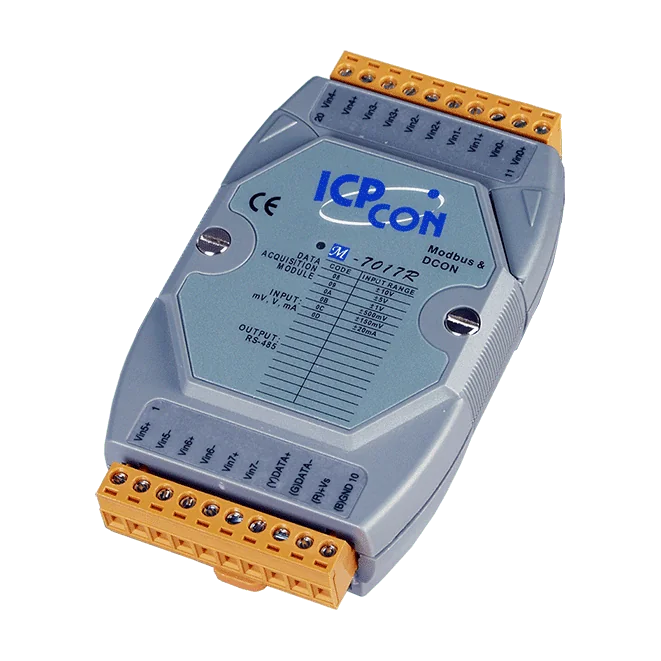

Das M-7017R-G ist ein 8-Kanal-Differenzeingangsmodul für Remote-I/O-Netzwerke über RS-485. Jeder Kanal akzeptiert Spannungs- oder Stromsignale, sodass ein Modul eine große Bandbreite an Sensoren und Messumformern abdecken kann. Der Eingangsschutz ist für elektrisch anspruchsvolle Einsatzorte ausgelegt und umfasst einen Überspannungsschutz von 240 Vrms sowie einen Gleichtaktspannungsschutz von ±200 VDC an den Eingängen.Die Abtastrate lässt sich im Normalmodus (10 Hz, 0,1 % FSR) oder im Schnellmodus (60 Hz, 0,5 % FSR) einstellen, sodass Ingenieure Genauigkeit und Aktualisierungsgeschwindigkeit gegeneinander abwägen können. Die Kanäle sind einzeln konfigurierbar, und das Modul kommuniziert über Modbus RTU oder DCON, die über die Softwarekonfiguration ausgewählt werden. Ein integrierter Doppel-Watchdog überwacht sowohl das Modul als auch die Kommunikation.Das Suffix -G kennzeichnet die Version mit grauem Gehäuse. Der Strombereich 4 ~ 20 mA erfordert einen optionalen externen Widerstand von 125 Ω, und die Leitungsbrucherkennung ist nur für 4 ~ 20 mA-Eingänge verfügbar. Das Modul ist für einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt und wird mit +10 ~ +30 VDC versorgt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

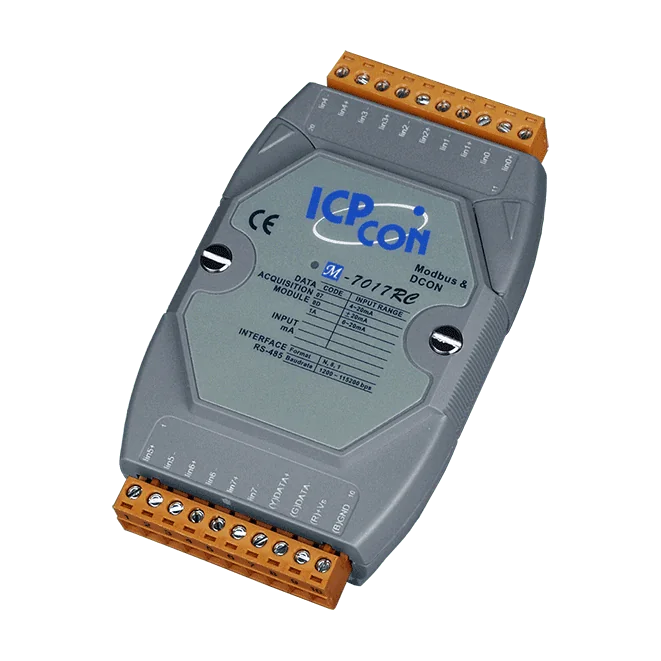

M-7017RC-G ist ein analoges 8-Kanal-Eingangsmodul zur Messung von Stromsignalen in einem RS-485-Netzwerk. Der integrierte Widerstand ermöglicht die direkte Strommessung im Stromkreis, sodass kein externer Shunt-Widerstand eingebaut werden muss. Das vereinfacht Verdrahtung und Inbetriebnahme.Das Modul ist für raue Einsatzbedingungen ausgelegt. Es bietet eine Gleichtaktspannungsfestigkeit von ±200 VDC an den Stromeingängen, einen ESD-Schutz von 4 kV an jeder Klemme sowie eine Potenzialtrennung von 3000 VDC zwischen Modul und Bus. Die Abtastung lässt sich zwischen dem Normalmodus (10 Hz) und dem Schnellmodus (60 Hz) umschalten. Für Eingänge von 4 ~ 20 mA steht eine Drahtbrucherkennung zur Verfügung.Diese Variante mit grauem Gehäuse (-G) kommuniziert über eine einzelne RS-485-Schnittstelle mit Modbus RTU oder DCON, die per Software konfiguriert wird. Es eignet sich für die Gebäude-, Fabrik- und Maschinenautomatisierung sowie für Fernwartung, Diagnose und Prüfeinrichtungen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

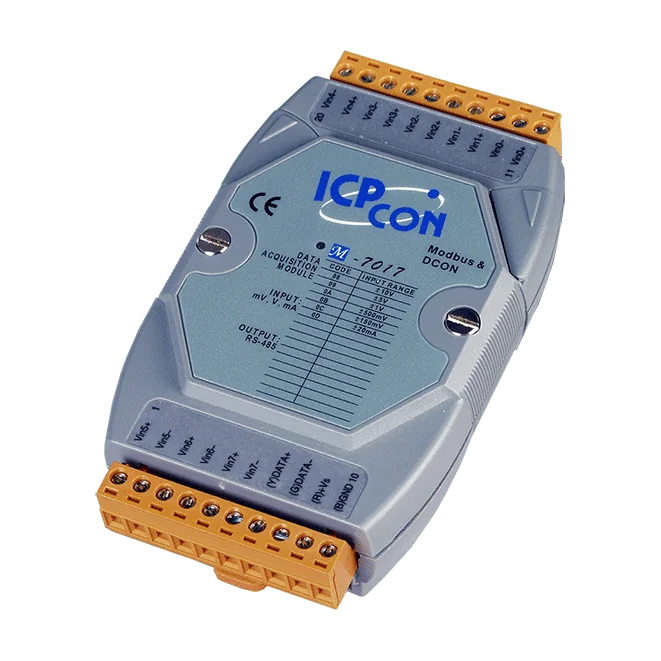

M-7017-G CR ist ein RS-485-Analogeingangsmodul mit acht differenziellen Kanälen, die jeweils Spannungs- oder Stromsignale im selben Eingangsbereich verarbeiten können. Das Protokoll Modbus RTU oder DCON wird softwareseitig konfiguriert, wodurch sich das Modul für dezentrale Messaufgaben in Remote-I/O-Netzwerken eignet.Die Eingangsauflösung beträgt 16 Bit bei einer Genauigkeit von ±0,1 % des Messbereichsendwerts (FSR). Die Spannungsbereiche reichen von ±150 mV bis ±10 V, die Strombereiche umfassen ±20 mA, 0 ~ 20 mA und 4 ~ 20 mA. Für den Bereich 4 ~ 20 mA ist ein optionaler externer Widerstand von 125 Ω erforderlich; für diesen Bereich steht zudem eine Drahtbrucherkennung zur Verfügung. Die Kanäle sind mit 3000 VDC vom Modul galvanisch getrennt und gegen Überspannung von ±120 VDC geschützt.Der integrierte duale Watchdog überwacht sowohl das Modul als auch die Kommunikation. Das Modul ist für die Hutschienenmontage ausgelegt und benötigt eine Versorgungsspannung von +10 ~ +30 VDC. Die Ausführung mit grauem Gehäuse ist RoHS-gekennzeichnet.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
