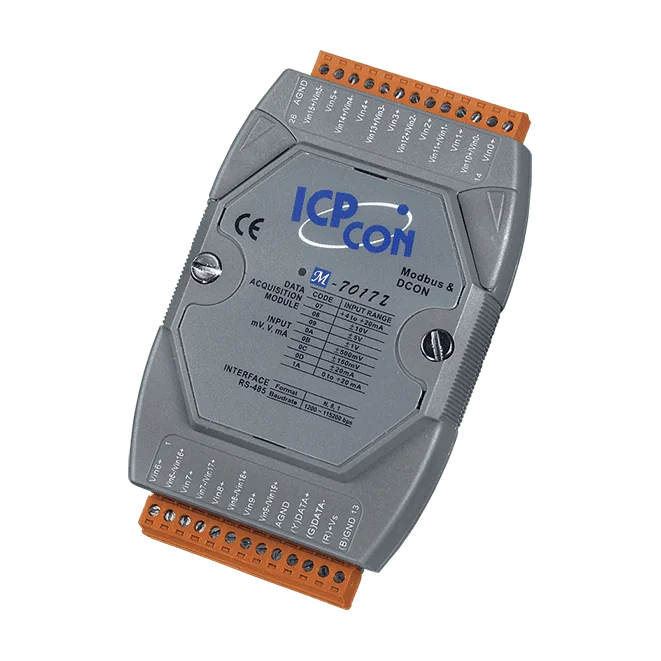

M-7017Z-G 10/20-Kanal-Analogeingangsmodul, Hochspannungsschutz, RS-485

Das I-7017Z-G ist ein Analogeingangsmodul für die Hutschienenmontage für Ingenieure, die Spannungs- oder Stromsignale auf einer störbehafteten oder hochspannungsführenden Eingangsseite messen müssen. Es bietet 10 differenzielle oder 20 single-ended Kanäle, wobei der Kanalmodus softwareseitig gewählt wird. Jeder Kanal kann einen eigenen Eingangsbereich erhalten, sodass unterschiedliche Signaltypen in einem Modul kombiniert werden können.Der Eingangsschutz ist eine besondere Stärke. Das Modul verträgt eine Überspannung von 240 Vrms und eine Gleichtaktspannung von ±200 VDC und begrenzt den Überstrom bei 110 VDC auf 50 mA. Die Auswahl zwischen Spannungs- und Stromeingang erfolgt über Jumper; für 4 ~ 20 mA-Schleifen steht eine kanalindividuelle Leitungsbrucherkennung zur Verfügung. Der 16-Bit-Wandler kann im Normalmodus mit 10 Hz für höhere Genauigkeit (±0,1 % FSR) oder im Schnellmodus mit 60 Hz (±0,5 % FSR) betrieben werden.Die Kommunikation erfolgt über einen einzelnen RS-485-Port mit dem DCON-Protokoll bei 1200 ~ 115200 bps (N, 8, 1). Die Isolation ist mit 3000 VDC modulintern spezifiziert, und der integrierte Dual-Watchdog überwacht sowohl das Modul als auch die Kommunikation. Die Versorgung erfolgt mit +10 ~ +30 VDC, der Betrieb ist für -25 ~ +75 °C spezifiziert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

M-7017-G CR ist ein RS-485-Analogeingangsmodul mit acht differenziellen Kanälen, die jeweils Spannungs- oder Stromsignale im selben Eingangsbereich verarbeiten können. Das Protokoll Modbus RTU oder DCON wird softwareseitig konfiguriert, wodurch sich das Modul für dezentrale Messaufgaben in Remote-I/O-Netzwerken eignet.Die Eingangsauflösung beträgt 16 Bit bei einer Genauigkeit von ±0,1 % des Messbereichsendwerts (FSR). Die Spannungsbereiche reichen von ±150 mV bis ±10 V, die Strombereiche umfassen ±20 mA, 0 ~ 20 mA und 4 ~ 20 mA. Für den Bereich 4 ~ 20 mA ist ein optionaler externer Widerstand von 125 Ω erforderlich; für diesen Bereich steht zudem eine Drahtbrucherkennung zur Verfügung. Die Kanäle sind mit 3000 VDC vom Modul galvanisch getrennt und gegen Überspannung von ±120 VDC geschützt.Der integrierte duale Watchdog überwacht sowohl das Modul als auch die Kommunikation. Das Modul ist für die Hutschienenmontage ausgelegt und benötigt eine Versorgungsspannung von +10 ~ +30 VDC. Die Ausführung mit grauem Gehäuse ist RoHS-gekennzeichnet.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

M-7017C-G ist ein RS-485-I/O-Modul mit acht Kanälen für Ingenieure, die ausschließlich Stromsignale erfassen müssen. Jeder differenzielle Eingang wird direkt gemessen, sodass kein externer Shunt-Widerstand an den Klemmen erforderlich ist. Das vereinfacht die Verdrahtung und die Inbetriebnahme.Das Modul kommuniziert über Modbus RTU oder DCON, die Auswahl erfolgt über die Konfigurationssoftware. Die Eingänge unterstützen die Bereiche ±20 mA, 0 ~ 20 mA und 4 ~ 20 mA mit 16-Bit-Auflösung und einer Genauigkeit von ±0,1 % FSR. Für 4 ~ 20-mA-Schleifen ist eine Drahtbrucherkennung verfügbar. Die Hardware-Spezifikationen entsprechen dem I-7017C.Diese Variante mit grauem Gehäuse ist unter dem Bestellcode M-7017C-G erhältlich. Sie ist für die Gebäude-, Fabrik- und Maschinenautomation sowie für Fernwartung, Ferndiagnose und Prüfeinrichtungen vorgesehen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

M-7017R-A5-G ist ein 8-Kanal-Analogeingangsmodul zur Messung von Hochspannungssignalen in RS-485-Netzwerken. Jeder Kanal kann auf den Bereich ±50 V oder ±150 V eingestellt werden, wodurch es sich für Schaltschränke und Anlagen eignet, in denen Standard-Niederspannungseingänge nicht ausreichen.Das Modul bietet eine wählbare Abtastrate und schaltet zwischen dem Normalmodus mit 10 Hz und dem Schnellmodus mit 50 Hz um. Der Schutz ist integriert, mit ±200 VDC Überspannungs- und Gleichtaktspannungsschutz sowie 3000 VDC Isolation innerhalb des Moduls. Die Hardware entspricht dem I-7017R-A5, und die Kommunikation erfolgt über Modbus RTU oder DCON, die per Software ausgewählt wird.Dies ist die Variante mit grauem Gehäuse, geliefert unter der Bestellnummer M-7017R-A5-G CR. Sie ist für die Gebäude-, Fabrik- und Maschinenautomatisierung sowie für Fernwartung, Diagnose und Prüfeinrichtungen vorgesehen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
