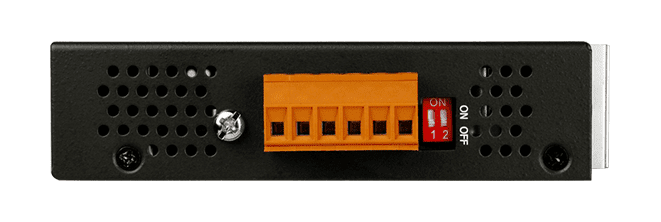

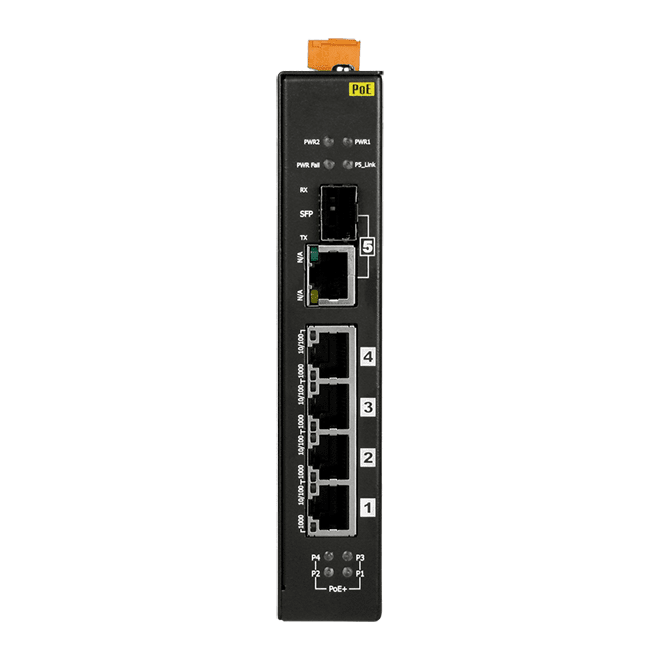

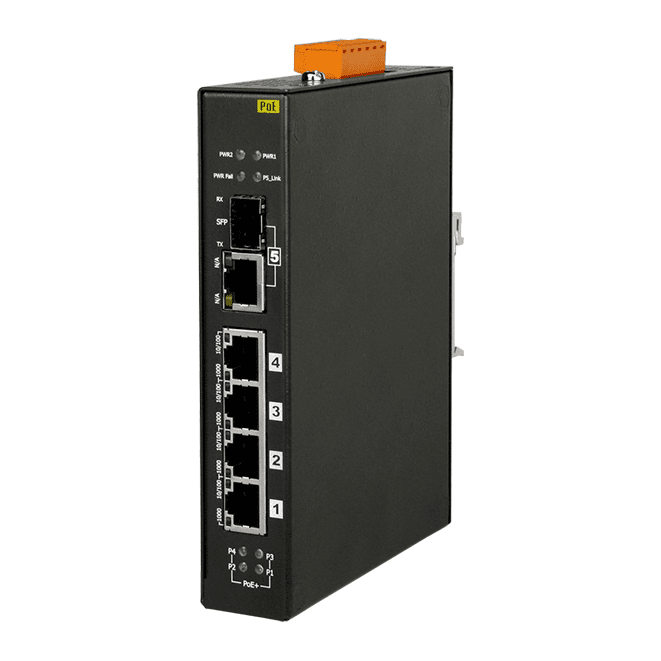

NSM-205GP PoE+ Gigabit-Unmanaged-Ethernet-Switch, 4-Port-PSE mit SFP-Combo
Unmanaged 5-Port-Gigabit-Ethernet-Switch mit vier PoE+-PSE-Ports nach IEEE 802.3af/at, bis 30 W pro Port, einem RJ-45/SFP-Combo-Port und zwei Eingängen mit +18 ~ +55 VDC.
- Vier PoE/PoE+-PSE-Ports vollständig konform mit IEEE 802.3af/at, bis 30 W pro Kanal
- Spannungsanhebungstechnologie hält an allen PoE-Ports die volle PSE-Spannung bei industrieller 24-V-Versorgung
- Vier 10/100/1000Base-T-RJ-45-Ports plus ein RJ-45/SFP-Combo-Port für Glasfaser- oder Kupfer-Uplink
- Store-and-Forward-Switching mit Wiregeschwindigkeit, 8-K-MAC-Tabelle und 10 Gbit/s Speicherbandbreite
- Jumbo-Frames bis 10 K bei 1000M und IEEE 802.3x-Flusskontrolle
- Redundante Eingänge mit +18 ~ +55 VDC, Verpolschutz und Relaisalarmausgang mit 1 A bei 30 VDC
461,00 € pro Stück
| 1-9 Stück | 461,00 € | |
|---|---|---|
| 10-30 Stück | 438,00 € | −5 % |
| ab 31 Stück | 415,00 € | −10 % |
Produktinformationen "NSM-205GP PoE+ Gigabit-Unmanaged-Ethernet-Switch, 4-Port-PSE mit SFP-Combo"
Der NSM-205GP ist ein unmanaged Gigabit-Ethernet-Switch, der vier PoE+-Ports mit einem glasfaserfähigen Uplink kombiniert. So kann ein einziges industrielles Netzteil benachbarte Geräte gleichzeitig mit Daten und Energie versorgen. Die Ports 1 bis 4 arbeiten als Power Sourcing Equipment (PSE) und liefern bis zu 30 W pro Kanal an Geräte nach IEEE 802.3af/at.
Die Spannungsanhebungstechnologie sorgt dafür, dass an jedem PoE-Port auch bei Betrieb an einer industriellen 24-V-Quelle die volle PSE-Spannung anliegt. Das hilft, wenn Standardgeräte am entfernten Ende eines Schaltschranks oder einer Maschine platziert sind. Zwei redundante Eingänge mit +18 ~ +55 VDC, ein Verpolschutz und ein Relaisalarmausgang erhöhen die Ausfallsicherheit auf der Versorgungsseite der Installation.
- Geeignet für die zentrale PoE-Verteilung in kompakten Steuerungsschränken und Maschinengehäusen
- Store-and-Forward-Switching mit 8-K-MAC-Tabelle und Jumbo-Frame-Unterstützung bis 10 K bei 1000M
Anwendungen
- Zentrale PoE-Energieverteilung an Geräte nach IEEE 802.3af/at
- Industrielle Ethernet-Netzwerksegmente in Steuerungsschränken und Maschinengehäusen
- Installationen, die aus 24-V- oder 48-V-Industrie-Gleichspannung versorgt werden
| Betriebstemperatur: | -40 ~ +75 °C |
|---|---|
| Gehäuse: | Metall |
| Montage: | DIN-Schiene / Wand |
| Produkttyp: | Ethernet-Switch |
| Protokoll: | PoE (IEEE 802.3af/at) |
| Relaisausgänge: | 1 |
| Schnittstelle: | RJ-45 / SFP |
| Stromeingang: | +18 ~ +55 VDC |
| Ports: | 5 |
| PoE: | 4 Ports, bis zu 30 W pro Port |
| Isolation: | 1500 Vrms |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | PWR1, PWR2, Power fail, 10/100M, 1000M, Link/Act, Powered Device erkannt |
| Ethernet | |
| Ports | 4 x RJ-45, 10/100/1000Base-T 1 x RJ45-/SFP-Steckplatz-Kombi, 10/100/1000Base-T |
| Normen | IEEE 802.3 für 10Base-T IEEE 802.3u für 100Base-TX IEEE 802.3ab für 1000Base-T IEEE 802.3x für Flusssteuerung IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Energy Efficient Ethernet (EEE) gemäß 802.3az; dies spart Energie bei Netzwerkinaktivität |
| Verarbeitungstyp | Store & Forward, Wire-Speed-Umschaltung |
| MAC-Tabelle | 8 K |
| Speicherbandbreite | 10 Gbps |
| Bildpuffer-Speicher | 1 Mbit |
| Flusssteuerung | IEEE802.3x Flusssteuerung, Back-Pressure-Flusssteuerung |
| Jumbo-Frames | 10 K für Geschwindigkeit 1000 M |
| Isolation | 1500 Vrms 1 Minute |
| DIP-Schalter | 100BaseSFP/1000BaseSFP und PoE/PoE+-Einstellung |
| PoE-Technologie | |
| PoE-Konformität | 100 % IEEE 802.3at-konform |
| PoE-Leistung | Bis zu 30 W pro Kanal |
| PoE-Betrieb | Automatische Erkennung und Energieverwaltung |
| PoE-Pinbelegung | V+ (Pin 1, 2), V- (Pin 3, 6) |
| PoE-Trennmodus | DC-Trennung |
| Faser | |
| Ports | 1 x 1000Base/100Base SFP-Steckplatz |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +18 ~ +55 VDC redundante duale Eingänge |
| Redundante Spannungseingänge | Ja |
| Leistungsaufnahme | 0,13 @ 48 VDC ohne PD-Last; 3,1 A @ 48 VDC bei voller PD-Last (30 W pro Port) 0,25 @ 24 VDC ohne PD-Last; 6,2 A @ 24 VDC bei voller PD-Last (30 W pro Port) |
| Alarmausgang | Ja,Relais 1 A @ 30 VDC |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | DIN-Schienenmontage: 28 x 160 x 121 (B x L x H) Wandmontage: 28 x 199 x 114 (B x L x H) |
| Installation | DIN-Schienenmontage oder Wandmontage (optional) |
| Schutzart | IP30 |
| Umgebung | |
| Betriebstemperatur | -40 °C ~ + 75 °C |
| Lagertemperatur | -40 °C ~ + 85 °C |
| Feuchtigkeit | 10 % ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Zubehör
ASO-0015 ist ein optionaler Wandmontagesatz für Module mit Metallgehäuse und einer Gehäusebreite von 28 mm. Damit lässt sich das Modul ohne Hutschiene an einer Wand oder Platte befestigen, was sich für Installationen eignet, bei denen der Platz auf der Hutschiene begrenzt ist oder die Montagefläche eben ist.Der Satz enthält zwei Wandmontagewinkel und sechs Schrauben, sodass alles für die Befestigung benötigte in einer Verpackung geliefert wird. Die Abmessungen des Winkels gibt der Hersteller in Millimetern an.Der Satz ist RoHS- und WEEE-zertifiziert. Prüfen Sie vor der Bestellung die Gehäusebreite Ihres Moduls, da dieses Zubehör nur für die Größe 28 mm ausgelegt ist.AnwendungenWandmontage von Metallgehäuse-Modulen mit 28 mm Breite in Schaltschränken und SchalttafelnInstallationen, bei denen die Hutschienenmontage nicht praktikabel ist

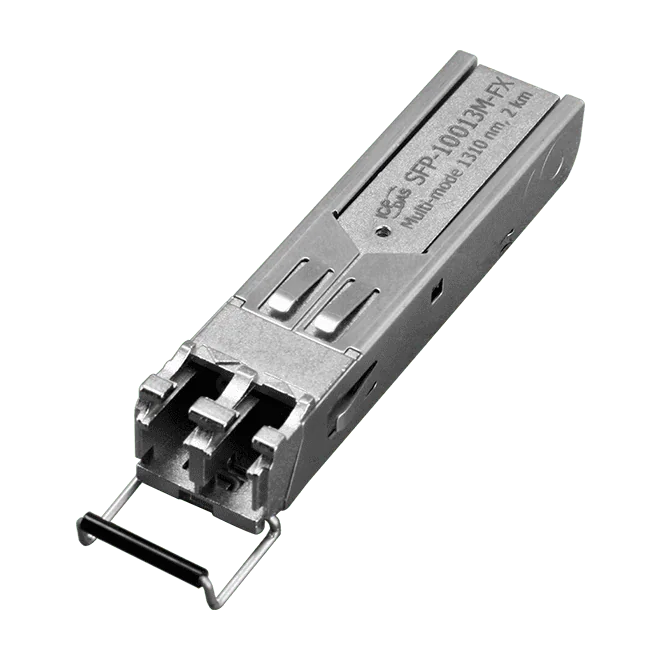

Das SFP-100M13M-FX ist ein 100Base-FX-SFP-Modul (Small Form-factor Pluggable) für Glasfaser-Switches. Es nutzt Multimode-Glasfaser mit einer Wellenlänge von 1310 nm und einem LC-Steckverbinder, um Ethernet-Verbindungen über Entfernungen von bis zu 2 km zu übertragen.Da das Modul im laufenden Betrieb steckbar ist, lässt es sich zur Erweiterung einer bestehenden Glasfaser-Switch-Installation nachrüsten oder austauschen. Die Umstellung des Ethernet-Segments auf Glasfaser trägt außerdem dazu bei, EMV-Störungen und Rauschen zu reduzieren, was sich für Anlagen und Schaltschränke mit starken elektrischen Störeinflüssen eignet.Wählen Sie diesen Bestellcode, wenn Sie eine Multimode-100Base-FX-Reichweite von 2 km bei 1310 nm mit einem Betriebsbereich von -40 ~ +85 °C benötigen. Das Modul ist mit CE, UKCA, FCC, RoHS und WEEE zertifiziert.AnwendungenEthernet-Erweiterung an Glasfaser-SwitchesIndustrielle Verbindungen in elektrisch stark gestörten Umgebungen

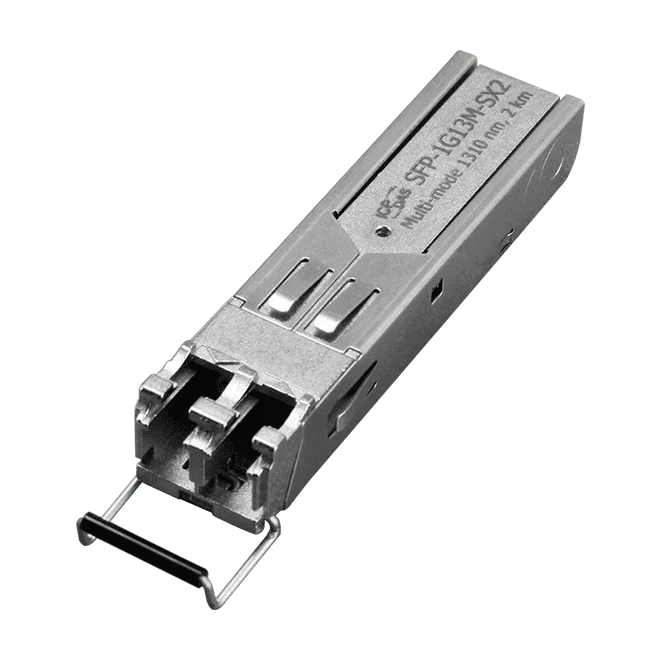

Das SFP-1G13M-SX2 ist ein 1000Base-SX2-SFP-Transceiver für Multimode-Glasfaserstrecken mit LC-Steckverbinder. Er arbeitet bei 1310 nm und ist für Entfernungen von bis zu 2 km ausgelegt. Damit eignet er sich praktisch, wenn ein Glasfaser-Switch einen zusätzlichen Gigabit-Uplink oder Port benötigt.Da das Modul im laufenden Betrieb gesteckt werden kann, lässt es sich bei laufendem Host-Switch einsetzen oder austauschen. Das vereinfacht Netzwerkerweiterungen und Wartungsarbeiten. Laut Hersteller hilft die Umstellung der Ethernet-Verbindung auf Glasfaser zudem, EMV-Störungen und Rauschen im Vergleich zur Kupferverkabelung zu reduzieren.Der Bestellcode SFP-1G13M-SX2 CR ist das hier angebotene Artikel. Sein Betriebstemperaturbereich von -40 ~ +85 °C eignet sich für anspruchsvolle Industrieschaltschränke. Das Modul trägt die Zertifizierungskennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenErweiterung der Ethernet-Anbindung an Glasfaser-SwitchesGigabit-Glasfaser-Uplinks und Verbindungen innerhalb industrieller Netzwerke

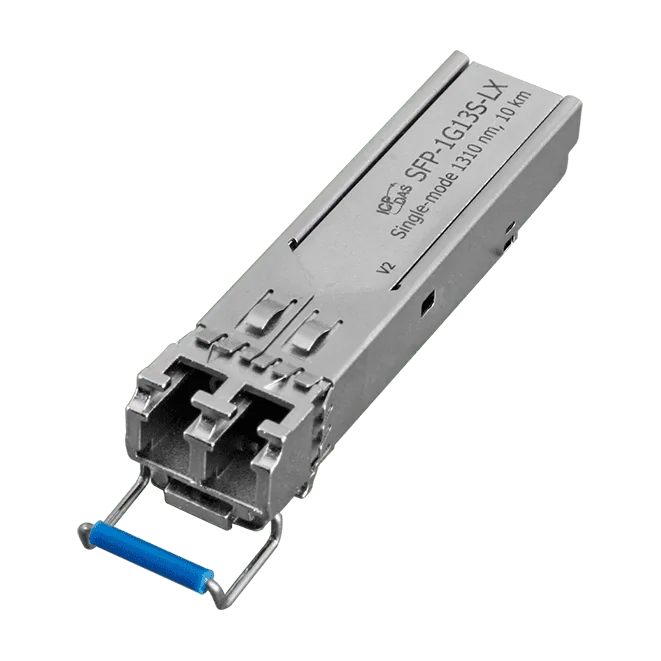

Das SFP-1G13S-LX ist ein SFP-Modul (Small Form-factor Pluggable) mit 1000Base-LX für Glasfaser-Switches. Es verfügt über eine Singlemode-Optikschnittstelle mit 1310 nm, einen LC-Steckverbinder und ist für eine Reichweite von 10 km spezifiziert. Damit eignet es sich zur Erweiterung von Ethernet-Verbindungen über Glasfaser.Das Modul unterstützt Hot-Plugging, sodass es in einem laufenden Glasfaser-Switch ohne Abschalten des Host-Geräts eingesetzt oder ausgetauscht werden kann. ICP DAS positioniert SFP-Module als Möglichkeit, die Ethernet-Verkabelung zu erweitern und gleichzeitig elektromagnetische Störungen und Rauschstörungen zu reduzieren.Der Bestellcode SFP-1G13S-LX CR ist mit den Zertifizierungen CE, UKCA, FCC, RoHS und WEEE gelistet und hat einen Betriebstemperaturbereich von -40 ~ +85 °C.AnwendungenErweiterung von Ethernet-Verbindungen über Singlemode-Glasfaser in Glasfaser-Switch-InstallationenGlasfaser-Uplinks für industrielle Ethernet-Switches mit SFP-Steckplätzen

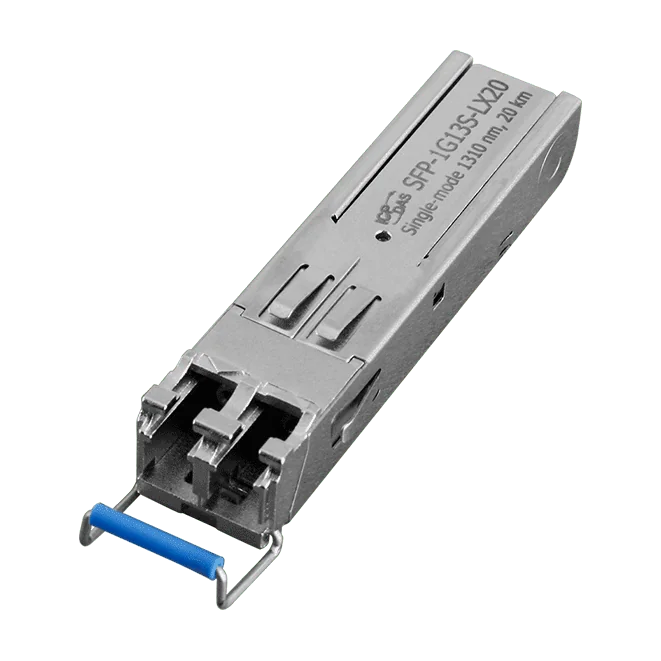

Das SFP-1G13S-LX20 CR ist ein 1000Base-LX20 Small-Form-Factor-Pluggable-Modul für Single-Mode-Glasfaserstrecken mit einer Reichweite von bis zu 20 km. Es arbeitet mit einer Wellenlänge von 1310 nm und besitzt einen LC-Stecker. Es ist für den Einsatz in Glasfaser-Switches vorgesehen, wenn Gigabit-Verbindungen über große Distanzen ohne Kupferverkabelung benötigt werden.Da das Modul Hot-Plugging unterstützt, kann es bei laufendem Betrieb des Gerätes eingesetzt oder getauscht werden. Dies vereinfacht die Netzwerkerweiterung und die Wartung. Durch die Umsetzung der Verbindung auf Glasfaser werden zudem EMV-Störungen und Rauschen auf der Ethernet-Verkabelung reduziert.Wichtige Spezifikationen laut Herstellerangaben:Geschwindigkeit: 1000Base-LX20Modus: Single-Mode, LC-SteckerWellenlänge: 1310 nmReichweite: 20 kmBetriebstemperatur: -40 ~ +85 °CAnwendungenGigabit-Uplinks und -Erweiterungen für Glasfaser-SwitchesSingle-Mode-Ethernet-Strecken über große Distanzen in industriellen Netzwerken

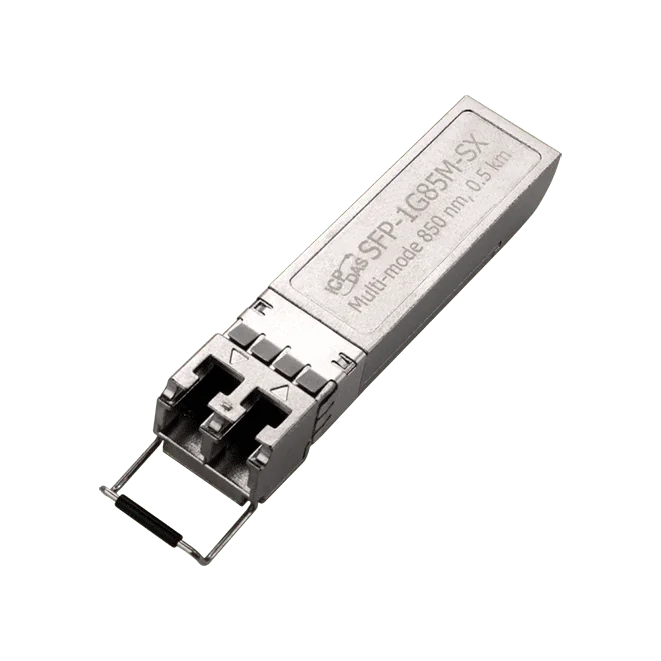

Das SFP-1G85M-SX CR ist ein 1000Base-SX-SFP-Modul für Multimode-Glasfaserstrecken bei 850 nm mit LC-Steckverbinder und einer Nennreichweite von 0,5 km. Es ist für den Einsatz in Glasfaser-Switches mit SFP-Steckplätzen vorgesehen und ergänzt Gigabit-Glasfaseranbindung, wo ein Port aufgerüstet oder eine Strecke verlängert werden muss.Da das Modul Hot-Plug unterstützt, kann es bei laufendem Betrieb der Hostgeräte eingesetzt oder entfernt werden, was Wartung und spätere Portänderungen vereinfacht. Die Verwendung von Glasfaser statt Kupfer auf der Strecke hilft laut Hersteller außerdem, EMV-Störungen und Rauschen zu reduzieren.Das Modul ist für einen Betriebstemperaturbereich von -40 ~ +85 °C ausgelegt und trägt die Zertifizierungskennzeichen CE, UKCA, FCC, RoHS und WEEE. Prüfen Sie vor der Bestellung die Kompatibilität Ihres Host-Switches mit SFP-Modulen.AnwendungenGigabit-Multimode-Glasfaser-Uplinks in Glasfaser-Switches mit SFP-PortsVerlängerung der Ethernet-Anbindung über Glasfaser, wo EMV-Störungen und Rauschen ein Thema sind
Ähnliche Produkte
NSM-205PSE-24V CR ist ein unmanaged Industrie-Ethernet-Switch mit fünf 10/100Base-TX-RJ-45-Ports, von denen vier als PoE-PSE-Ports (Power Sourcing Equipment) arbeiten. Diese versorgen angeschlossene PoE-Geräte über das Datenkabel mit Strom. Jeder PoE-Port liefert bis zu 15,4 W, sodass eine einzelne 24-VDC-Versorgung mehrere Remote-Geräte von einem zentralen Punkt aus speisen kann.Der Switch ist für Installationen vorgesehen, in denen keine +48-VDC-Versorgung zur Verfügung steht. Die integrierte Boost-Stufe ermöglicht es, die PoE-Ports aus dem breiten Eingangsbereich von +12 VDC bis +32 VDC zu speisen. Das hält die Energiearchitektur in Schaltschränken und auf Hutschienen einfach.Das Metallgehäuse, die Schutzart IP30 und der Betriebsbereich von -40 °C bis +75 °C eignen sich für anspruchsvolle industrielle Einsatzorte. Store-and-Forward-Switching, IEEE-802.3x-Flusskontrolle und 1500 Vrms Isolation vervollständigen die Spezifikation für zuverlässige Netzwerke in der Produktionshalle.AnwendungenVersorgung von PoE-Geräten aus einer zentralen 24-VDC-VersorgungIndustrielle Ethernet-Netzwerke, in denen keine +48-VDC-Versorgung verfügbar ist
Der NSM-206PSE ist ein unmanaged 6-Port-Ethernet-Switch, der an den Ports 1 bis 4 als Power Sourcing Equipment (PSE) arbeitet. Damit lässt sich die Energieversorgung angeschlossener Geräte zentralisieren: Gespeiste Endgeräte werden über dasselbe Kabel wie ihre Datenverbindung versorgt, mit bis zu 30 W pro Kanal.Die Ports 1 bis 4 sind vollständig konform zu IEEE 802.3af und 802.3at und verfügen über automatische Erkennung und Energiemanagement. Das Gerät wird über einen redundanten Dual-Eingang mit 12 bis 57 VDC betrieben und ist gegen Verpolung geschützt. Die Switching-Architektur mit Store-and-Forward arbeitet mit Leitungsgeschwindigkeit, und jeder Port unterstützt 10/100 Mbps mit Autonegotiation.Der Switch mit Metallgehäuse wird auf einer DIN-Schiene oder optional an der Wand montiert und ist für einen Betriebstemperaturbereich von -40 °C bis +75 °C ausgelegt. Die Bestellvariante CR wird mit Metallgehäuse geliefert und ist RoHS-konform.AnwendungenZentrale Energieverteilung an IEEE-802.3af/at-Endgeräte (PD)Industrielle Ethernet-Netzwerke, die PoE von einem DIN-Schienen-Switch benötigen

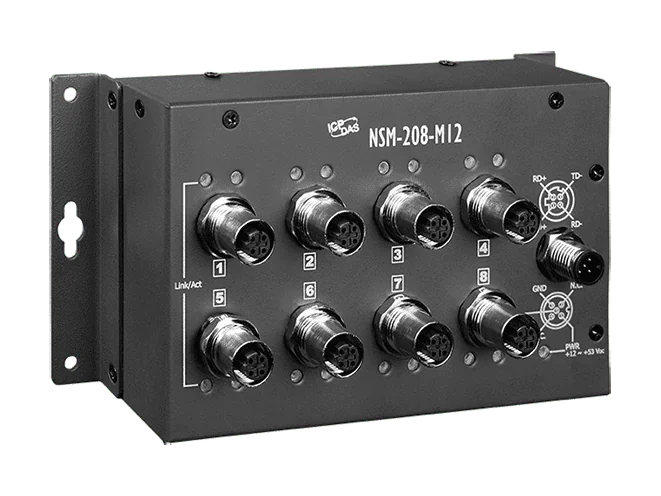

Der NSM-208-M12 ist ein unmanaged Ethernet-Switch mit Store-and-Forward-Verfahren und acht 10/100-Mbit/s-M12-Ports mit D-Kodierung. Er eignet sich für Ingenieure, die ein robustes, Plug-and-Play-fähiges Netzwerkrückgrat ohne Konfigurationsaufwand benötigen. Jeder Port handelt seine Geschwindigkeit automatisch aus und unterstützt MDI/MDI-X-Crossover automatisch.Der Switch ist konform zu EN50155, EN50121-3-2, EN50121-4 und NEMA TS2. Sein weiter 12 bis 53 VDC umfassender Eingang akzeptiert gängige industrielle Versorgungsspannungen ohne externen Wandler, was die Installation vereinfacht. Ein Verpolungsschutz ist integriert, und das Metallgehäuse ist für die Wandmontage mit IP40 klassifiziert.Der Bestellcode NSM-208-M12 CR umfasst acht Steckverbinder M12D-4P-IP68, acht Schutzkappen A-CAP-M12M, einen Steckverbinder M12A-5P-IP68 und eine Schutzkappe A-CAP-M12F.AnwendungenIndustrielle Ethernet-Netzwerke in rauen UmgebungenInstallationen mit hohen Vibrationen und StößenIndustrielle Anwendungen mit einer DC-Versorgung mit großem Eingangsbereich

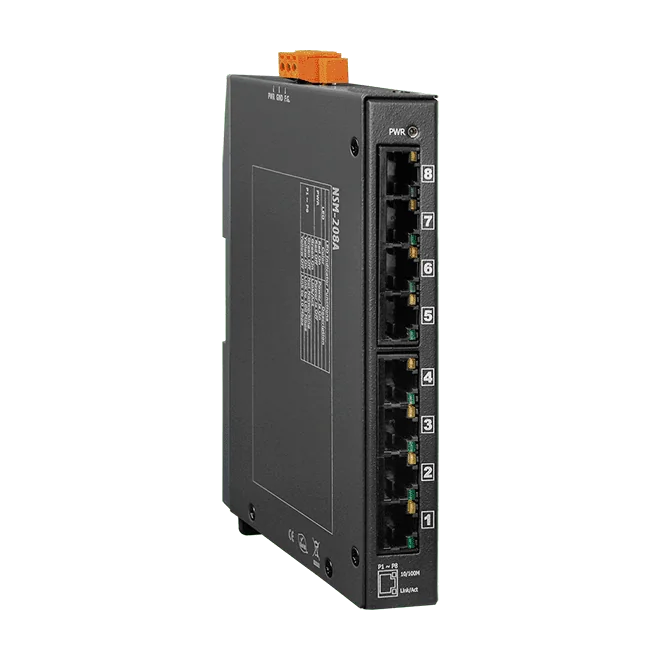

Der NSM-208A ist ein unmanaged Industrie-Ethernet-Switch mit acht geschirmten RJ-45-Ports, die mit 10/100 Mbps arbeiten. Er eignet sich für Ingenieure, die in einem Schaltschrank eine einfache Plug-and-Play-Verbindung für Ethernet-Geräte benötigen, ohne den Konfigurationsaufwand eines managed Switches. Jeder Port handelt seine Geschwindigkeit automatisch aus und erkennt MDI/MDI-X automatisch, sodass gerade oder gekreuzte Kabel verwendet werden können.Frames werden im Store-and-Forward-Verfahren zwischengespeichert und weitergeleitet, unterstützt durch 768 Kbit Frame-Pufferspeicher und eine MAC-Tabelle mit 2048 Einträgen. Vollduplex-Flusssteuerung nach IEEE 802.3x sowie Back-Pressure-Flusssteuerung im Halbduplexbetrieb sind verfügbar. Die LEDs für Link und Datenrate je Port erleichtern die Fehlersuche bei der Inbetriebnahme.Betrieb mit +12 ~ +48 VDC und VerpolungsschutzMetallgehäuse mit Schutzart IP30, ausgelegt für die Montage auf HutschieneBetriebsbereich von -40 °C ~ +75 °C bei 10 % ~ 90 % relativer Feuchte, nicht kondensierendAnwendungenIndustrielle Ethernet-Vernetzung in hutschienenmontierten SchaltschränkenAnbindung mehrerer 10/100-Mbps-Ethernet-Geräte in Umgebungen mit extremen Temperaturen
