P16R16DIO ISA-Bus-Board mit 16 isolierten DI und Relaisausgängen, 16-Kanal

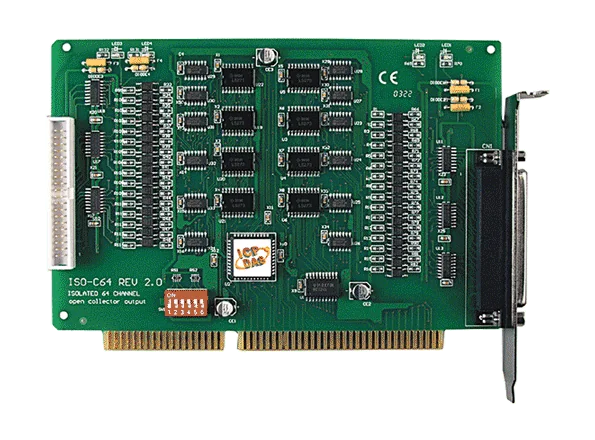

Die ISO-C64 CR ist eine ISA-Bus-Digitalausgangskarte, die einem PC 64 galvanisch getrennte Open-Collector-Kanäle bereitstellt, aufgeteilt auf vier isolierte Gruppen (Gruppen A, B, C und D). Sie dient zur Ansteuerung von Feldlogiksignalen und schützt gleichzeitig den Host-Rechner vor schädlichen Spannungen und vor Masseschleifenproblemen.Jeder Ausgang verwendet einen Darlington-Transistor mit integrierter Löschdiode, was sich für das Schalten induktiver Lasten eignet. Der Ausgangsport benötigt eine externe Spannungsversorgung. Die Karte wird mit einem Kabel CA-4037W und zwei D-Sub-Steckverbindern CA-4002 geliefert, sodass sie sofort mit der Feldverdrahtung verbunden werden kann.Wählen Sie diese Variante, wenn Sie eine hohe Kanaldichte mit galvanischer Trennung auf einem ISA-basierten System benötigen. Die Karte ist CE-, UKCA-, RoHS- und WEEE-zertifiziert. Die verwandten Modelle ISO-P64 und ISO-P32C32 sind erhältlich, falls eine andere Schnittstelle oder Kanalanzahl erforderlich ist.AnwendungenFabrikautomatisierungProdukttestLaborautomatisierung

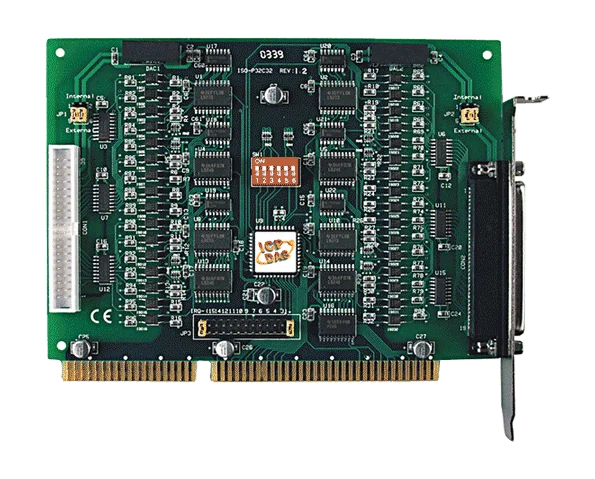

Die ISO-P32C32 CR ist eine digitale I/O-Karte für den ISA-Bus für PC-basierte Steuerungs- und Prüfaufgaben. Sie stellt 32 galvanisch getrennte digitale Eingänge und 32 galvanisch getrennte digitale Ausgänge zur Verfügung. Die Eingänge arbeiten mit Optokopplerschaltungen und können über den integrierten DC/DC-Wandler oder über eine externe Versorgung betrieben werden; die Auswahl erfolgt per Jumper. Die Ausgänge verwenden Darlington-Transistoren mit integrierter Freilaufdiode für induktive Lasten.Die Karte trennt den Host-PC von den Feldlogiksignalen. Dadurch werden Masseschleifen vermieden und der Computer vor schädlichen Spannungen geschützt. Die Kanäle 0 bis 15 und 16 bis 31 bilden getrennte, galvanisch isolierte Eingangsgruppen, die Ausgänge sind in zwei weitere galvanisch getrennte Gruppen aufgeteilt. Die Interruptverarbeitung wird unterstützt, wobei Kanal 0 und Kanal 16 als Interruptquellen dienen.Diese Bestellnummer enthält ein Kabel CA-4037W sowie zwei D-Sub-Steckverbinder CA-4002, sodass die Karte sofort mit den Feldsignalen verdrahtet werden kann. Jeder D-Sub-Steckverbinder führt 16 Eingangs- und 16 Ausgangskanäle. Der Ausgangsport benötigt eine externe Spannungsversorgung.AnwendungenFabrikautomationProduktprüfungLaborautomation

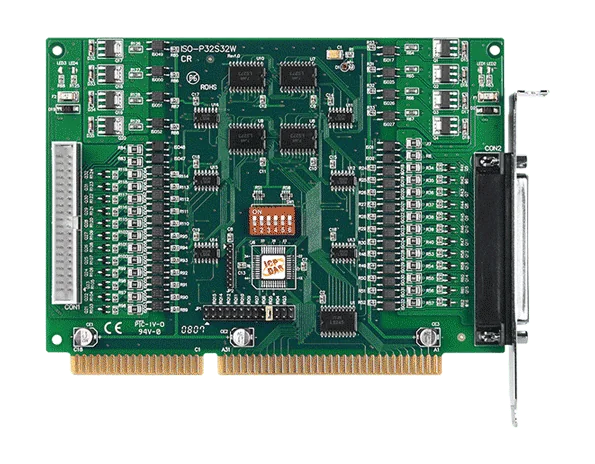

Die ISO-P32S32W CR ist eine ISA-Bus-Digital-I/O-Karte, die einem PC 32 optisch isolierte Digitaleingänge und 32 isolierte NPN-Open-Collector-Ausgänge zur Verfügung stellt. Jeder Eingang ist über einen Optokoppler galvanisch getrennt. Dadurch bleibt der Host-Rechner von den Feldsignalen getrennt und vor Spannungen geschützt, die ihn beschädigen könnten.Die Ausgänge sind stromsenkende NPN-Transistoren mit integrierter Löschdiode für induktive Lasten. Die Ausgangsleistung ist aufgeteilt in 8 Kanäle mit 500 mA Nennstrom und 24 Kanäle mit 100 mA Nennstrom. Für den Betrieb der digitalen Eingangs- und Ausgangsports wird eine externe Versorgung benötigt; die Karte verfügt über einen integrierten DC/DC-Wandler. Zwei Interrupt-Quellen, Kanal 0 und Kanal 16, stehen für eventgesteuerte Verarbeitung zur Verfügung.Die Karte ist für die Fabrikautomation, den Produkttest und die Laborautomation vorgesehen, wo ein PC Schalter- und Sensorzustände erfassen und Lasten über galvanisch getrennte, feldseitig verdrahtete Anschlüsse ansteuern muss. Das mitgelieferte Kabel CA-4037W und die D-Sub-Steckverbinder CA-4002 vereinfachen die Feldverdrahtung.AnwendungenFabrikautomationProdukttestLaborautomation

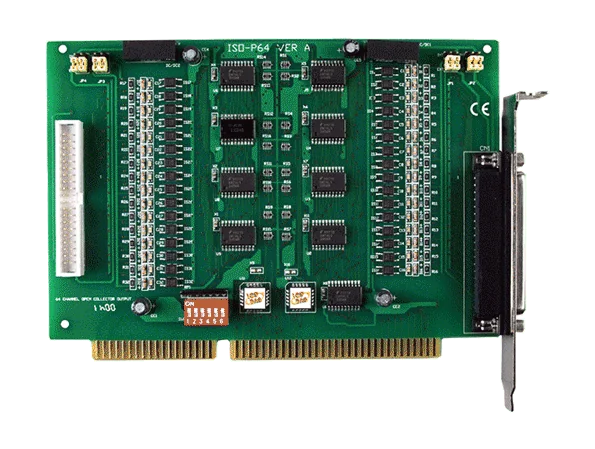

Die ISO-P64 CR ist eine Datenerfassungskarte für den ISA-Bus, die 64 optisch isolierte digitale Eingänge in einen PC bringt. Die Eingänge sind auf vier isolierte Gruppen verteilt, sodass die Feldsignale elektrisch vom Host-Computer getrennt bleiben. Dies hilft, Masseschleifenprobleme zu vermeiden, und schützt den PC vor schädlichen Spannungen.Jeder Eingang verwendet einen Optokoppler und akzeptiert sowohl potentialfreie (Trockenkontakt) als auch potentialbehaftete (Nasskontakt) Signale. Die Eingangsversorgung lässt sich per Jumper entweder auf den internen DC/DC-Wandler der Karte, der seine Energie aus der PC-Seite bezieht, oder auf eine externe Versorgung einstellen. Die Eingänge 0 bis 15 und 32 bis 47 bilden Gruppe A, die Eingänge 16 bis 31 und 48 bis 63 bilden Gruppe B. Die Kanäle 0 und 16 können als Interrupt-Quellen genutzt werden.Die Feldverdrahtung erfolgt über einen DB37-Buchsenstecker und eine 40-polige Stiftleiste. Im Bestellcode sind das Kabel CA-4037W und zwei D-Sub-Stecker CA-4002 enthalten. Jeder D-Sub-Stecker führt 16 Eingangs- und 16 Ausgangskanäle, wodurch sich die Karte für Anlagen der Fabrikautomation, Produktprüfung und Laborautomatisierung eignet.AnwendungenFabrikautomationProduktprüfungLaborautomatisierung
