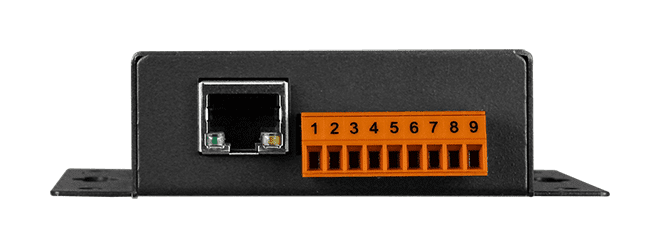

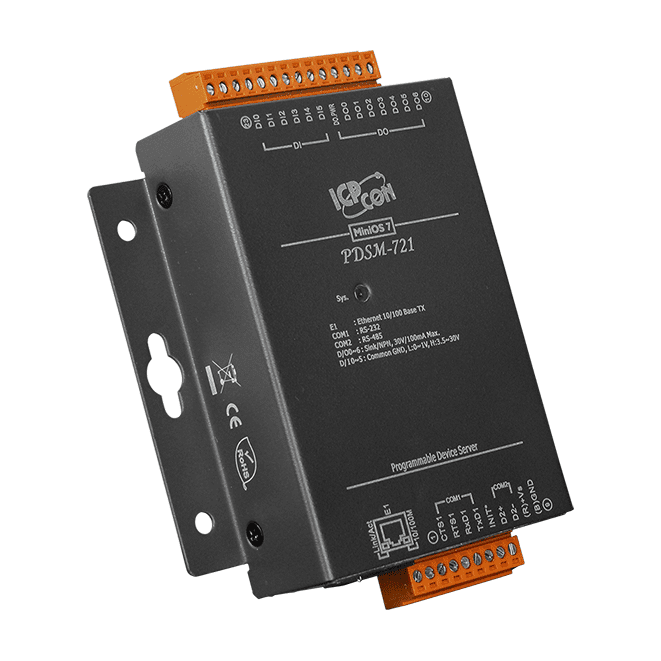

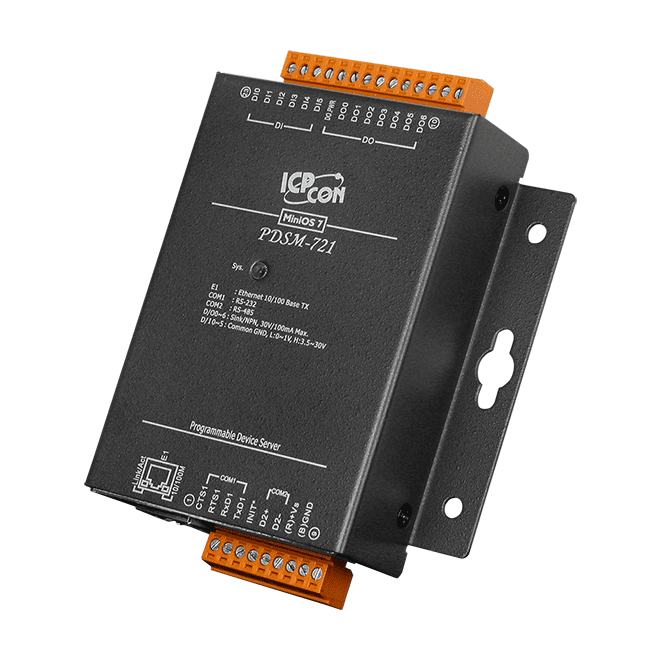

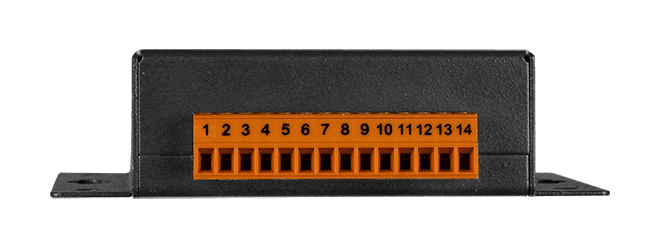

PDSM-721 Metall-Seriell-Ethernet-Device-Server, RS-232/RS-485, 6 DI/7 DO

PDS-721 ist ein programmierbarer Device-Server, der seriell angebundene Geräte mit RS-232- und RS-485-Schnittstelle an ein Ethernet-Netzwerk anbindet. Ein virtueller COM-Treiber erlaubt es einem Windows-PC, die seriellen Ports des Geräts wie lokale COM-Ports zu behandeln, sodass bestehende serielle Software auch über das Netzwerk weiter funktioniert.Das Gerät arbeitet mit dem integrierten MiniOS7 und kann für kundenspezifische Ethernet-Anwendungen programmiert werden. Außerdem fungiert es als Modbus-TCP-zu-RTU/ASCII-Gateway, was sich für SCADA- und HMI-Systeme eignet, die Modbus TCP sprechen, aber serielle Feldgeräte erreichen müssen. Die sechs digitalen Eingänge unterstützen Latch-Eingang- und Zählerfunktionen, die sieben Open-Collector-Ausgänge sind für bis zu 30 VDC und 100 mA ausgelegt.Diese CR-Ausführung mit Kunststoffgehäuse ist für die Hutschienen- oder Wandmontage vorgesehen und verfügt über eine abnehmbare Klemmleiste für die Verdrahtung. Das Gerät wird mit dem Kabel CA-0910 geliefert. Für ein Metallgehäuse siehe den PDSM-721 in derselben Serie.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PDS-721D bindet ein serielles RS-232-Gerät und ein RS-485-Gerät ohne Änderung der seriellen Anwendung an ein Ethernet-Netzwerk an. Der virtuelle COM-Treiber ermöglicht es einem PC, die seriellen Schnittstellen des Geräts als Standard-COM-Ports anzusprechen, was sich für Altsoftware eignet, die eine lokale serielle Verbindung erwartet.Über die reine Seriell-Brücke hinaus läuft auf dem Gerät eine programmierbare Xserver-Struktur auf Basis der integrierten MiniOS7-Plattform, sodass sich kundenspezifische Ethernet-Logik direkt im Gerät entwickeln lässt. Außerdem fungiert es als Modbus-TCP-zu-RTU/ASCII-Gateway, wodurch Modbus-TCP-SCADA- oder HMI-Systeme Modbus-Seriell-Slaves erreichen können. Die sechs digitalen Eingänge unterstützen Latch- und Zählfunktionen, die sieben Open-Collector-Ausgänge und die LED-Anzeige ergänzen die lokale Statusanzeige und Steuerung.Der PDS-721D wird mit einem Kabel CA-0910 geliefert und eignet sich für Installationen in der Fabrik-, Gebäude- und Heimautomation. Er ist in einem Kunststoffgehäuse mit Hutschienen- oder Wandmontage untergebracht, verfügt über eine abnehmbare Klemmleiste und einen Watchdog-Timer für den Einsatz in rauen Umgebungen.AnwendungenFabrikautomationGebäudeautomationHeimautomation

PDSM-721D ist ein programmierbarer Seriell-zu-Ethernet-Device-Server, der ein RS-232- und ein RS-485-Seriengerät in ein Ethernet-Netzwerk einbindet. Mit dem Dienstprogramm VxComm lassen sich die integrierten seriellen Schnittstellen auf einem Windows-PC als standardmäßige virtuelle COM-Ports abbilden, sodass bestehende COM-basierte Software die Geräte über das Netzwerk erreichen kann.Das Gerät arbeitet mit dem integrierten Betriebssystem MiniOS7, das in einer Sekunde startet, und unterstützt eine programmierbare Xserver-Struktur für kundenspezifische Ethernet-Anwendungen. Außerdem fungiert es als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme. Sechs digitale Eingänge unterstützen Latched-D/I- und Zählerfunktionen, sieben Open-Collector-Sink-Ausgänge übernehmen Schaltaufgaben. Ein Watchdog-Timer und ein ESD-Schutz von ±4 kV an der seriellen Schnittstelle sind für anspruchsvolle Umgebungen integriert.Das Metallgehäuse, die abnehmbare Klemmenleiste und die Wandmontage eignen sich für industrielle Installationen, die mit 10 bis 30 VDC versorgt werden und im Temperaturbereich von -25 bis +75 °C arbeiten. Im Lieferumfang ist ein Kabel CA-0910 enthalten.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PPDS-721-MTCP verbindet ein RS-232- und ein RS-485-Seriengerät mit einem Ethernet-Netzwerk. Mit dem Dienstprogramm VxComm lassen sich die seriellen Schnittstellen auf einem Windows-PC als virtuelle COM-Ports abbilden, sodass bestehende COM-basierte Software ohne Änderungen am Anwendungscode über das Netzwerk auf serielle Geräte zugreifen kann.Über die reine serielle Brückenfunktion hinaus führt das Gerät auf seinem integrierten Echtzeitbetriebssystem MiniOS7 eine programmierbare Xserver-Anwendung aus und kann als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme arbeiten. Außerdem stellt es verriegelte digitale Eingänge und Zählerfunktionen für die lokale Ereignisbehandlung vor Ort bereit.Die Stromversorgung erfolgt wahlweise über Ethernet mittels IEEE 802.3af Klasse 1 PoE oder über eine Schraubklemme mit +12 ~ 48 VDC. Das Kabel CA-0910 ist in dieser Bestellnummer enthalten, und das Gerät lässt sich auf einer DIN-Schiene oder an der Wand montieren.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PPDSM-721-MTCP bindet ein serielles RS-232-Gerät und ein RS-485-Gerät über eine einzige kompakte Einheit in ein Ethernet-Netzwerk ein. Die virtuelle COM-Port-Unterstützung über das Dienstprogramm VxComm ermöglicht es bestehender PC-Software, die seriellen Ports des Device-Servers als Standard-COM-Ports anzusprechen, sodass ältere serielle Anwendungen weiterhin genutzt werden können, während das Netzwerk modernisiert wird.Das Gerät arbeitet außerdem als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme, die Modbus TCP sprechen. Sechs digitale Eingänge mit Latch- und Zählfunktionen sowie sieben Open-Collector-Digitalausgänge erweitern die lokale I/O-Ausstattung. Die Stromversorgung erfolgt wahlweise über einen PoE-Switch nach IEEE 802.3af Klasse 1 oder über eine Klemmleiste mit +12 ~ 48 VDC.Das Metallgehäuse, der Watchdog-Timer und der ESD-Schutz an der seriellen Schnittstelle sind für anspruchsvolle Umgebungen ausgelegt. Im Lieferumfang ist das Kabel CA-0910 enthalten. Der Betriebstemperaturbereich beträgt -25 ~ +75 °C, die Montage erfolgt an der Wand.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PPDS-721D-MTCP bindet serielle Geräte an ein Ethernet-Netzwerk an. Seine integrierten RS-232- und RS-485-Schnittstellen können mit dem Dienstprogramm VxComm als virtuelle COM-Ports am PC bereitgestellt werden, sodass bestehende Software für serielle Schnittstellen über das Netzwerk weiter genutzt werden kann. Zudem arbeitet das Gerät als Modbus-TCP-zu-RTU/ASCII-Gateway, das SCADA- und HMI-Systeme, die Modbus TCP sprechen, mit RTU- oder ASCII-Geräten kommunizieren lässt.Über die Gateway-Funktion hinaus ist das Gerät ein programmierbarer Device Server mit integrierter I/O. Es stellt 6 potenzialbehaftete digitale Eingänge mit Latch- und Zählfunktionen sowie 7 digitale Open-Collector-Ausgänge (Sink, NPN) zur Verfügung. Eine 5-stellige 7-Segment-LED-Anzeige sowie eine Power/PoE-Anzeige liefern den lokalen Status, und ein Watchdog-Timer ist für den unbeaufsichtigten Betrieb integriert.Die Stromversorgung erfolgt wahlweise über einen PoE-Switch nach IEEE 802.3af Klasse 1 über ein handelsübliches Cat-5-Kabel oder über eine Versorgung mit +12 ~ 48 VDC an der abnehmbaren Klemmleiste. Das Kunststoffgehäuse lässt sich auf einer DIN-Schiene oder an der Wand montieren, und das Gerät ist für den Betrieb bei -25 ~ +75 °C ausgelegt. Mit dieser Bestellnummer ist ein Kabel CA-0910 enthalten.AnwendungenFabrikautomationGebäudeautomationHeimautomation

PPDSM-721D-MTCP bindet ein RS-232-Gerät und ein RS-485-Gerät an ein Ethernet-Netzwerk an, sodass bestehende serielle Geräte ohne Austausch integriert werden können. Das integrierte Modbus-TCP-zu-RTU/ASCII-Gateway ermöglicht es SCADA- und HMI-Systemen, die Modbus TCP sprechen, auf serielle Geräte zuzugreifen. Die Versorgung erfolgt wahlweise über Ethernet nach IEEE 802.3af, Class 1 PoE oder über eine Klemmleiste mit +12 ~ 48 VDC.Das Gerät kombiniert 6 digitale Eingänge für Trockenkontakte und 7 digitale Open-Collector-Sink-(NPN)-Ausgänge mit einem programmierbaren Device-Server. Es unterstützt rastende Digitaleingangs- und Zählerfunktionen. Das Hilfsprogramm VxComm ordnet die seriellen Schnittstellen virtuellen COM-Ports unter 32/64-Bit-Windows 7 SP1, 10, 2012 und 2016 zu. Ein integriertes MiniOS7 und eine Xserver-Programmierstruktur unterstützen kundenspezifische Ethernet-Anwendungen.Das Metallgehäuse ist für die Wandmontage vorgesehen und für den Betrieb von -25 ~ +75 °C ausgelegt. Der Bestellumfang enthält das Kabel CA-0910. Prüfen Sie vor der Installation die Verdrahtung der Klemmleiste sowie die elektrischen Grenzwerte der Ein- und Ausgänge anhand Ihrer Feldgeräte.AnwendungenFabrikautomationGebäudeautomationHeimautomation
