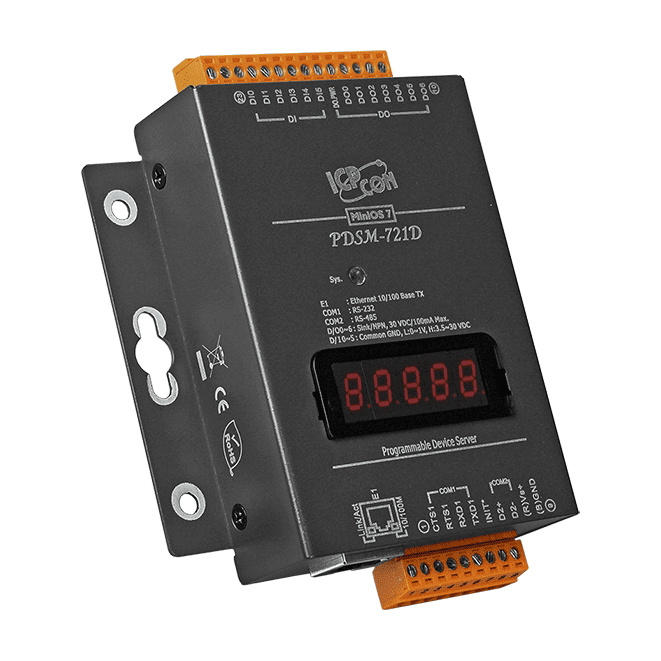

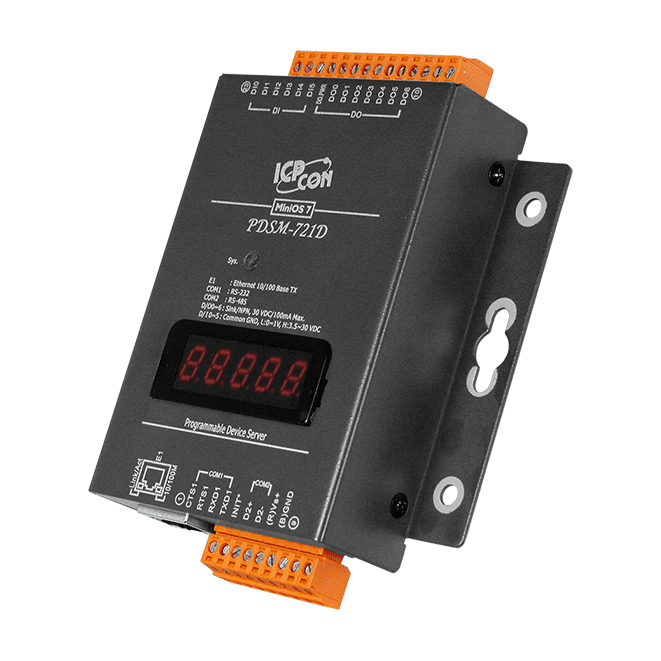

PDSM-721D Programmierbarer Seriell-zu-Ethernet-Device-Server, 6 DI / 7 DO, Metallgehäuse

PDS-721 ist ein programmierbarer Device-Server, der seriell angebundene Geräte mit RS-232- und RS-485-Schnittstelle an ein Ethernet-Netzwerk anbindet. Ein virtueller COM-Treiber erlaubt es einem Windows-PC, die seriellen Ports des Geräts wie lokale COM-Ports zu behandeln, sodass bestehende serielle Software auch über das Netzwerk weiter funktioniert.Das Gerät arbeitet mit dem integrierten MiniOS7 und kann für kundenspezifische Ethernet-Anwendungen programmiert werden. Außerdem fungiert es als Modbus-TCP-zu-RTU/ASCII-Gateway, was sich für SCADA- und HMI-Systeme eignet, die Modbus TCP sprechen, aber serielle Feldgeräte erreichen müssen. Die sechs digitalen Eingänge unterstützen Latch-Eingang- und Zählerfunktionen, die sieben Open-Collector-Ausgänge sind für bis zu 30 VDC und 100 mA ausgelegt.Diese CR-Ausführung mit Kunststoffgehäuse ist für die Hutschienen- oder Wandmontage vorgesehen und verfügt über eine abnehmbare Klemmleiste für die Verdrahtung. Das Gerät wird mit dem Kabel CA-0910 geliefert. Für ein Metallgehäuse siehe den PDSM-721 in derselben Serie.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PDSM-721 verbindet ein serielles Gerät an einem RS-232-Anschluss und ein weiteres an einem RS-485-Anschluss mit einem 10/100-Base-TX-Ethernet-Netzwerk. Die integrierten COM-Ports können mit dem Hilfsprogramm VxComm auf Standard-COM-Ports eines Windows-PCs abgebildet werden, sodass bestehende serielle Software ohne Änderungen weiter betrieben werden kann.Über die serielle Anbindung hinaus arbeitet das Gerät mit der Firmware MiniOS7 und kann als Modbus-TCP-zu-RTU/ASCII-Gateway fungieren. Damit erreichen SCADA- und HMI-Systeme auf Basis von Modbus TCP Modbus-RTU- oder ASCII-Geräte. Über die Programmierstruktur Xserver lassen sich auf dem Gerät eigene Ethernet-Anwendungen entwickeln.Die E/A-Ausstattung umfasst sechs digitale Eingänge mit Latch- und Zählerfunktionen sowie sieben Open-Collector-Ausgänge in Sink-Schaltung (NPN). Ein Watchdog-Timer und ein ESD-Schutz von +/-4 kV an der seriellen Schnittstelle unterstützen den Einsatz in rauen Umgebungen. Das Metallgehäuse wird mit einem Kabel CA-0910 geliefert.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PDS-721D bindet ein serielles RS-232-Gerät und ein RS-485-Gerät ohne Änderung der seriellen Anwendung an ein Ethernet-Netzwerk an. Der virtuelle COM-Treiber ermöglicht es einem PC, die seriellen Schnittstellen des Geräts als Standard-COM-Ports anzusprechen, was sich für Altsoftware eignet, die eine lokale serielle Verbindung erwartet.Über die reine Seriell-Brücke hinaus läuft auf dem Gerät eine programmierbare Xserver-Struktur auf Basis der integrierten MiniOS7-Plattform, sodass sich kundenspezifische Ethernet-Logik direkt im Gerät entwickeln lässt. Außerdem fungiert es als Modbus-TCP-zu-RTU/ASCII-Gateway, wodurch Modbus-TCP-SCADA- oder HMI-Systeme Modbus-Seriell-Slaves erreichen können. Die sechs digitalen Eingänge unterstützen Latch- und Zählfunktionen, die sieben Open-Collector-Ausgänge und die LED-Anzeige ergänzen die lokale Statusanzeige und Steuerung.Der PDS-721D wird mit einem Kabel CA-0910 geliefert und eignet sich für Installationen in der Fabrik-, Gebäude- und Heimautomation. Er ist in einem Kunststoffgehäuse mit Hutschienen- oder Wandmontage untergebracht, verfügt über eine abnehmbare Klemmleiste und einen Watchdog-Timer für den Einsatz in rauen Umgebungen.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PPDS-721-MTCP verbindet ein RS-232- und ein RS-485-Seriengerät mit einem Ethernet-Netzwerk. Mit dem Dienstprogramm VxComm lassen sich die seriellen Schnittstellen auf einem Windows-PC als virtuelle COM-Ports abbilden, sodass bestehende COM-basierte Software ohne Änderungen am Anwendungscode über das Netzwerk auf serielle Geräte zugreifen kann.Über die reine serielle Brückenfunktion hinaus führt das Gerät auf seinem integrierten Echtzeitbetriebssystem MiniOS7 eine programmierbare Xserver-Anwendung aus und kann als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme arbeiten. Außerdem stellt es verriegelte digitale Eingänge und Zählerfunktionen für die lokale Ereignisbehandlung vor Ort bereit.Die Stromversorgung erfolgt wahlweise über Ethernet mittels IEEE 802.3af Klasse 1 PoE oder über eine Schraubklemme mit +12 ~ 48 VDC. Das Kabel CA-0910 ist in dieser Bestellnummer enthalten, und das Gerät lässt sich auf einer DIN-Schiene oder an der Wand montieren.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PPDSM-721-MTCP bindet ein serielles RS-232-Gerät und ein RS-485-Gerät über eine einzige kompakte Einheit in ein Ethernet-Netzwerk ein. Die virtuelle COM-Port-Unterstützung über das Dienstprogramm VxComm ermöglicht es bestehender PC-Software, die seriellen Ports des Device-Servers als Standard-COM-Ports anzusprechen, sodass ältere serielle Anwendungen weiterhin genutzt werden können, während das Netzwerk modernisiert wird.Das Gerät arbeitet außerdem als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme, die Modbus TCP sprechen. Sechs digitale Eingänge mit Latch- und Zählfunktionen sowie sieben Open-Collector-Digitalausgänge erweitern die lokale I/O-Ausstattung. Die Stromversorgung erfolgt wahlweise über einen PoE-Switch nach IEEE 802.3af Klasse 1 oder über eine Klemmleiste mit +12 ~ 48 VDC.Das Metallgehäuse, der Watchdog-Timer und der ESD-Schutz an der seriellen Schnittstelle sind für anspruchsvolle Umgebungen ausgelegt. Im Lieferumfang ist das Kabel CA-0910 enthalten. Der Betriebstemperaturbereich beträgt -25 ~ +75 °C, die Montage erfolgt an der Wand.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PPDS-721D-MTCP bindet serielle Geräte an ein Ethernet-Netzwerk an. Seine integrierten RS-232- und RS-485-Schnittstellen können mit dem Dienstprogramm VxComm als virtuelle COM-Ports am PC bereitgestellt werden, sodass bestehende Software für serielle Schnittstellen über das Netzwerk weiter genutzt werden kann. Zudem arbeitet das Gerät als Modbus-TCP-zu-RTU/ASCII-Gateway, das SCADA- und HMI-Systeme, die Modbus TCP sprechen, mit RTU- oder ASCII-Geräten kommunizieren lässt.Über die Gateway-Funktion hinaus ist das Gerät ein programmierbarer Device Server mit integrierter I/O. Es stellt 6 potenzialbehaftete digitale Eingänge mit Latch- und Zählfunktionen sowie 7 digitale Open-Collector-Ausgänge (Sink, NPN) zur Verfügung. Eine 5-stellige 7-Segment-LED-Anzeige sowie eine Power/PoE-Anzeige liefern den lokalen Status, und ein Watchdog-Timer ist für den unbeaufsichtigten Betrieb integriert.Die Stromversorgung erfolgt wahlweise über einen PoE-Switch nach IEEE 802.3af Klasse 1 über ein handelsübliches Cat-5-Kabel oder über eine Versorgung mit +12 ~ 48 VDC an der abnehmbaren Klemmleiste. Das Kunststoffgehäuse lässt sich auf einer DIN-Schiene oder an der Wand montieren, und das Gerät ist für den Betrieb bei -25 ~ +75 °C ausgelegt. Mit dieser Bestellnummer ist ein Kabel CA-0910 enthalten.AnwendungenFabrikautomationGebäudeautomationHeimautomation

PPDSM-721D-MTCP bindet ein RS-232-Gerät und ein RS-485-Gerät an ein Ethernet-Netzwerk an, sodass bestehende serielle Geräte ohne Austausch integriert werden können. Das integrierte Modbus-TCP-zu-RTU/ASCII-Gateway ermöglicht es SCADA- und HMI-Systemen, die Modbus TCP sprechen, auf serielle Geräte zuzugreifen. Die Versorgung erfolgt wahlweise über Ethernet nach IEEE 802.3af, Class 1 PoE oder über eine Klemmleiste mit +12 ~ 48 VDC.Das Gerät kombiniert 6 digitale Eingänge für Trockenkontakte und 7 digitale Open-Collector-Sink-(NPN)-Ausgänge mit einem programmierbaren Device-Server. Es unterstützt rastende Digitaleingangs- und Zählerfunktionen. Das Hilfsprogramm VxComm ordnet die seriellen Schnittstellen virtuellen COM-Ports unter 32/64-Bit-Windows 7 SP1, 10, 2012 und 2016 zu. Ein integriertes MiniOS7 und eine Xserver-Programmierstruktur unterstützen kundenspezifische Ethernet-Anwendungen.Das Metallgehäuse ist für die Wandmontage vorgesehen und für den Betrieb von -25 ~ +75 °C ausgelegt. Der Bestellumfang enthält das Kabel CA-0910. Prüfen Sie vor der Installation die Verdrahtung der Klemmleiste sowie die elektrischen Grenzwerte der Ein- und Ausgänge anhand Ihrer Feldgeräte.AnwendungenFabrikautomationGebäudeautomationHeimautomation
