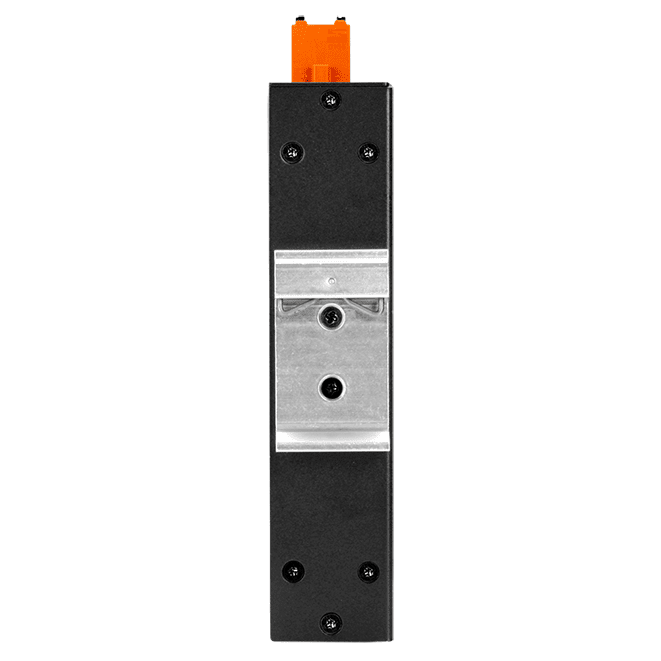

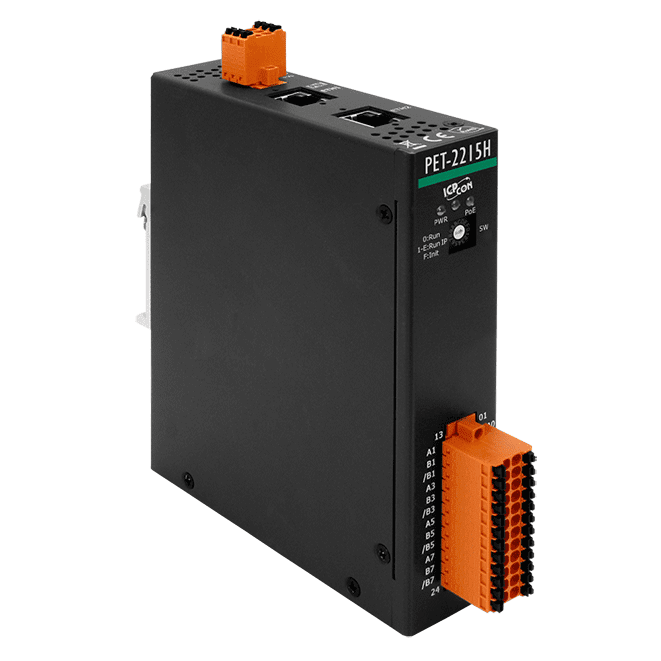

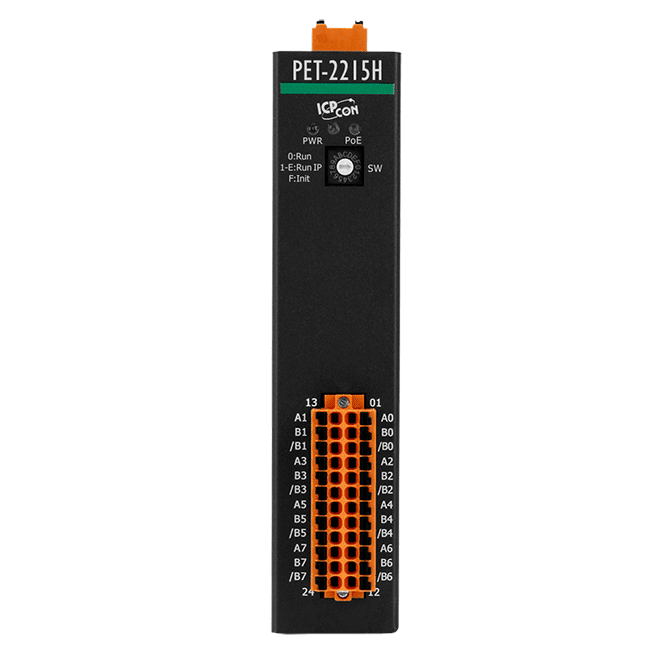

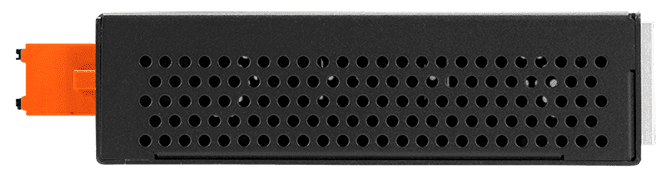

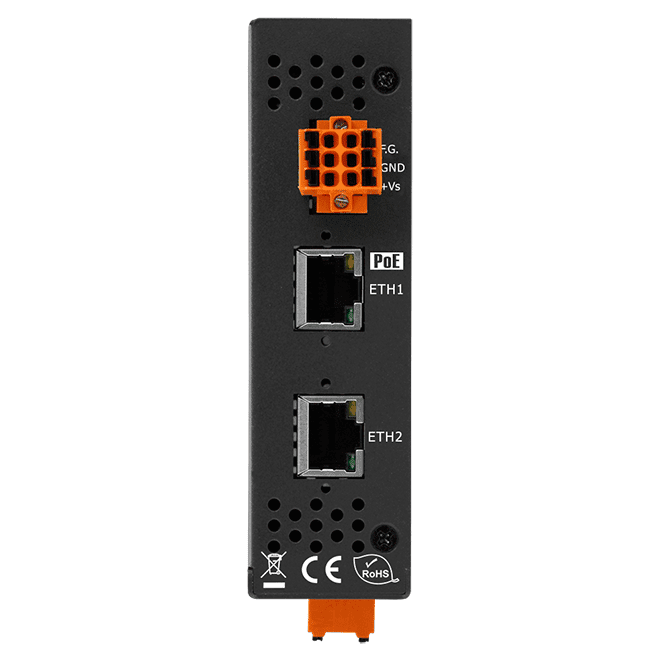

PET-2215H PoE-I/O-Modul, 8-Kanal-Hochgeschwindigkeits-RTD-Eingang, 2-Port-Ethernet-Switch

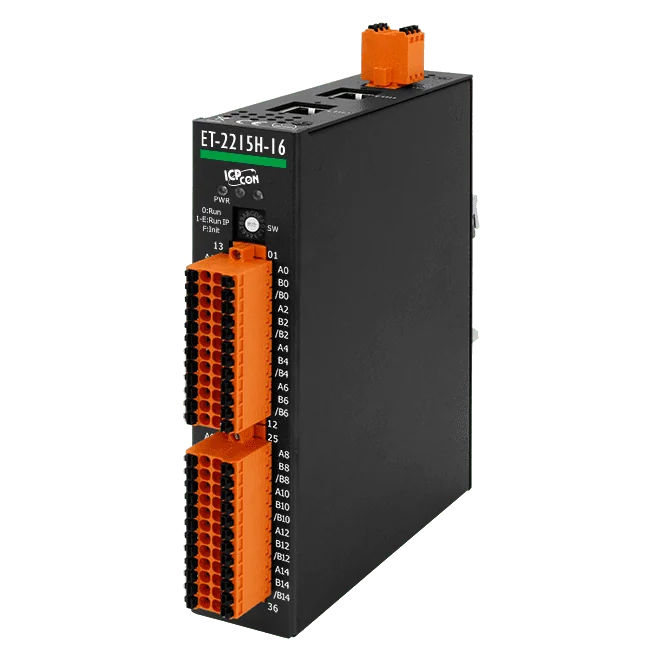

Das ET-2215H-16 ist ein Ethernet-I/O-Modul zur Temperaturmessung mit 16 RTD-Eingängen. Jeder Kanal lässt sich einzeln konfigurieren und unterstützt Pt100-, Ni120-, Cu50- und Cu100-Sensoren. Im Fast-Modus erreicht das Modul 90 Hz Abtastrate pro Kanal, im Normalmodus 1,5 Hz pro Kanal, sodass sich die Geschwindigkeit an die Anforderungen der Anwendung anpassen lässt.Die Eliminierung des Leitungswiderstands bei Dreileiter-RTD-Sensoren sorgt für genaue Messwerte unabhängig von der Kabellänge, und die Drahtbruch-Erkennung meldet unterbrochene Sensoranschlüsse. Der integrierte 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass ermöglicht es, Geräte entlang des Netzwerks zu verketten, was Verkabelung und Switch-Hardware reduziert. Unterstützt werden Modbus TCP/UDP, MQTT und SNMP V2c; die Konfiguration erfolgt über den integrierten Webserver.Für elektrisch störanfällige Anlagen bietet das Modul 3000 VDC I/O-Isolation und 1500 VDC Ethernet-Isolation sowie EFT-, ESD- und Überspannungsschutz gemäß den in der Spezifikation angegebenen Pegeln. Das Gehäuse besteht aus Metall, die Montage erfolgt auf Hutschiene oder Wand.AnwendungenFabrikautomatisierungMaschinenautomatisierungGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

Das PET-2215H-16 CR ist ein RTD-Eingangsmodul mit 16 Kanälen für Ingenieure, die schnelle und präzise Temperaturmessungen über Ethernet benötigen. Jeder Kanal kann mit Pt100-, Ni120-, Cu50- oder Cu100-Sensoren bestückt werden und arbeitet im Fast Mode mit bis zu 90 Hz. Drahtbrucherkennung und Leitungswiderstandskompensation in 3-Leiter-Schaltung sorgen dafür, dass die Kabellänge die Messwerte weniger beeinflusst.Ein integrierter 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass ermöglicht es, Module in einem Netzwerksegment im Daisy-Chain-Verfahren zu verketten. Dadurch sinkt der Bedarf an Switch-Hardware und Verkabelung an jedem Installationsort. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +10 bis +48 VDC. Die Konfiguration erfolgt über den integrierten Webserver.Für Industrieumgebungen mit starken Störeinflüssen bietet das Modul eine Ein-/Ausgangsisolation von 3000 VDC sowie einen EMS-Schutz nach IEC 61000-4-2, -4 und -5. Die Kommunikation unterstützt Modbus TCP, Modbus UDP, MQTT und SNMP V2c, und Firmware-Updates lassen sich über Ethernet einspielen. Das Metallgehäuse wird auf der DIN-Schiene oder an der Wand montiert und arbeitet im Temperaturbereich von -25 bis +75 °C.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFernდiagnose und WartungPrüfeinrichtungen

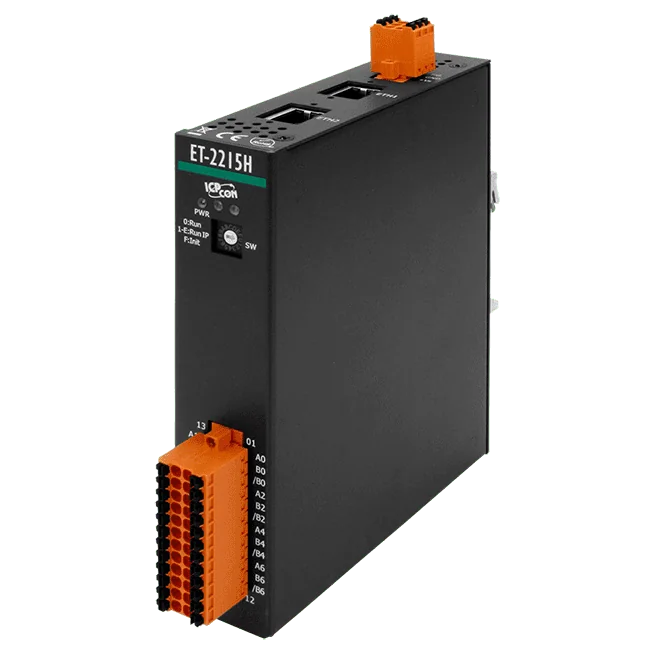

Das ET-2215H ist ein Ethernet-Remote-I/O-Modul für Ingenieure, die schnelle und genaue Temperaturmesswerte von RTD-Sensoren benötigen. Jeder seiner acht Kanäle akzeptiert Pt100-, Ni120-, Cu50- und Cu100-Sensoren und lässt sich individuell konfigurieren. Im Schnellmodus tastet jeder Kanal mit 90 Hz ab, während der Normalmodus mit 1,5 Hz pro Kanal arbeitet.Die Dreileiter-Kompensation des Leitungswiderstands sorgt auch bei langen Kabelwegen für zuverlässige Messwerte, und die Drahtbruch-Erkennung meldet eine unterbrochene Sensorverbindung an jedem Kanal. Die Genauigkeit ist im Normalmodus mit ±0,05 % vom Messbereichsendwert und im Schnellmodus mit ±0,1 % vom Messbereichsendwert angegeben, jeweils bei 25 ℃, bei einer Auflösung von 16 Bit.Der integrierte 2-Port-Switch mit LAN-Bypass ermöglicht es, Module in Reihe zu verschalten, wodurch sich die Anzahl der benötigten Switches im Schaltschrank reduziert. Ein integrierter Webserver übernimmt die Konfiguration, der Zugriff ist per Passwort und IP-Filter geschützt, und die Firmware kann über Ethernet aktualisiert werden. Die galvanische Trennung ist mit 1500 VDC auf Ethernet und 3000 VDC auf der I/O-Seite spezifiziert, und das Modul ist für die Störfestigkeit gegen EFT, ESD und Surge nach IEC 61000-4-4, -4-2 und -4-5 ausgelegt.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

Das PET-2217 CR ist ein PoE-gespeistes Ethernet-Analogeingangsmodul mit 8 differentiellen oder 16 single-ended Kanälen. Jeder Kanal lässt sich einzeln für Spannungs- oder Strommessung konfigurieren, mit Messbereichen von ±150 mV bis ±10 V sowie 0 ~ +20 mA, +4 ~ +20 mA und ±20 mA. Es eignet sich für Ingenieure, die vernetzte Analogerfassung benötigen, ohne auf der I/O-Seite eine separate Steuerung einsetzen zu müssen.Der integrierte Schutz umfasst Überspannung bis 120 VDC und Überstrom bis 50 mA bei 110 VDC (max.), mit 3000 VDC I/O-Trennung und EMS-Schutz gemäß IEC 61000-4-2, -4 und -5. Das Modul verfügt über einen 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass, sodass Geräte entlang einer Netzwerkleitung in Reihe geschaltet werden können. Außerdem bietet es einen integrierten Webserver, Zugriffskontrolle per Passwort und IP-Filter sowie Dual-Watchdog-Unterstützung.Für die Integration unterstützt das Modul Modbus TCP, Modbus UDP, MQTT und SNMP V2c. MQTT-Publish und -Subscribe mit automatischer Wiederverbindung und Keep-Alive sowie SNMP-Trap-Meldungen bei I/O-Änderungen oder Neustarts unterstützen die Fernüberwachung und Wartung. Die Abtastrate lässt sich auf 20 Hz im Normalmodus oder 200 Hz im Schnellmodus einstellen.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen
