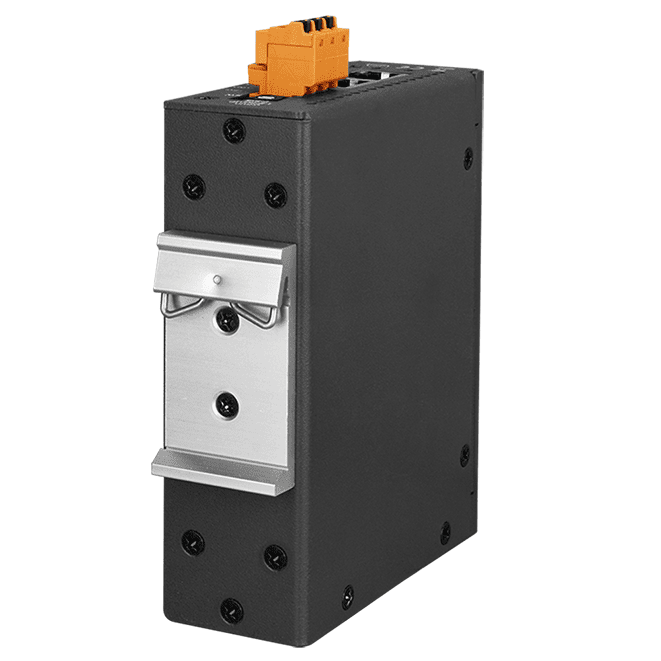

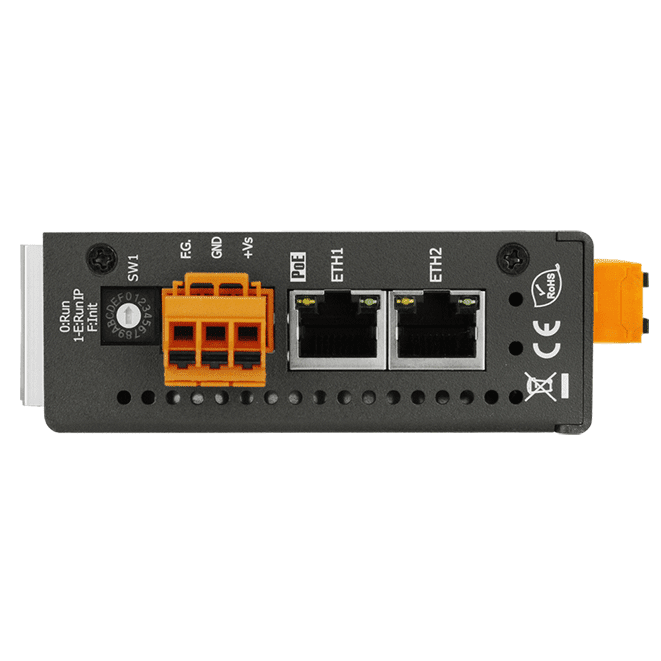

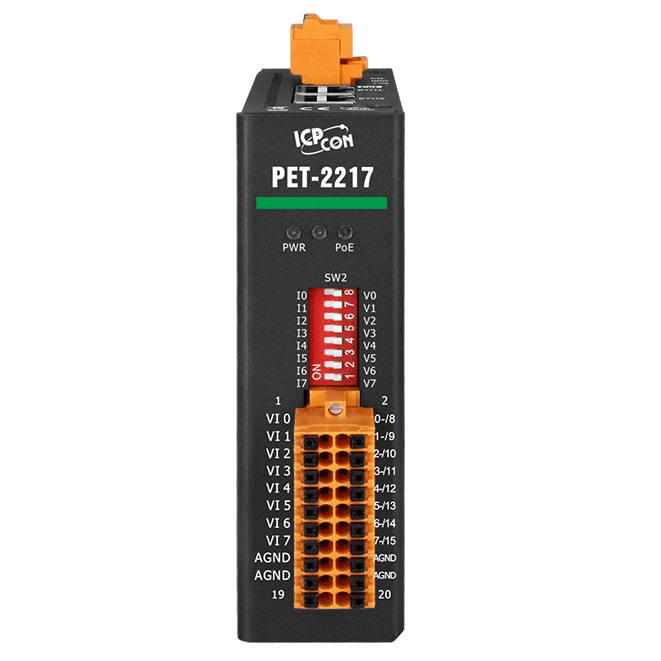

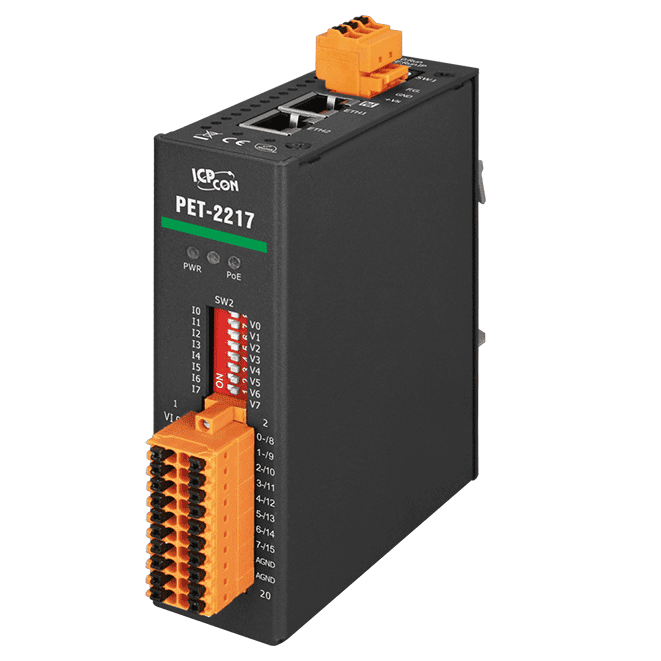

PET-2217 PoE-Ethernet-I/O-Modul, 8/16-Kanal Analogeingang

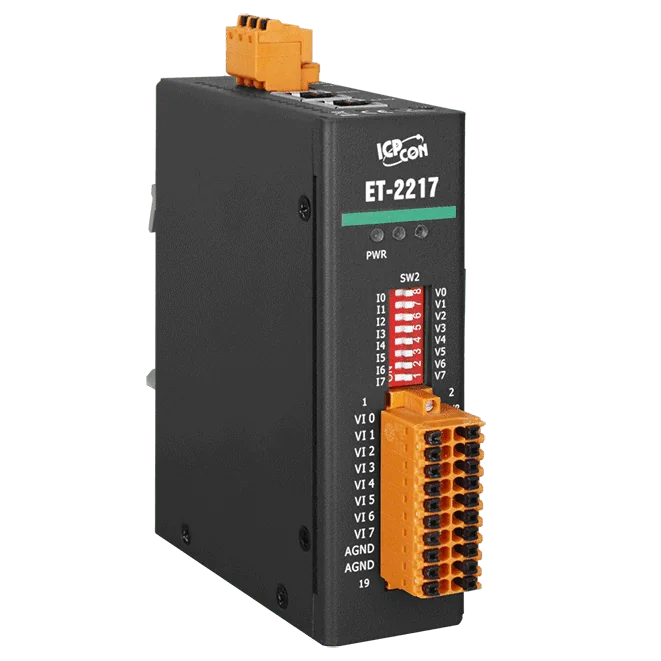

Das ET-2217 CR ist ein Ethernet-Analogeingangsmodul zur Erfassung von Spannungs- und Stromsignalen über ein Netzwerk. Jeder Kanal kann einzeln konfiguriert werden; die Eingänge lassen sich softwareseitig als 8 differenzielle oder 16 single-ended Kanäle einstellen.Die Eingänge haben eine Auflösung von 16 Bit, mit Spannungsbereichen von ±150 mV bis ±10 V und Strombereichen von ±20 mA, 0 ~ +20 mA und +4 ~ +20 mA. Spannungs- oder Stromtyp wird über DIP-Schalter gewählt. Der Normalmodus erfasst alle Kanäle mit 20 Hz, der Schnellmodus mit 200 Hz. Das Modul verträgt eine Überspannung von 120 VDC, ist eingangsseitig mit 3000 VDC von der I/O-Seite isoliert und verfügt über einen EMS-Schutz gegen EFT, ESD und Surge.Für die Vernetzung unterstützt der integrierte 2-Port-Switch einen LAN-Bypass für die Daisy-Chain-Verdrahtung. MQTT Publish und Subscribe mit automatischer Wiederverbindung und Keep-Alive sowie SNMP V2c mit Trap-Meldungen bei I/O-Änderung oder Neustart ermöglichen eine flexible Integration. Die Konfiguration erfolgt über einen integrierten Webserver.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

Das PET-2217H CR ist ein per PoE versorgtes Ethernet-I/O-Modul für Ingenieure, die auf einem vernetzten Knoten eine schnelle, mehrkanalige Analogerfassung benötigen. Es stellt acht differenzielle Analogeingänge bereit, die jeweils für Spannungs- oder Strombereiche konfiguriert werden können; der Eingangstyp wird über DIP-Schalter gewählt.Die Daten können kontinuierlich über TCP an einen Host-PC gestreamt oder über Modbus-TCP- oder Modbus-UDP-Register abgefragt werden. Zwei RJ-45-Switch-Ports mit LAN-Bypass ermöglichen eine Daisy-Chain-Verkabelung, und das Modul lässt sich über den integrierten Webserver konfigurieren. Die Abtastrate von 8 kHz wird von allen Kanälen gemeinsam genutzt, sodass die effektive Rate pro Kanal mit zunehmender Anzahl aktivierter Kanäle sinkt.Galvanische Trennung, Überspannungs- und EFT-Schutz sowie eine Auflösung von 16 Bit machen das Modul für raue industrielle Umgebungen geeignet. Typische Einsatzbereiche sind Fabrik- und Maschinenautomatisierung, Gebäudeautomation, FernDiagnose und Wartung sowie Prüfeinrichtungen.AnwendungenFabrikautomatisierungMaschinenautomatisierungGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

PET-2215H ist ein Ethernet-Anschlussmodul für RTD-Eingänge für Ingenieure, die mehrere Temperatursensoren schnell und zuverlässig auslesen müssen. Jeder seiner 8 Kanäle kann einzeln konfiguriert werden und unterstützt Pt100-, Ni120-, Cu50- und Cu100-Sensoren. Mit der 3-Leiter-Leitungswiderstandskompensation bleiben die Messwerte auch bei längeren Kabelstrecken genau. Eine Leitungsbruch-Erkennung ist an jedem Kanal verfügbar.Der integrierte 2-Port-Ethernet-Switch mit LAN-Bypass ermöglicht es, Module im Netzwerk in Reihe zu schalten. So reduzieren sich die im Schaltschrank benötigten Switches und Kabelverbindungen. Das Modul kann über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +10 ~ +48 VDC versorgt werden und wird über einen integrierten Webserver konfiguriert.Für elektrisch anspruchsvolle Industrieumgebungen bietet das Modul EMS-Schutz (EFT, ESD und Surge) sowie eine Potenzialtrennung von 3000 VDC zwischen I/O und Systemkreis. Das Metallgehäuse wird auf Hutschiene oder Wand montiert, und das Modul arbeitet im Bereich von -25 ~ +75 °C.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

Das PET-2215H-16 CR ist ein RTD-Eingangsmodul mit 16 Kanälen für Ingenieure, die schnelle und präzise Temperaturmessungen über Ethernet benötigen. Jeder Kanal kann mit Pt100-, Ni120-, Cu50- oder Cu100-Sensoren bestückt werden und arbeitet im Fast Mode mit bis zu 90 Hz. Drahtbrucherkennung und Leitungswiderstandskompensation in 3-Leiter-Schaltung sorgen dafür, dass die Kabellänge die Messwerte weniger beeinflusst.Ein integrierter 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass ermöglicht es, Module in einem Netzwerksegment im Daisy-Chain-Verfahren zu verketten. Dadurch sinkt der Bedarf an Switch-Hardware und Verkabelung an jedem Installationsort. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +10 bis +48 VDC. Die Konfiguration erfolgt über den integrierten Webserver.Für Industrieumgebungen mit starken Störeinflüssen bietet das Modul eine Ein-/Ausgangsisolation von 3000 VDC sowie einen EMS-Schutz nach IEC 61000-4-2, -4 und -5. Die Kommunikation unterstützt Modbus TCP, Modbus UDP, MQTT und SNMP V2c, und Firmware-Updates lassen sich über Ethernet einspielen. Das Metallgehäuse wird auf der DIN-Schiene oder an der Wand montiert und arbeitet im Temperaturbereich von -25 bis +75 °C.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFernდiagnose und WartungPrüfeinrichtungen
