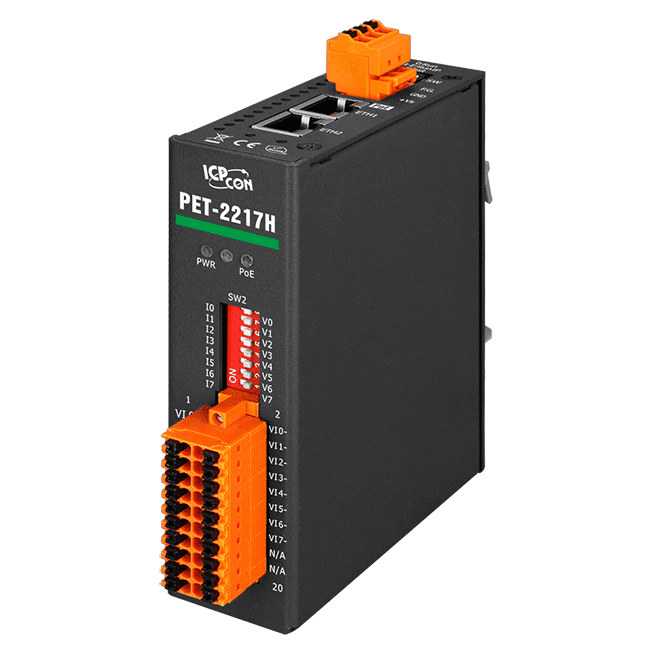

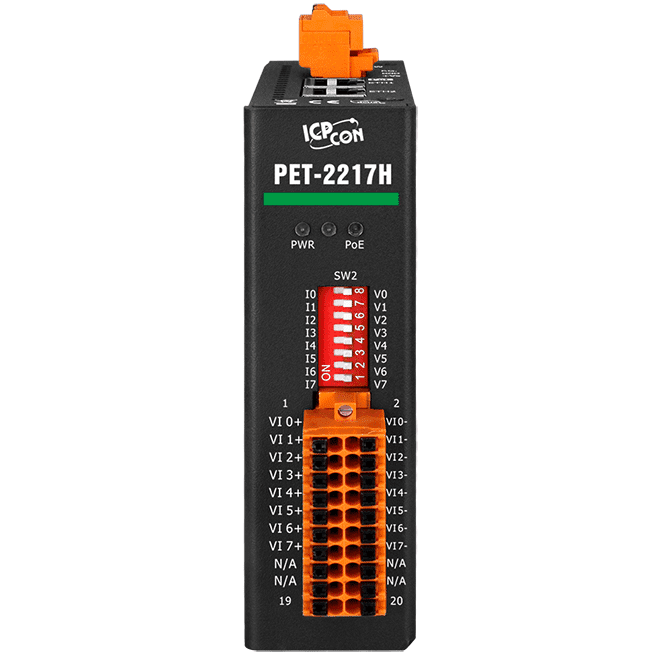

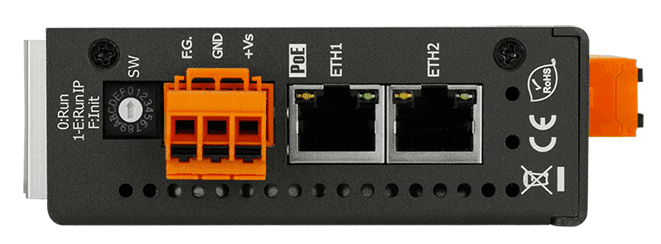

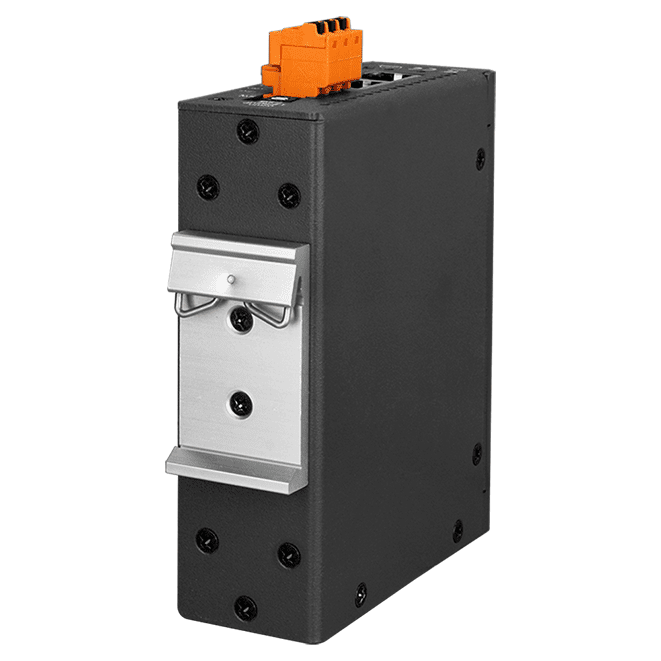

PET-2217H PoE-I/O-Modul mit 2-Port-Switch, 8-Kanal-High-Speed-AI

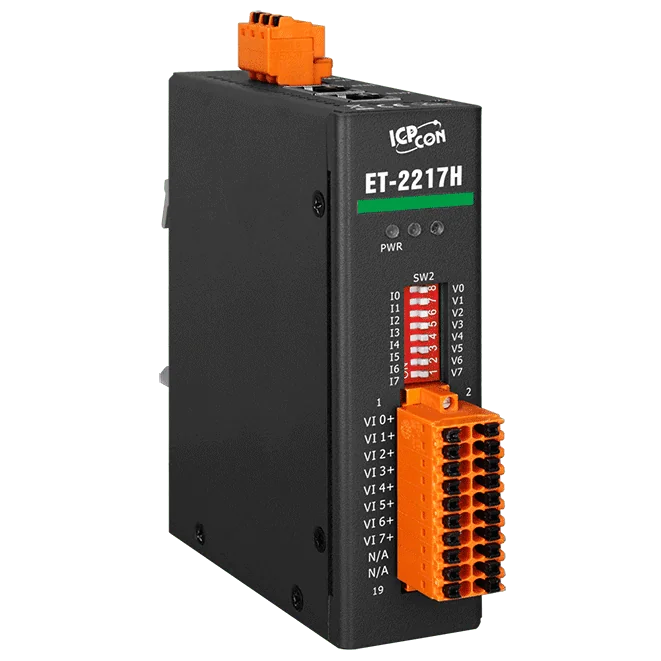

ET-2217H ist ein Ethernet-I/O-Modul für Ingenieure, die schnelle, mehrkanalige Analogerfassung an einem vernetzten Gerät benötigen. Seine acht differenziellen Eingänge lassen sich einzeln für Spannungs- oder Stromsignale konfigurieren; der Eingangstyp wird per DIP-Schalter eingestellt, mit Bereichen von ±2,5 V bis ±10 V sowie 0 ~ +20 mA, 4 ~ +20 mA und ±20 mA.Die Datenauflösung beträgt 16 Bit, und das Modul erfasst alle Kanäle bei Verwendung von TCP-Streaming mit einer Gesamtabtastrate von 8 kHz. Die verfügbare Abtastrate pro Kanal skaliert mit der Anzahl der genutzten Kanäle. Zu den Schutzfunktionen gehören ein Gleichtaktspannungsschutz von ±200 VDC, ein Überspannungsschutz von +50 VDC und ein Überstromschutz von 50 mA bei 50 VDC (max.). Die Isolationsfestigkeit beträgt 1500 VDC auf Ethernet und 3000 VDC auf I/O.Der integrierte Zwei-Port-Switch ermöglicht LAN-Bypass und Daisy-Chain-Verkabelung, was die Verdrahtung in verteilten Schaltschränken vereinfacht. Die Konfiguration erfolgt über den integrierten Webserver mit Passwort- und IP-Filter-Zugriffskontrolle. Unterstützte Protokolle sind Modbus TCP, Modbus UDP, MQTT und SNMP V2c; die Stromversorgung erfolgt über eine Klemmleiste mit +10 ~ +48 VDC.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

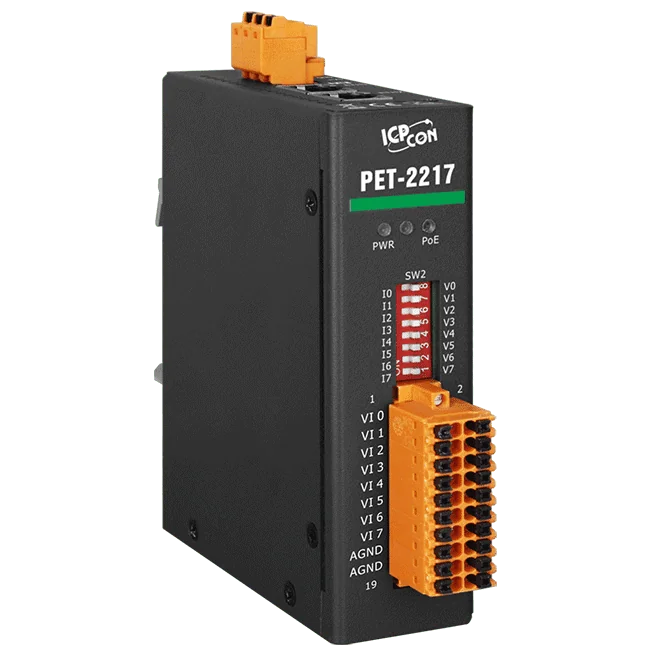

Das PET-2217 CR ist ein PoE-gespeistes Ethernet-Analogeingangsmodul mit 8 differentiellen oder 16 single-ended Kanälen. Jeder Kanal lässt sich einzeln für Spannungs- oder Strommessung konfigurieren, mit Messbereichen von ±150 mV bis ±10 V sowie 0 ~ +20 mA, +4 ~ +20 mA und ±20 mA. Es eignet sich für Ingenieure, die vernetzte Analogerfassung benötigen, ohne auf der I/O-Seite eine separate Steuerung einsetzen zu müssen.Der integrierte Schutz umfasst Überspannung bis 120 VDC und Überstrom bis 50 mA bei 110 VDC (max.), mit 3000 VDC I/O-Trennung und EMS-Schutz gemäß IEC 61000-4-2, -4 und -5. Das Modul verfügt über einen 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass, sodass Geräte entlang einer Netzwerkleitung in Reihe geschaltet werden können. Außerdem bietet es einen integrierten Webserver, Zugriffskontrolle per Passwort und IP-Filter sowie Dual-Watchdog-Unterstützung.Für die Integration unterstützt das Modul Modbus TCP, Modbus UDP, MQTT und SNMP V2c. MQTT-Publish und -Subscribe mit automatischer Wiederverbindung und Keep-Alive sowie SNMP-Trap-Meldungen bei I/O-Änderungen oder Neustarts unterstützen die Fernüberwachung und Wartung. Die Abtastrate lässt sich auf 20 Hz im Normalmodus oder 200 Hz im Schnellmodus einstellen.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

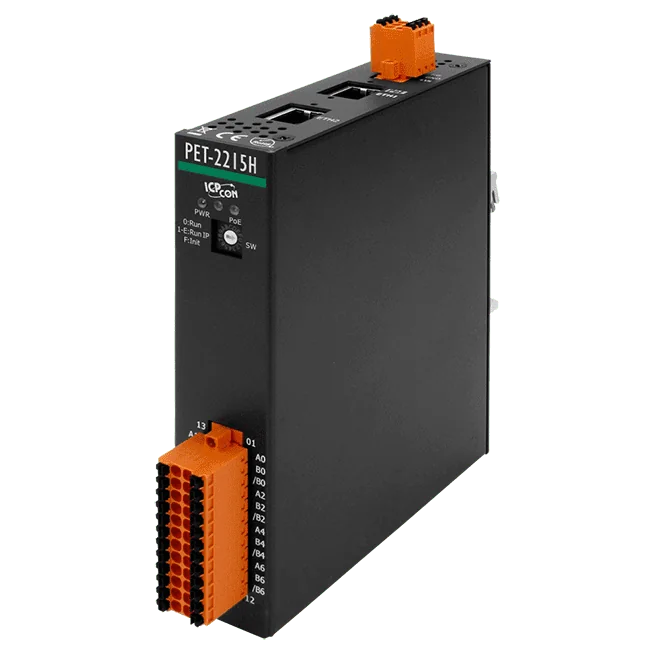

PET-2215H ist ein Ethernet-Anschlussmodul für RTD-Eingänge für Ingenieure, die mehrere Temperatursensoren schnell und zuverlässig auslesen müssen. Jeder seiner 8 Kanäle kann einzeln konfiguriert werden und unterstützt Pt100-, Ni120-, Cu50- und Cu100-Sensoren. Mit der 3-Leiter-Leitungswiderstandskompensation bleiben die Messwerte auch bei längeren Kabelstrecken genau. Eine Leitungsbruch-Erkennung ist an jedem Kanal verfügbar.Der integrierte 2-Port-Ethernet-Switch mit LAN-Bypass ermöglicht es, Module im Netzwerk in Reihe zu schalten. So reduzieren sich die im Schaltschrank benötigten Switches und Kabelverbindungen. Das Modul kann über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +10 ~ +48 VDC versorgt werden und wird über einen integrierten Webserver konfiguriert.Für elektrisch anspruchsvolle Industrieumgebungen bietet das Modul EMS-Schutz (EFT, ESD und Surge) sowie eine Potenzialtrennung von 3000 VDC zwischen I/O und Systemkreis. Das Metallgehäuse wird auf Hutschiene oder Wand montiert, und das Modul arbeitet im Bereich von -25 ~ +75 °C.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

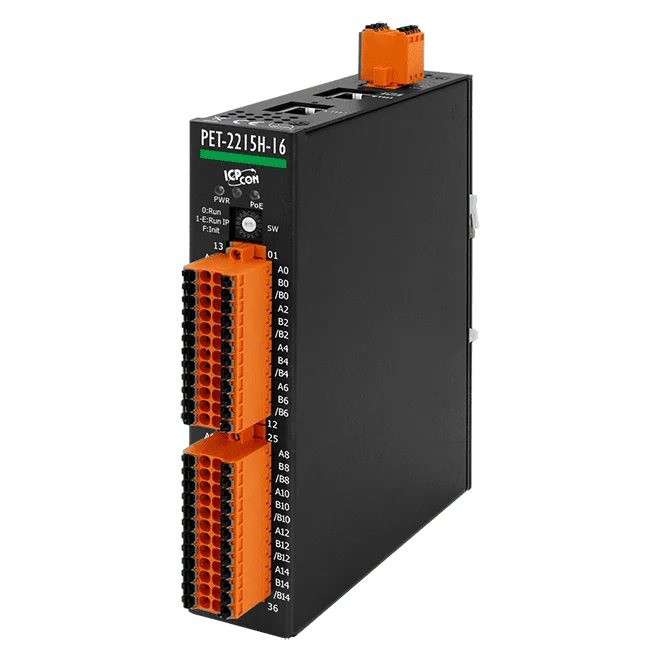

Das PET-2215H-16 CR ist ein RTD-Eingangsmodul mit 16 Kanälen für Ingenieure, die schnelle und präzise Temperaturmessungen über Ethernet benötigen. Jeder Kanal kann mit Pt100-, Ni120-, Cu50- oder Cu100-Sensoren bestückt werden und arbeitet im Fast Mode mit bis zu 90 Hz. Drahtbrucherkennung und Leitungswiderstandskompensation in 3-Leiter-Schaltung sorgen dafür, dass die Kabellänge die Messwerte weniger beeinflusst.Ein integrierter 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass ermöglicht es, Module in einem Netzwerksegment im Daisy-Chain-Verfahren zu verketten. Dadurch sinkt der Bedarf an Switch-Hardware und Verkabelung an jedem Installationsort. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +10 bis +48 VDC. Die Konfiguration erfolgt über den integrierten Webserver.Für Industrieumgebungen mit starken Störeinflüssen bietet das Modul eine Ein-/Ausgangsisolation von 3000 VDC sowie einen EMS-Schutz nach IEC 61000-4-2, -4 und -5. Die Kommunikation unterstützt Modbus TCP, Modbus UDP, MQTT und SNMP V2c, und Firmware-Updates lassen sich über Ethernet einspielen. Das Metallgehäuse wird auf der DIN-Schiene oder an der Wand montiert und arbeitet im Temperaturbereich von -25 bis +75 °C.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFernდiagnose und WartungPrüfeinrichtungen
