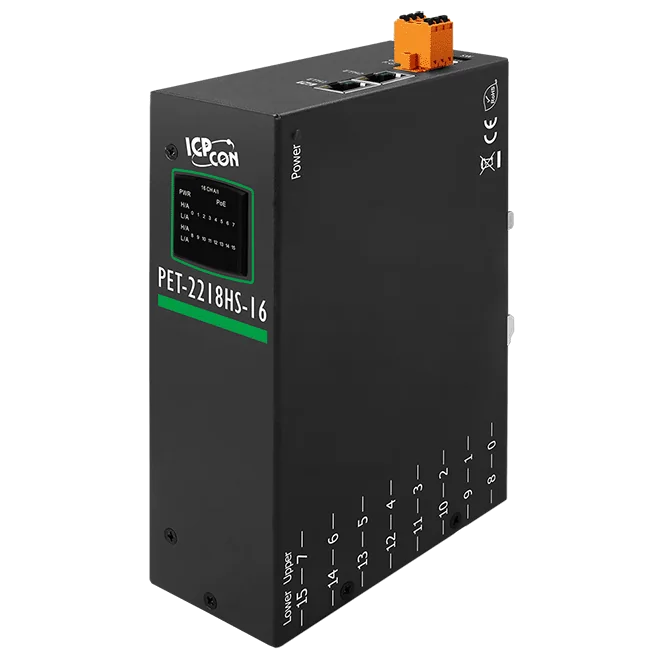

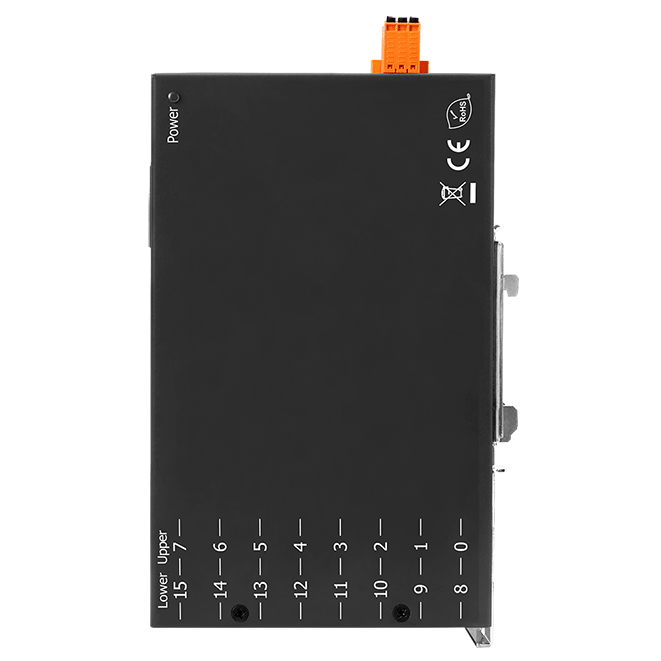

PET-2218HS-16 PoE-Thermoelement-Eingangsmodul, 16-Kanal Hochgeschwindigkeits-Analogeingang
16-Kanal-Hochgeschwindigkeits-Thermoelement-Eingangsmodul mit PoE und 2-Port-Ethernet-Switch für Daisy-Chain-Verkabelung, Abtastung mit 100 Hz pro Kanal im Schnellmodus.

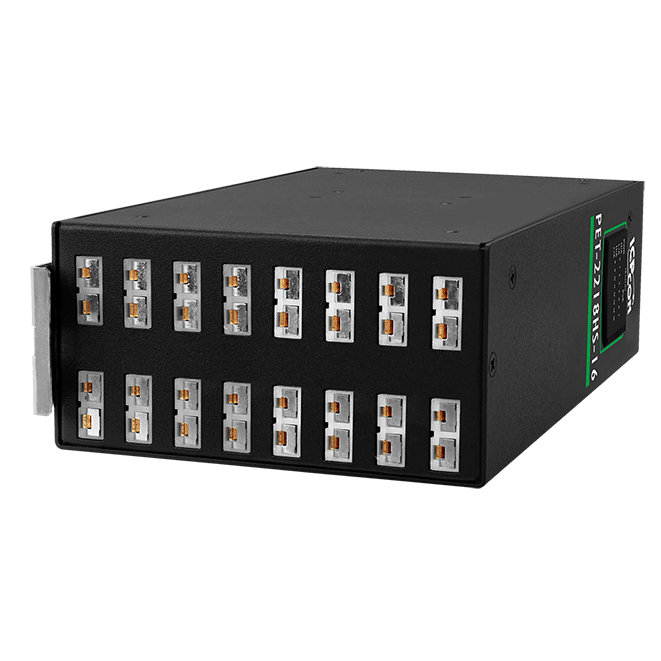

- 16 Thermoelement-Eingangskanäle mit individueller Kanalkonfiguration
- Abtastung im Schnellmodus mit 100 Hz pro Kanal, Normalmodus mit 1,5 Hz
- Automatische Vergleichsstellenkompensation auf allen Kanälen und Drahtbrucherkennung
- Integrierter 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass für Daisy-Chain-Verkabelung
- Unterstützung für Modbus TCP, Modbus UDP, MQTT und SNMP V2c mit integriertem Webserver
- 3000-VDC-I/O-Isolation und EMS-Schutz (EFT, ESD, Überspannung)
889,00 € pro Stück
| 1-9 Stück | 889,00 € | |
|---|---|---|
| 10-30 Stück | 844,00 € | −5 % |
| ab 31 Stück | 800,00 € | −10 % |
Produktinformationen "PET-2218HS-16 PoE-Thermoelement-Eingangsmodul, 16-Kanal Hochgeschwindigkeits-Analogeingang"

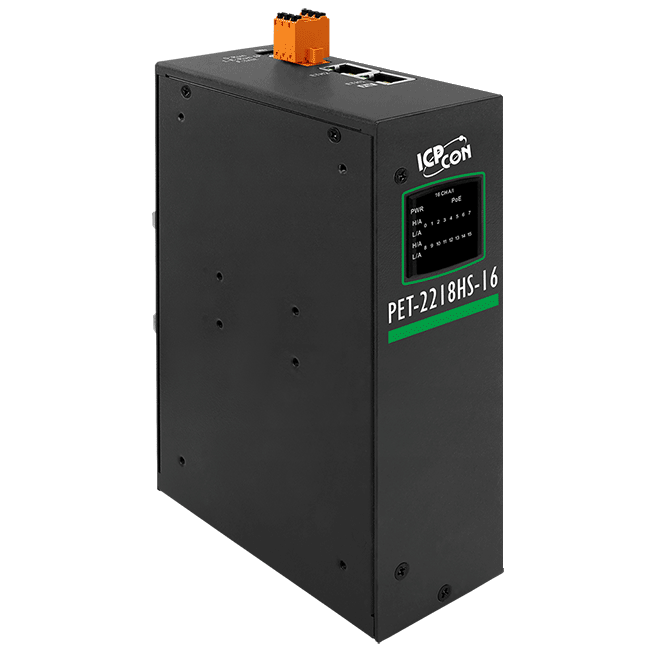

Das PET-2218HS-16 CR ist ein per PoE versorgtes Ethernet-I/O-Modul, das 16 Thermoelement-Eingänge ins Netzwerk bringt, im Schnellmodus mit 100 Hz pro Kanal abgetastet. Es unterstützt eine breite Auswahl an Thermoelementtypen, darunter J, K, T, E, R, S, B, N, C, L, M und L DIN43710, und jeder Kanal lässt sich einzeln konfigurieren. Eine automatische Vergleichsstellenkompensation wird auf alle Kanäle angewendet, und die Drahtbrucherkennung pro Kanal hilft, unterbrochene Sensoranschlüsse zu identifizieren.
Ein integrierter 2-Port-10/100-Base-Tx-Switch ermöglicht es, Module im Netzwerk in Reihe zu schalten. Dadurch reduzieren sich Verkabelung und Switch-Hardware bei Installationen mit mehreren Modulen. Die Konfiguration erfolgt über den integrierten Webserver, und das Modul unterstützt Modbus TCP, Modbus UDP, MQTT und SNMP V2c, mit Passwort- und IP-Filter-Zugriffskontrolle. Die Firmware lässt sich über Ethernet aktualisieren.
Für elektrisch stark belastete Anlagen bietet das Modul eine 3000-VDC-I/O-Isolation sowie EMS-Schutz gegen EFT, ESD und Überspannungsereignisse. Es wird über PoE (IEEE 802.3af, Klasse 1) oder eine Klemmleisten-Versorgung mit +10 ~ +48 VDC betrieben und arbeitet im Betriebsbereich von -25 ~ +75 °C.
Anwendungen
- SMD-Bestückungsfertigung
- Leiterplattenfertigung
- Schuhproduktion
- Lebensmittelindustrie
- Pharmaindustrie
- Allgemeine Temperaturmessung in verschiedenen Branchen
| Analogeingänge: | 16 |
|---|---|
| Betriebstemperatur: | -25 ~ +75 °C |
| Gehäuse: | Metall |

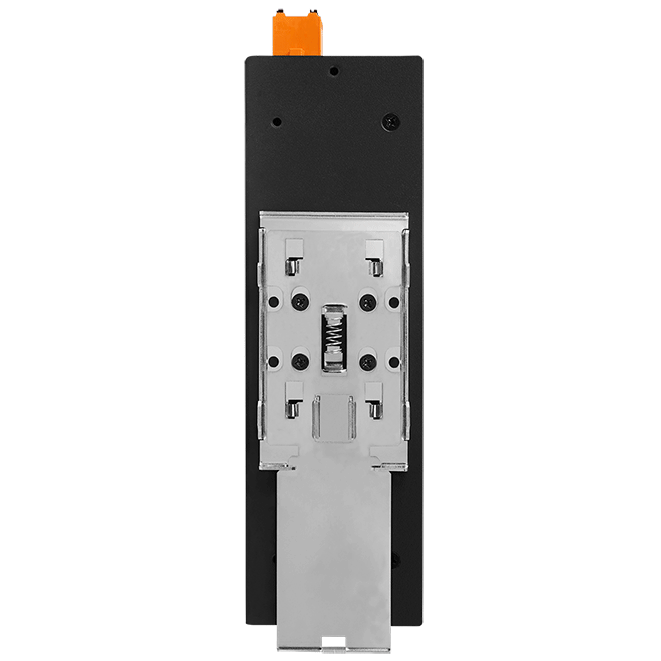

| Montage: | DIN-Schiene, Wand |
| Produkttyp: | I/O-Modul |
| Protokoll: | Modbus TCP, Modbus UDP, MQTT, SNMP v2c |
| Schnittstelle: | Ethernet |
| Stromeingang: | +10 ~ +48 VDC |
| Ports: | 2 |
| PoE: | Ja |
| Isolation: | 3000 VDC |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| CPU | 32-Bit ARM |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | I/O: 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±2 kV für Stromversorgungsleitung |

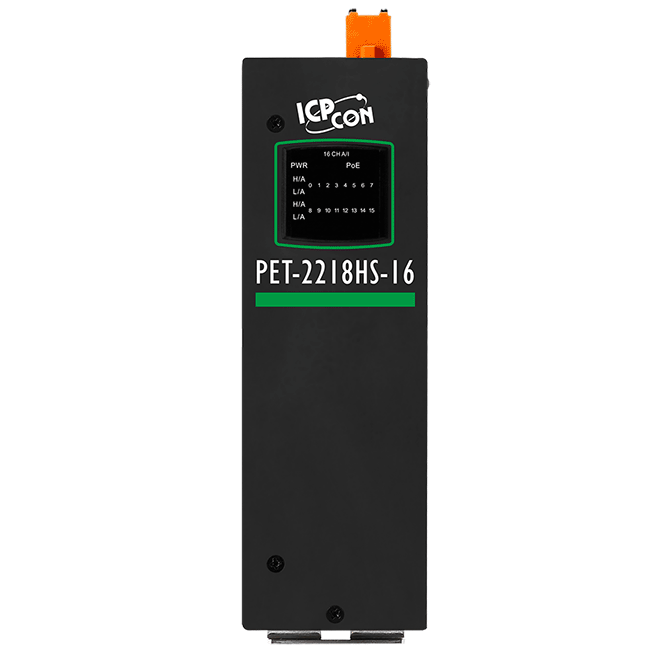

| LED-Anzeigen | |
| Status | Run, Ethernet, PoE |
| Analogeingang | |
| Kanäle | 16 |
| Sensortyp | Thermoelement (J, K, T, E, R, S, B, N, C, L, M, LDIN43710) |
| Auflösung | 16-Bit |
| Genauigkeit | ±0,1 % des Endwerts |
| Abtastrate | Normalmodus: 1,5 Hz (pro Kanal) Schnellmodus: 100 Hz (pro Kanal) |
| Überspannungsschutz | 30 VDC |
| Individuelle Kanalkonfiguration | Ja |
| Erkennung von Drahtbruch | Ja |
| Ethernet | |

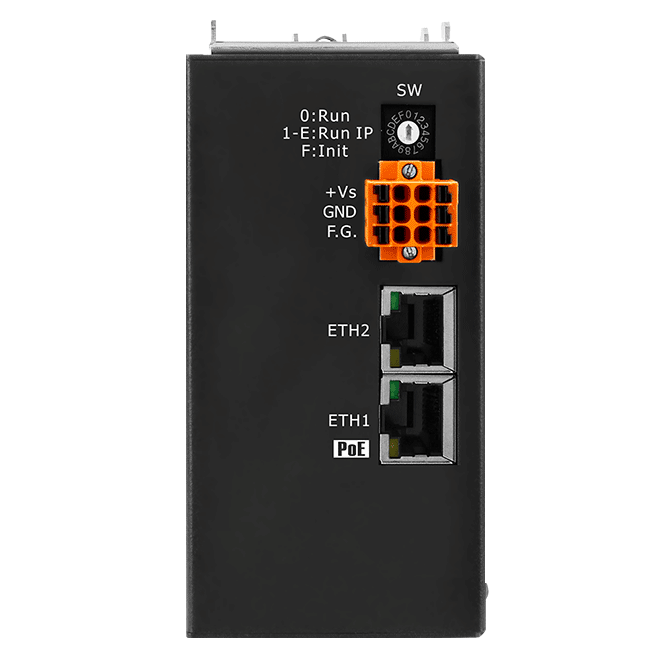

| Ports | 2 x RJ-45, 10/100 Base-TX, Switch-Ports |
| PoE | Ja |
| LAN-Bypass | Ja |
| Zugangskontrolle | Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 2.2 W (max.) |
| Stromversorgung über PoE | IEEE 802.3af, Klasse 1 |
| Stromversorgung über Klemmenblock | +10 ~ +48 VDC |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | 54 x 196 x 113 (W x L x H) |

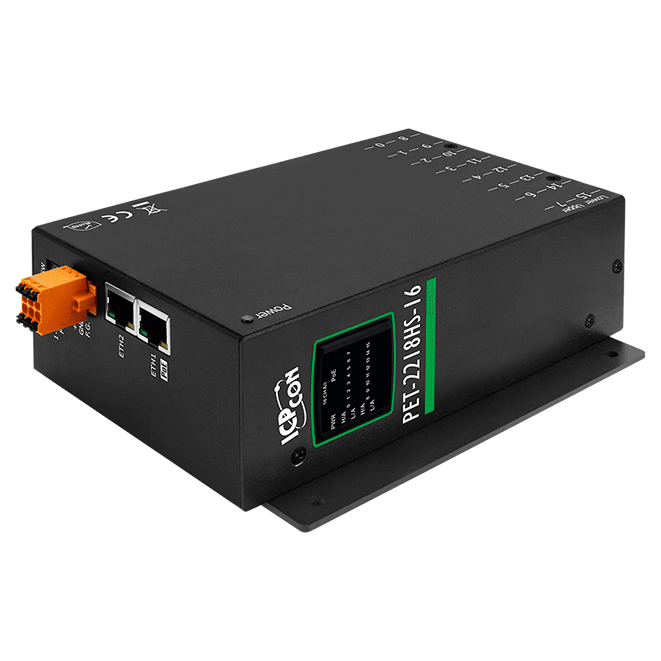

| Installation | DIN-Schienenmontage / Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Anmelden
Zubehör
Der ASO-0023 ist ein optionaler Wandmontagesatz für Module mit einem 44 mm breiten Metallgehäuse. Damit lässt sich ein kompatibles Modul ohne Hutschiene an einer Wand oder Platte befestigen, was sich für Installationen eignet, in denen eine Hutschienenmontage nicht praktikabel ist.Der Satz enthält zwei Wandhalterungen und sechs Schrauben, sodass alles für die Befestigung Erforderliche im Lieferumfang enthalten ist. Es handelt sich um ein Zubehörteil, das separat vom vorgesehenen Modul bestellt werden muss.Das Produkt ist als RoHS- und WEEE-konform gelistet. Prüfen Sie die Gehäusebreite Ihres Moduls vor der Bestellung anhand der Spezifikation von 44 mm.AnwendungenWand- oder Plattenmontage von Modulen mit 44 mm breitem Metallgehäuse
ASO-0059 ist ein optionaler Wandmontagesatz für die USB-4018HS-Serie. Er ist für Module im Metallgehäuse mit einer Breite von 153 mm ausgelegt und ermöglicht eine einfache Befestigung des Geräts an der Wand, statt es auf einer Platte oder Hutschiene zu montieren.Der Satz wird mit allem Notwendigen für die Befestigung geliefert:Ein WandmontagewinkelVier SchraubenDer ASO-0059 ist RoHS- und WEEE-zertifiziert. Vergleichen Sie vor der Bestellung die Gehäusebreite Ihres Moduls mit der Spezifikation von 153 mm.AnwendungenWandmontage eines 153 mm breiten USB-4018HS-Moduls im Metallgehäuse
Ähnliche Produkte
Das ET-2218HS-16 CR ist ein Ethernet-I/O-Modul, das 16 Thermoelement-Eingänge ins Netzwerk einbindet. Jeder Kanal lässt sich einzeln konfigurieren und im Fast Mode mit bis zu 100 Hz abtasten. Eine Drahtbruch-Erkennung meldet unterbrochene Sensorleitungen. Die automatische Kaltstellenkompensation wird für alle Kanäle angewendet, sodass sich Standard-Thermoelementtypen ohne externe Referenzhardware anschließen lassen.Ein integrierter 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass ermöglicht es, Module im Netzwerk per Daisy Chain zu verketten, was Verkabelung und Switch-Infrastruktur reduziert. Die Konfiguration erfolgt über den integrierten Webserver. Das Modul übermittelt Daten über Modbus TCP/UDP, MQTT und SNMP V2c. Die Firmware lässt sich über Ethernet aktualisieren.Für elektrisch störanfällige Anlagen bietet das Modul Schutz gegen EFT, ESD und Überspannung sowie eine I/O-Isolation von 3000 VDC. Es ist in einem Metallgehäuse untergebracht, lässt sich auf Hutschiene oder Wand montieren und ist für den Betrieb bei -25 ~ +75 °C ausgelegt.AnwendungenFertigung von SMD-BaugruppenLeiterplattenfertigungSchuhfertigungLebensmittelindustriePharmaindustrieAlle industriellen Temperaturmessanwendungen

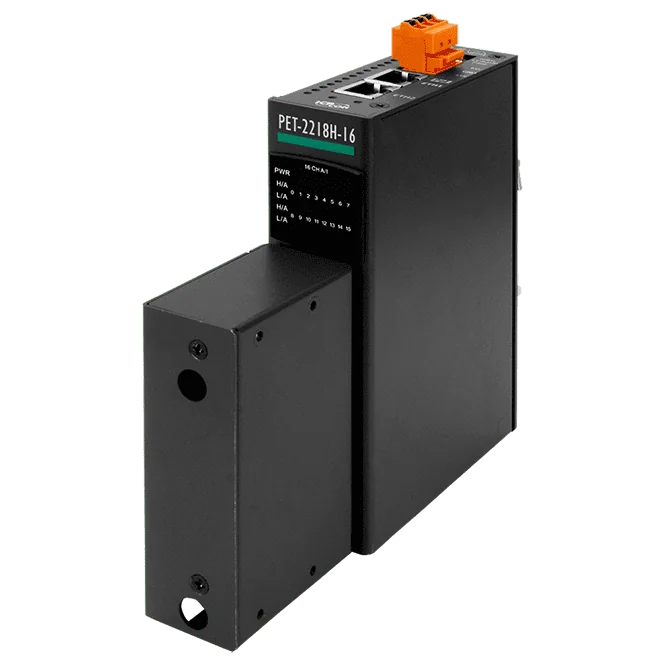

PoE-I/O-Modul mit 2-Port-Ethernet-Switch, 16-Kanal-Hochgeschwindigkeits-Thermoelementeingang, 100 S/s. Inklusive Tochterplatine CN-1826M.

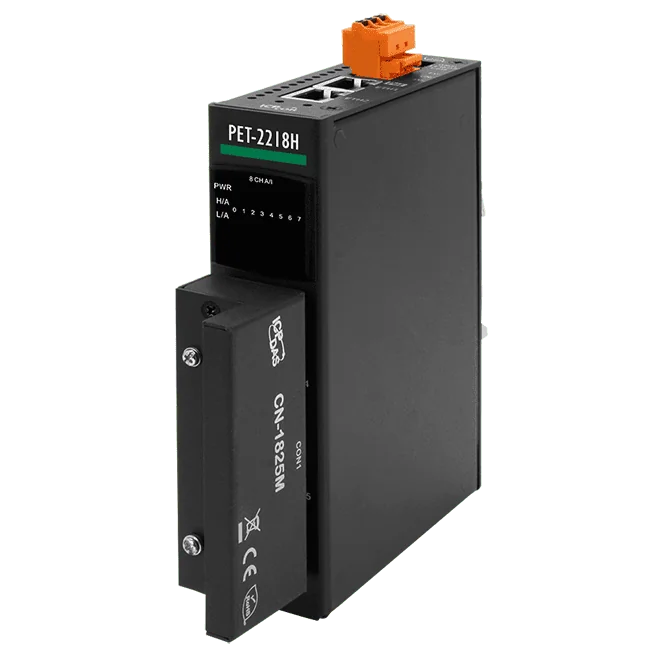

PoE-I/O-Modul mit 2-Port-Ethernet-Switch, 8-Kanal-Hochgeschwindigkeits-Thermoelementeingang, 100 S/s. Inklusive Tochterplatine CN-1825M.
