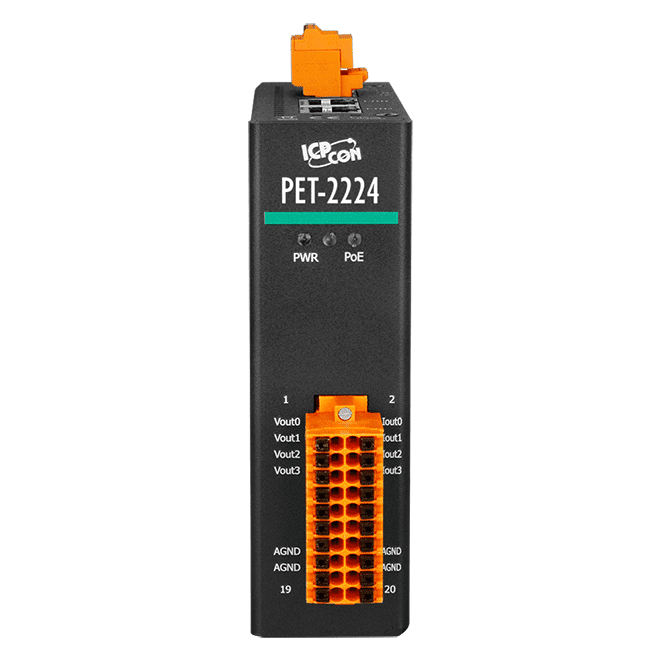

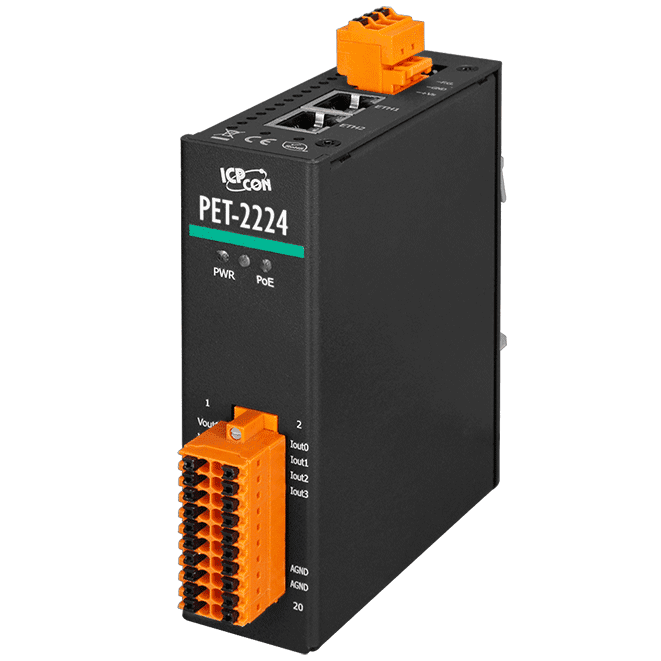

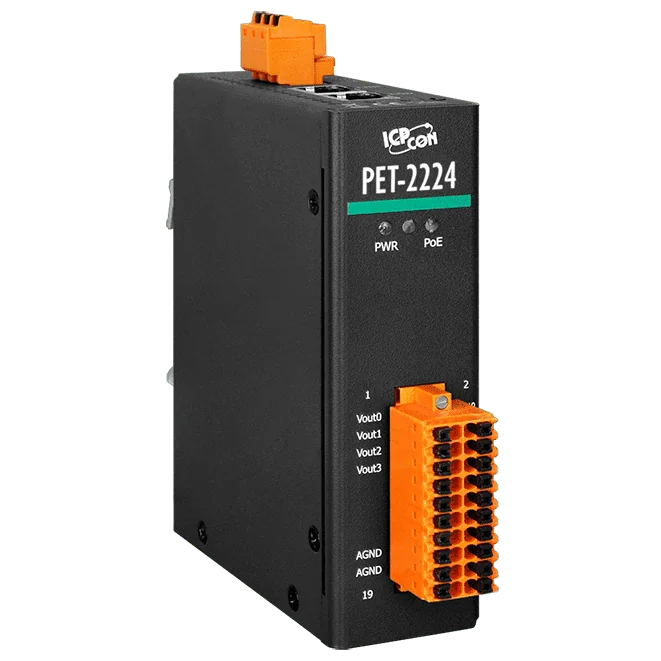

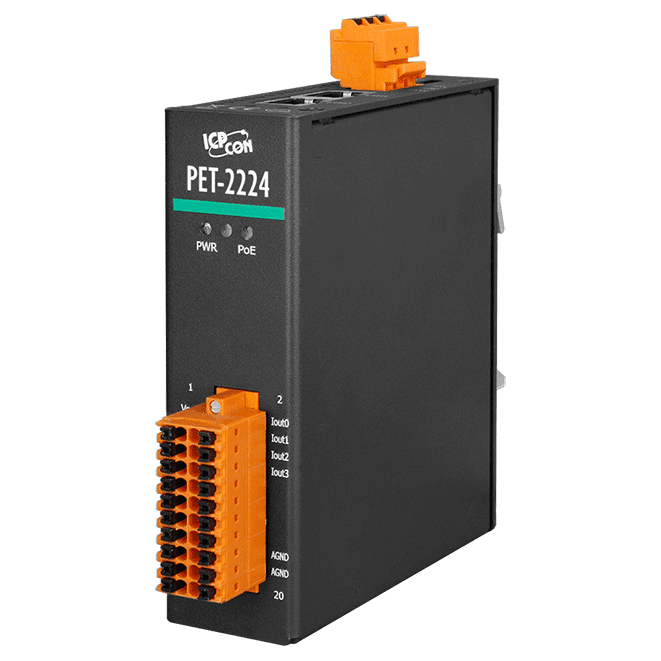

PET-2224 PoE-I/O-Modul, 4-Kanal-Analogausgang, 2-Port-Ethernet-Switch
4-Kanal-Analogausgangsmodul mit Spannungs- und Strombereichen, Unterstützung für Modbus TCP/UDP, MQTT und SNMP V2c sowie einem 2-Port-Switch für die Verdrahtung in Reihe.
- Vier Analogausgänge mit Spannungs- (0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V) und Strombereichen (0 ~ 20 mA, 4 ~ 20 mA)
- 12 Bit Auflösung, ±0,1 % FSR Genauigkeit und 1 ms Ausgangsreaktionszeit pro Kanal
- Programmierbare Einschalt- und Sicherheitswerte, mit Drahtbrucherkennung an den 4 ~ 20 mA-Kanälen
- Integrierter 2-Port-Ethernet-Switch mit LAN-Bypass für die Verdrahtung in Reihe
- Unterstützung für Modbus TCP/UDP, MQTT und SNMP V2c sowie Konfiguration über den integrierten Webserver
- Spannungsversorgung über PoE (IEEE 802.3af, Klasse 2) oder Klemmleiste mit +10 ~ +48 VDC
419,00 € pro Stück
| 1-9 Stück | 419,00 € | |
|---|---|---|
| 10-30 Stück | 399,00 € | −5 % |
| ab 31 Stück | 378,00 € | −10 % |
Produktinformationen "PET-2224 PoE-I/O-Modul, 4-Kanal-Analogausgang, 2-Port-Ethernet-Switch"
PET-2224 CR ist ein PoE-I/O-Modul mit vier Analogausgängen, die wahlweise in den Bereichen 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, 0 ~ 20 mA und 4 ~ 20 mA betrieben werden können. Jeder Kanal lässt sich einzeln konfigurieren, mit programmierbaren Einschalt- und Sicherheitswerten; an den 4 ~ 20 mA-Ausgängen steht zusätzlich eine Drahtbrucherkennung zur Verfügung.
Der integrierte 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass ermöglicht es, Geräte entlang einer Netzwerkstrecke in Reihe zu verschalten, sodass weniger separate Switches benötigt werden. Das Modul unterstützt Modbus TCP, Modbus UDP, MQTT und SNMP V2c und lässt sich damit in SCADA-Systeme, MQTT-Broker und Netzwerkmanagement-Software integrieren. Die Konfiguration erfolgt über den integrierten Webserver.
Für elektrisch störanfällige Umgebungen bietet das Modul eine I/O-Isolation von 3000 VDC sowie EMS-Schutz gegen EFT, ESD und Überspannungsereignisse. Die Spannungsversorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 2) oder über eine Klemmleiste mit +10 ~ +48 VDC.
Anwendungen
- Fabrikautomation
- Maschinenautomation
- Gebäudeautomation
- Ferndiagnose und Wartung
- Prüfeinrichtungen
| Analogausgänge: | 4 |
|---|---|
| Betriebstemperatur: | -25 ~ +75 °C |
| Gehäuse: | Metall |
| Montage: | DIN-Schiene, Wand |
| Produkttyp: | Ethernet-I/O-Modul |
| Protokoll: | Modbus TCP, Modbus UDP, MQTT, SNMP v2c |
| Schnittstelle: | Ethernet |
| Stromeingang: | PoE oder +10 ~ +48 VDC |
| Ports: | 2 |
| PoE: | Ja |
| Isolation: | 3000 VDC |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| CPU | 32-Bit ARM |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | I/O: 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±2 kV für Stromversorgungsleitung |
| LED-Anzeigen | |
| Status | Run, Ethernet, PoE |
| Analogausgang | |
| Kanäle | 4 |
| Typ | Spannung, Strom |
| Bereich | Spannung: 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC Strom: 0 ~ 20 mA, 4 ~ 20 mA |
| Auflösung | 12-Bit |
| Genauigkeit | ±0,1 % des Endwerts |
| Kurzschlussschutz | Ja |
| DA-Ausgang Reaktionszeit | 1 ms pro Kanal |
| Programmierbare Ausgangsflanke | Spannung: 0,0625 ~ 512 V/Sekunde Strom: 0,125 ~ 1024 mA/Sekunde |
| Erkennung von Drahtbruch | Nur für 4 ~ 20 mA |
| Spannungsausgangsfähigkeit | 10 V @ 10 mA |
| Strombelastungswiderstand | 500 Ω |
| Individuelle Kanalkonfiguration | Ja |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| Ethernet | |

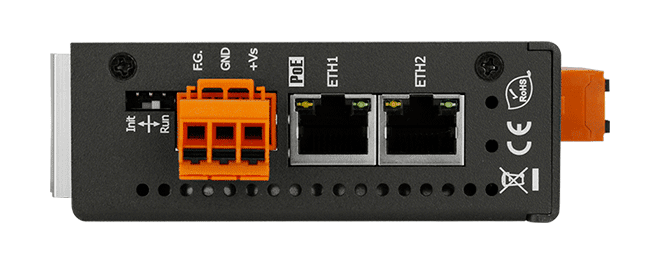

| Ports | 2 x RJ-45, 10/100 Base-TX, Switch-Ports |
| PoE | Ja |
| LAN-Bypass | Ja |
| Zugangskontrolle | Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 5,2 W (max.) |
| Stromversorgung über PoE | IEEE 802.3af, Klasse 2 |
| Stromversorgung über Klemmenblock | +10 ~ +48 VDC |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | 33 x 126 x 117 (W x L x H) |

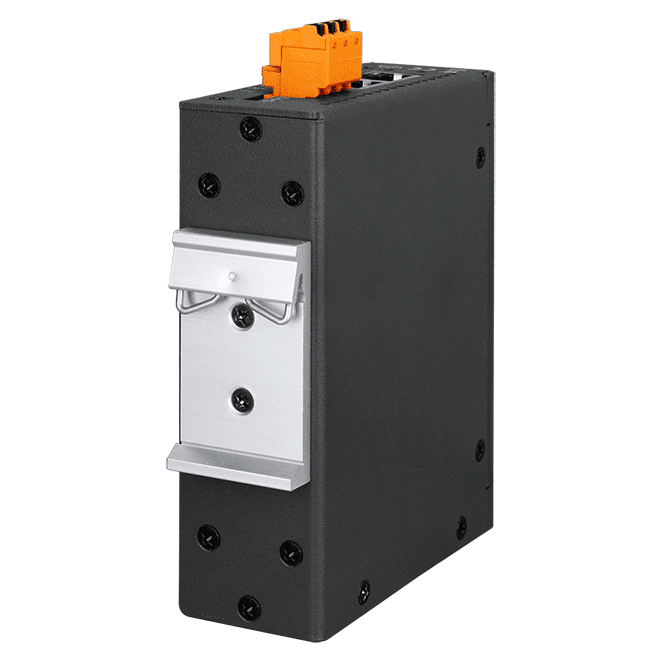

| Installation | DIN-Schienenmontage / Wandmontage (optional ASO-0015) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Zubehör
ASO-0015 ist ein optionaler Wandmontagesatz für Module mit Metallgehäuse und einer Gehäusebreite von 28 mm. Damit lässt sich das Modul ohne Hutschiene an einer Wand oder Platte befestigen, was sich für Installationen eignet, bei denen der Platz auf der Hutschiene begrenzt ist oder die Montagefläche eben ist.Der Satz enthält zwei Wandmontagewinkel und sechs Schrauben, sodass alles für die Befestigung benötigte in einer Verpackung geliefert wird. Die Abmessungen des Winkels gibt der Hersteller in Millimetern an.Der Satz ist RoHS- und WEEE-zertifiziert. Prüfen Sie vor der Bestellung die Gehäusebreite Ihres Moduls, da dieses Zubehör nur für die Größe 28 mm ausgelegt ist.AnwendungenWandmontage von Metallgehäuse-Modulen mit 28 mm Breite in Schaltschränken und SchalttafelnInstallationen, bei denen die Hutschienenmontage nicht praktikabel ist
Ähnliche Produkte
Das PET-2228 CR stellt acht Analogausgangskanäle für Steuer- und Stellaufgaben in Ethernet-Netzwerken bereit. Jeder Kanal lässt sich auf einen von mehreren Spannungsbereichen (0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC) oder Strombereiche (0 ~ 20 mA, 4 ~ 20 mA) einstellen, bei 12 Bit Auflösung und einer Genauigkeit von ±0,1 % des Endwerts (FSR). Die Ausgangswerte beim Einschalten und die Sicherheitswerte sind programmierbar; eine Drahtbrucherkennung steht an den 4 ~ 20 mA-Kanälen zur Verfügung.Das Modul ist für eine einfache und kostengünstige Installation ausgelegt. Ein integrierter 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass unterstützt die Verkabelung im Daisy-Chain-Betrieb, und die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 3) oder über eine Klemmleiste mit +10 ~ +48 VDC. Eine doppelte Watchdog-Überwachung (Modul und Kommunikation) sowie die I/O-Paarverbindung (Push und Pull) unterstützen einen vorhersehbaren Betrieb.Als Kommunikationsoptionen stehen Modbus TCP und Modbus UDP sowie MQTT zur Verfügung, wobei das Modul als Publisher und Subscriber arbeitet, und SNMP V2c mit Trap-Unterstützung zur Meldung von Kanalzustandsänderungen und Neustarts. Ein integrierter Webserver übernimmt die Konfiguration; der Zugriff ist durch Passwort und IP-Filter geschützt. Das Metallgehäuse ist für die Montage auf DIN-Schiene oder Wand ausgelegt, mit einem Betriebsbereich von -25 ~ +75 °C.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

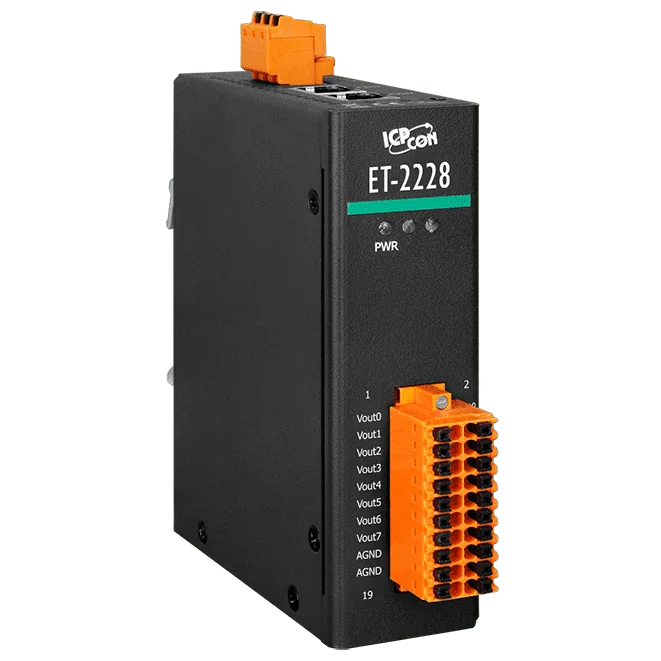

Das ET-2228 CR stellt acht Analogausgangskanäle bereit, um Spannungs- oder Stromsignale über ein Ethernet-Netzwerk anzusteuern. Jeder Kanal kann für 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, 4 ~ 20 mA oder 0 ~ 20 mA konfiguriert werden, mit 12-Bit-Auflösung und einer Genauigkeit von ±0,1 % des FSR.Ein integrierter 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass ermöglicht die Verdrahtung in einer Daisy-Chain, wodurch der Bedarf an separaten Switches sinkt. Die Konfiguration erfolgt über einen integrierten Webserver. Das Modul unterstützt Modbus TCP und Modbus UDP, MQTT Publish und Subscribe sowie SNMP V2c mit Trap-Meldungen.Für einen zuverlässigen Betrieb in industriellen Umgebungen bietet das Modul eine I/O-Isolation von 3000 VDC sowie einen EMS-Schutz gegen EFT, ESD und Überspannung. Einschaltwerte und sichere Ausgangswerte sind programmierbar, eine Drahtbrucherkennung ist an den 4 ~ 20 mA-Ausgängen verfügbar und zwei Watchdog-Funktionen werden unterstützt.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

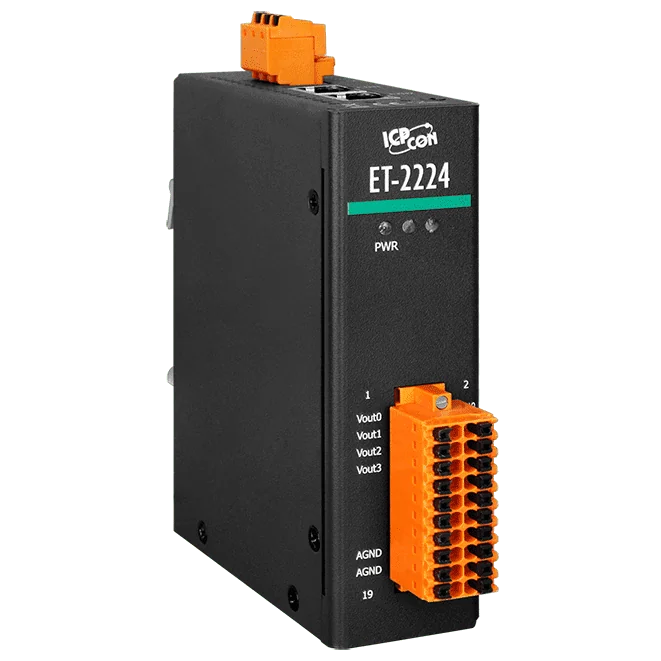

Das ET-2224 ist ein Ethernet-Remote-I/O-Modul mit vier Analogausgängen, die wahlweise als Spannung oder Strom ausgegeben werden. Ingenieure können pro Kanal zwischen 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC, 0 ~ 20 mA und 4 ~ 20 mA wählen. Einschaltwerte und Sicherheitswerte sind konfigurierbar, und die 4 ~ 20 mA-Ausgänge verfügen über eine Drahtbrucherkennung.Ein integrierter 2-Port-Switch mit LAN-Bypass ermöglicht es, Module im Netzwerk in Reihe zu schalten (Daisy-Chain). Dadurch reduzieren sich Verkabelungsaufwand und Switch-Hardware. Das Modul meldet den I/O-Status über Modbus TCP/UDP und kann als MQTT-Publisher und -Subscriber arbeiten oder SNMP-V2c-Informationen und Traps an Netzwerkmanagement-Software senden.Der ET-2224 CR ist die RoHS-konforme Bestellvariante. Er bietet 3000 VDC I/O-Isolation sowie EMS-Schutz gegen EFT, ESD und Überspannung. Die Konfiguration erfolgt über einen integrierten Webserver mit Passwort- und IP-Filter-Zugriffsschutz.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen
