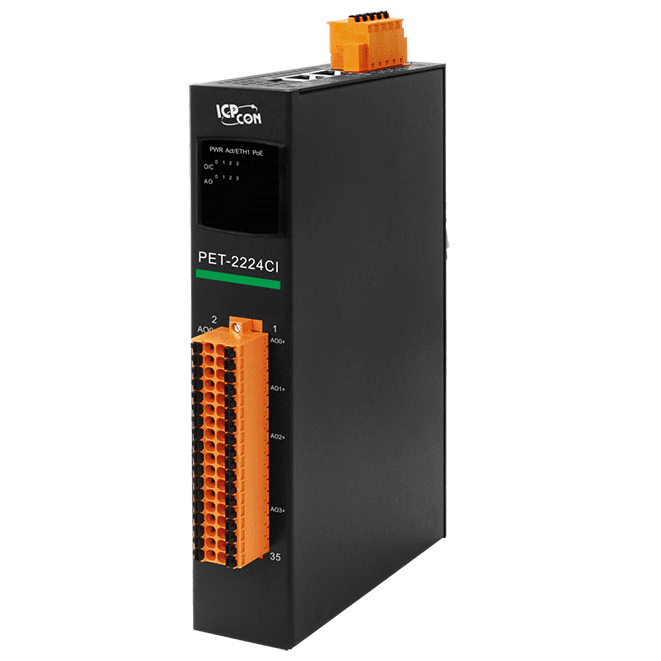

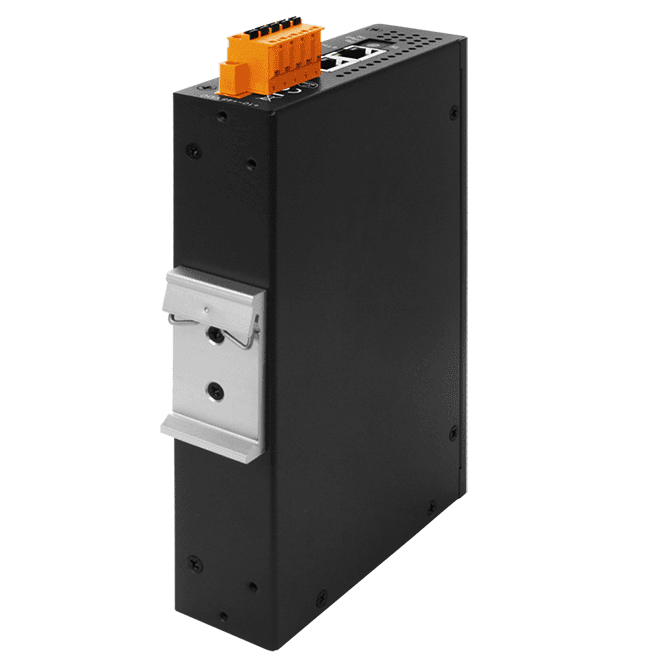

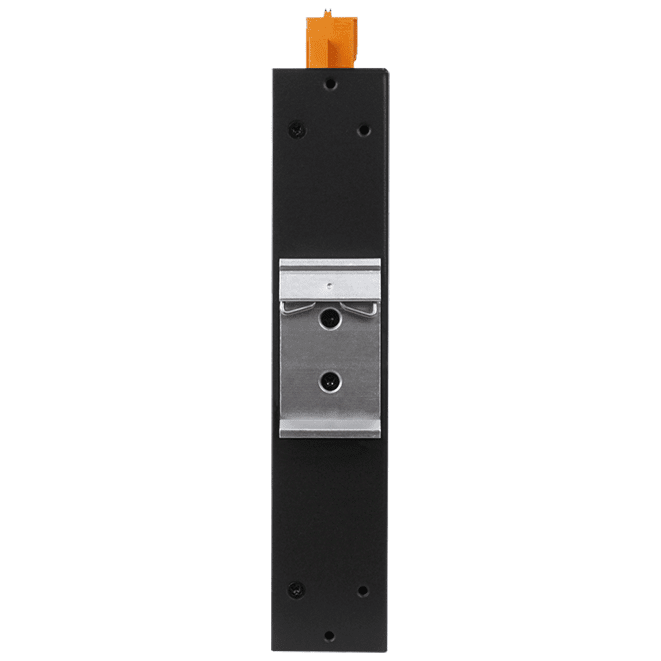

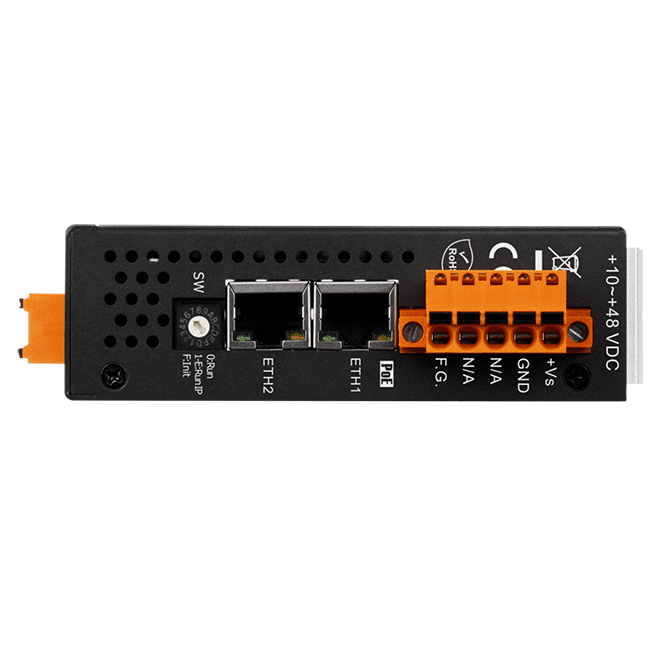

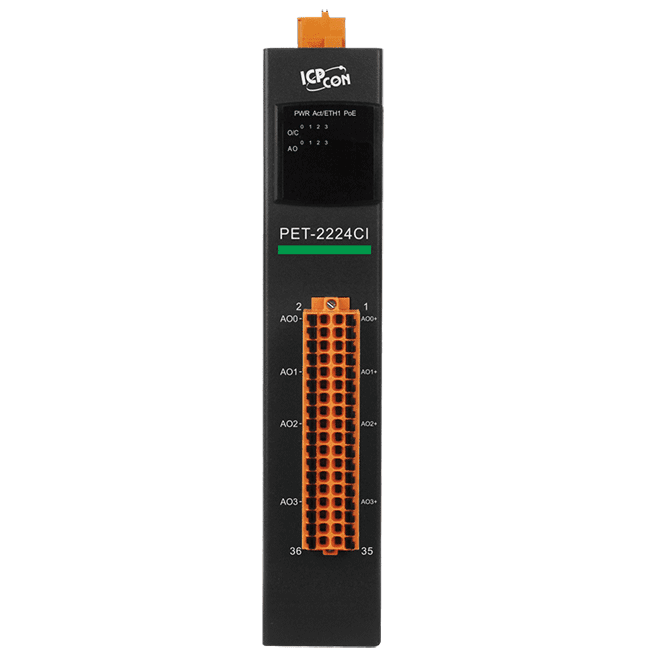

PET-2224CI PoE-I/O-Modul mit 2-Port-Switch, 4-Kanal-Analogausgang

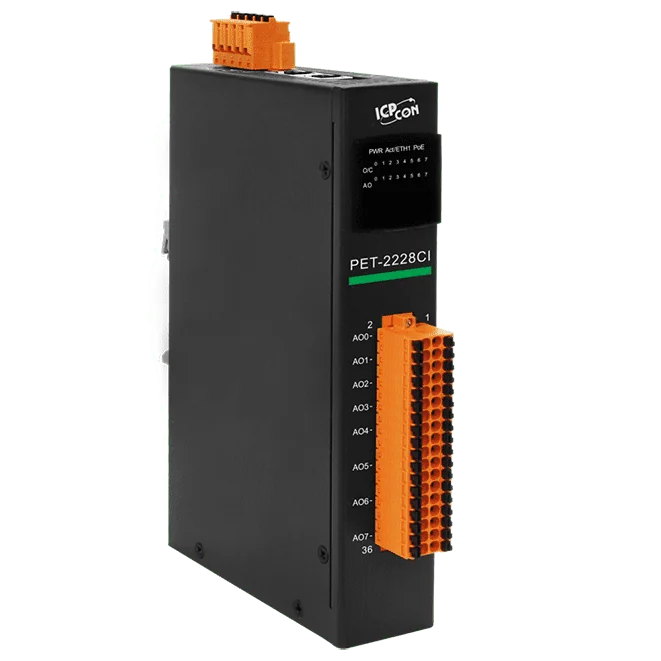

Das PET-2228CI ist ein 8-Kanal-Analogausgangsmodul für Ethernet-basierte Steuerungsnetzwerke. Jeder Kanal kann einzeln für 0 ~ 5 V, 0 ~ 10 V, 4 ~ 20 mA oder 0 ~ 20 mA Ausgang konfiguriert werden, wobei Spannung oder Strom per Software gewählt wird. Programmierbare Einschalt- und Sicherheitswerte definieren den Ausgangszustand beim Hochfahren und bei Kommunikationsstörungen; zudem steht eine Drahtbruch-Erkennung an den 4 ~ 20 mA-Kanälen zur Verfügung.Die Stromversorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 3) oder über eine Schraubklemme mit +10 ~ +48 VDC. Ein 2-Port-Switch mit LAN-Bypass ermöglicht die Verdrahtung im Daisy-Chain-Verfahren, und das Modul unterstützt eine duale Watchdog-Überwachung. Die I/O-Paarverbindung erlaubt es, Analogeingangsdaten entfernter Module im Pull-Modus über Modbus TCP auf lokale AO-Kanäle zu schreiben, was überall dort nützlich ist, wo Daten zwischen entfernten Einheiten gemeinsam genutzt werden.Das Modul kann als MQTT-Publisher und -Subscriber arbeiten, den I/O-Status als Topics veröffentlichen und Nachrichten aus abonnierten Topics empfangen. Automatische Wiederverbindung und ein Keep-Alive-Intervall helfen, die Verbindung zum Broker aufrechtzuerhalten. Die Isolation beträgt 3000 VDC für I/O und zwischen den Kanälen, und der integrierte Webserver übernimmt die Konfiguration.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFernդiagnose und WartungPrüfeinrichtungen

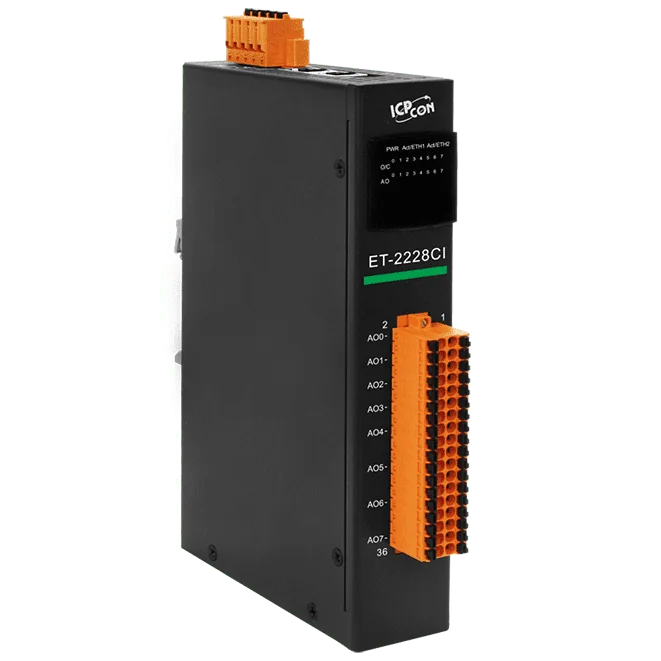

ET-2228CI CR ist ein Ethernet-I/O-Modul mit acht differenziellen Analogausgängen, die jeweils einzeln für Spannung (0 ~ +5 VDC, 0 ~ +10 VDC) oder Strom (0 ~ 20 mA, 4 ~ 20 mA) konfiguriert werden können. Es eignet sich für Ingenieure, die Feldaktoren und Ventile von einer vernetzten Steuerung aus ansteuern möchten, wobei die Kanäle voneinander sowie von der I/O-Seite galvanisch getrennt bleiben.Das Modul verfügt über einen integrierten Webserver zur Konfiguration und einen 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass, sodass Geräte entlang einer Netzwerkleitung in Reihe geschaltet werden können. Einschaltwerte und sichere Ausgangswerte sind programmierbar, und auf den 4 ~ 20 mA-Kanälen steht die Drahtbruch-Erkennung zur Verfügung. Die I/O-Paarverbindung ermöglicht es, analoge Eingangsdaten eines entfernten Moduls im Pull-Modus über Modbus TCP auf lokale Ausgänge zu schreiben.Für MQTT-basierte Systeme kann das Modul den I/O-Status als Topics veröffentlichen und Nachrichten aus abonnierten Topics empfangen; Wiederverbindungs- und Keep-Alive-Mechanismen halten die Verbindung zum Broker aufrecht. Typische Einsatzgebiete sind Fabrik- und Maschinenautomatisierung, Gebäudeautomation, Fernდiagnose und Wartung sowie Prüfeinrichtungen.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

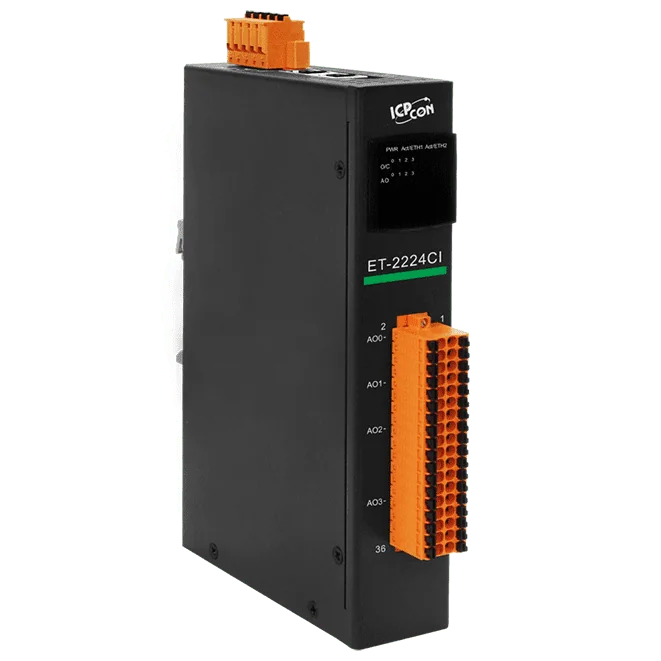

ET-2224CI ist ein 4-Kanal-Analogausgangsmodul für Ethernet-basierte Steuerungsnetze. Jeder Kanal kann einzeln auf 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA oder 4 ~ 20 mA eingestellt werden, sodass ein Modul eine Mischung aus Spannungs- und Stromaktoren bedienen kann. Die Konfiguration erfolgt über den integrierten Webserver; die Ausgangswerte beim Einschalten sowie die Sicherheitswerte sind für jeden Kanal programmierbar.Der integrierte 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass ermöglicht es, Geräte entlang einer Linie in Reihe zu schalten, wodurch sich der Verkabelungsaufwand zurück zum Switch reduziert. Für jeden 4 ~ 20 mA-Kanal steht eine Drahtbrucherkennung zur Verfügung, und die Unterstützung von zwei Watchdogs hilft dem Modul, bei Kommunikationsverlust in einen definierten Zustand zurückzukehren. Über I/O Pair Connection können Analogeingangsdaten entfernter Module per Modbus TCP auf lokale Ausgänge geschrieben werden.Für die Anbindung unterstützt das Modul Modbus TCP und Modbus UDP und kann als MQTT-Publisher und -Subscriber arbeiten, mit automatischer Wiederverbindung und Keep-Alive-Behandlung. Zusätzlich wird SNMP V2c unterstützt. Das Metallgehäuse und die Hutschienenmontage eignen sich für den Einbau in Schaltschränke, mit 3000 VDC I/O- und Kanal-zu-Kanal-Isolation für störanfällige Industrieumgebungen.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFernდiagnose und WartungPrüfeinrichtungen

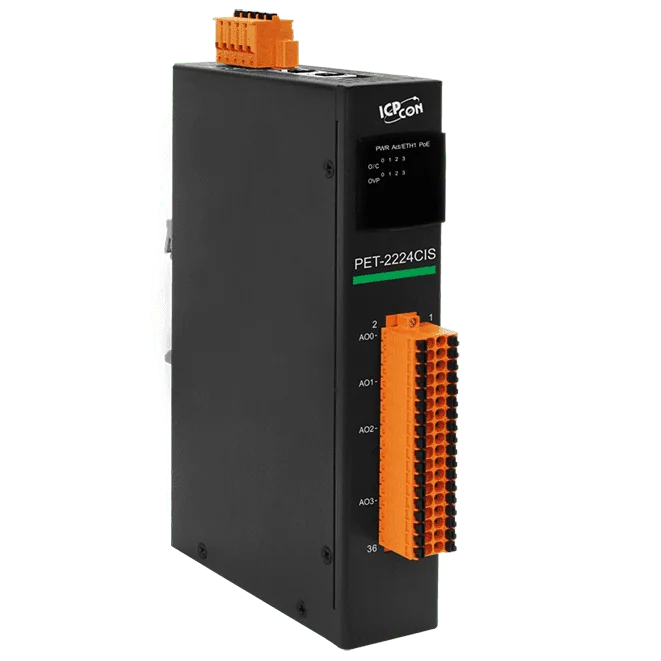

Das PET-2224CIS steuert vier Analogausgänge eines über Ethernet angebundenen Remote-I/O-Knotens an. Jeder Kanal lässt sich einzeln auf 0 ~ 5 V, 0 ~ 10 V, 4 ~ 20 mA oder 0 ~ 20 mA einstellen, sodass ein Modul eine Mischung aus spannungs- und stromgesteuerten Stellgliedern und Ventilen bedienen kann.Rücklesen des Ausgangswerts und Überwertschutz helfen zu überprüfen, was das Modul tatsächlich ausgibt. Einschalt- und Sicherheitswerte sind kanalweise programmierbar, und auf den 4 ~ 20 mA-Ausgängen steht eine Leitungsbrucherkennung zur Verfügung. Das Modul wird zudem über PoE versorgt und verfügt über einen 2-Port-Switch mit LAN-Bypass, was die Verkabelung in Schaltschränken und Maschinen im Durchschleifbetrieb vereinfacht.Die Kommunikation erfolgt über Modbus TCP/UDP, MQTT und SNMP V2c. Das Modul kann den I/O-Status als MQTT-Topics veröffentlichen, Befehls-Topics abonnieren und sich nach einem Verbindungsabbruch zum Broker automatisch neu verbinden. Über die Funktion I/O Pair Connection lassen sich außerdem Remote-AI-Daten im Pull-Modus auf lokale AO-Kanäle schreiben.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen
