PET-2224CIS PoE I/O-Modul, 4-Kanal-Analogausgang mit 2-Port-Ethernet-Switch

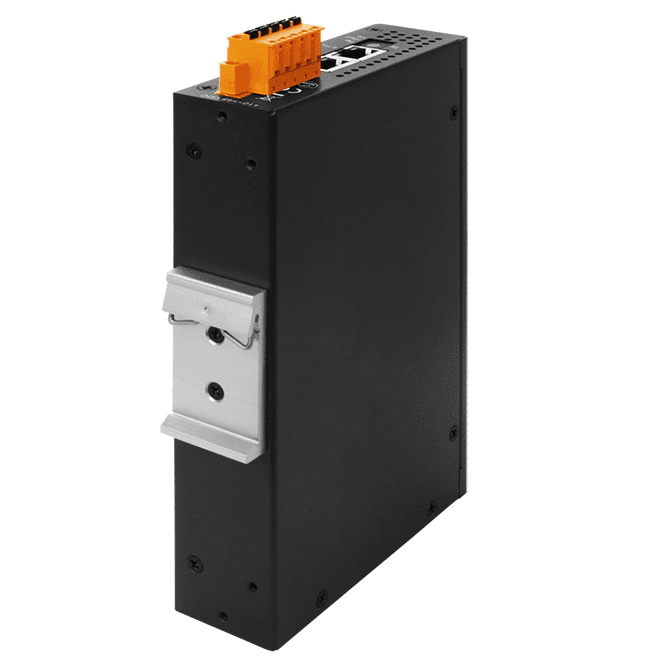

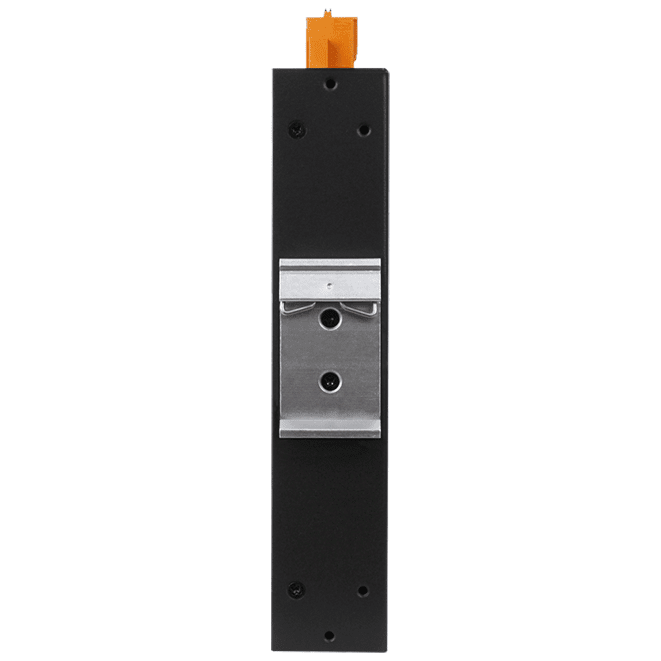

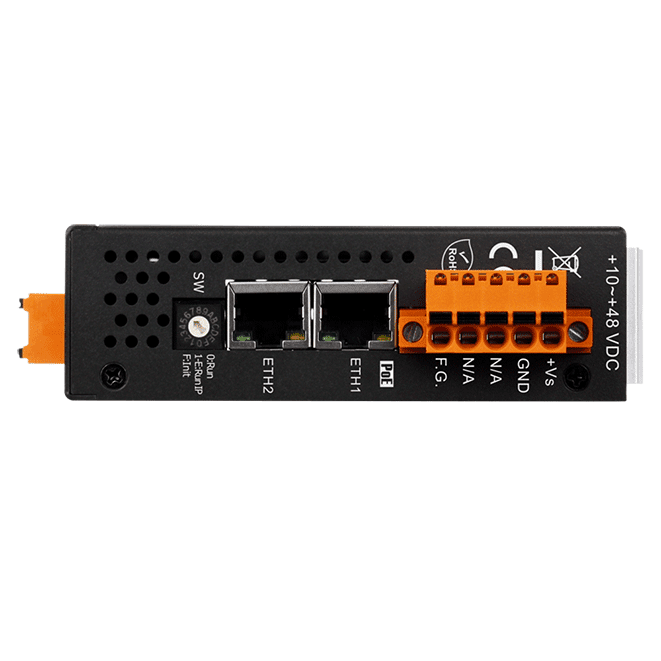

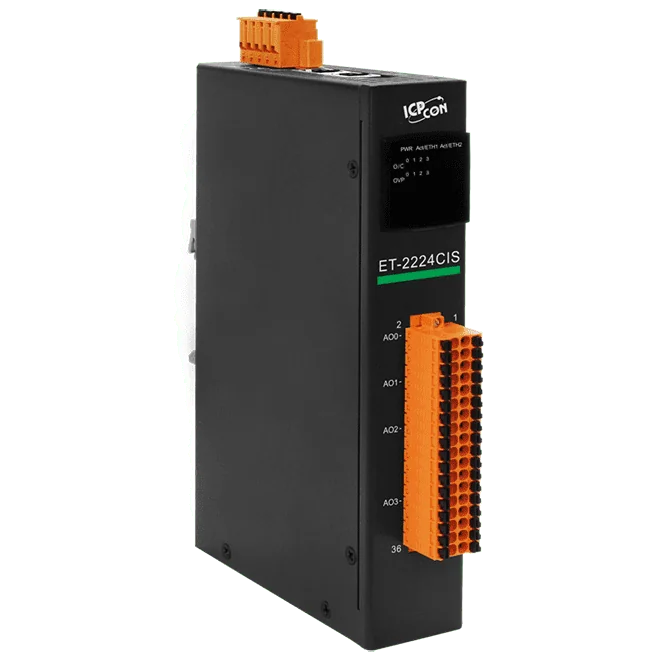

Das ET-2224CIS CR ist ein über Ethernet angebundenes Analogausgangsmodul für Ingenieure, die an einem entfernten Punkt im Netzwerk vier potenzialgetrennte 12-Bit-Ausgänge benötigen. Jeder Kanal kann auf 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA oder 4 ~ 20 mA eingestellt werden, sodass ein Modul einen gemischten Bedarf an Spannungs- und Stromeingängen an Feldgeräten abdecken kann.Das Ausgangsverhalten lässt sich an den Prozess anpassen. Einschalt- und Sicherheitswerte sind programmierbar, Ausgangsrückmeldung sowie Spannungs- und Strom-ADC-Rückmeldung helfen bei der Überprüfung dessen, was das Modul ausgibt, und der Überwertschutz begrenzt ungewollt hohe Ausgangswerte. Eine Drahtbrucherkennung ist für die 4 ~ 20 mA-Kanäle vorgesehen, und jeder Kanal ist mit 3000 VDC gegenüber den anderen Kanälen potenzialgetrennt.Für die Vernetzung unterstützt der integrierte 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass die Verdrahtung in Daisy-Chain, und das Modul ist über Modbus TCP/UDP, MQTT oder SNMP V2c erreichbar. Die I/O-Pair-Verbindung erlaubt es, entfernte Analogeingangsdaten im Pull-Modus auf lokale Ausgänge zu schreiben. Laut Produktangaben ist diese Bestellnummer RoHS-konform.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

Das PET-2228CIS ist ein Ethernet-I/O-Modul für Ingenieure, die acht Analogausgänge benötigen, die über das Netzwerk gesteuert werden. Jeder Kanal lässt sich einzeln für den Betrieb mit 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA oder 4 ~ 20 mA konfigurieren, sodass ein einzelnes Modul gemischte Spannungs- und Stromlasten bedienen kann.Die Integrität der Ausgänge wird durch Rücklesen der Ausgangswerte, Überwertschutz, Kurzschlussschutz und Leitungsbruch-Erkennung an den 4 ~ 20 mA-Kanälen unterstützt. Programmierbare Einschalt- und Sicherheitswerte definieren den Zustand der Ausgänge beim Hochfahren und bei Kommunikationsstörungen, während duale Watchdogs dem Modul helfen, sich von Fehlern zu erholen.Der integrierte 2-Port-Switch mit LAN-Bypass ermöglicht eine Daisy-Chain-Verdrahtung, und das Modul kann über PoE oder über eine Klemmleiste mit +10 ~ +48 VDC versorgt werden. Die I/O-Paarverbindung kann im Pull-Modus über Modbus TCP entfernte Analogeingangsdaten auf lokale Ausgänge schreiben, und die MQTT-Publish- und Subscribe-Funktionen unterstützen die Integration in broker-basierte Systeme.AnwendungenFabrikautomatisierungMaschinenautomatisierungGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

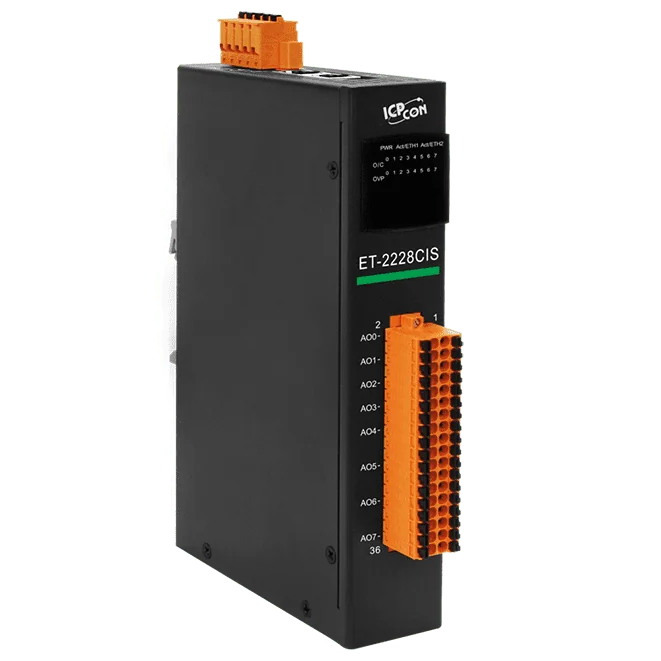

ET-2228CIS ist ein Analogausgangsmodul mit 8 Kanälen für die verteilte Steuerung über Ethernet. Jeder Kanal lässt sich einzeln auf einen Spannungsbereich (0 ~ +5 VDC oder 0 ~ +10 VDC) oder einen Strombereich (0 ~ 20 mA oder 4 ~ 20 mA) einstellen. Mit 12 Bit Auflösung und Ausgangsrückmeldung eignet es sich für Ingenieure, die gemischte Feldgeräte von einem Knoten aus ansteuern müssen.Der integrierte 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass ermöglicht eine einfache Verdrahtung im Daisy-Chain-Verfahren. Zu den Schutzfunktionen gehören Überwertschutz, doppelte Watchdogs, Kurzschlussschutz und Drahtbrucherkennung bei 4 ~ 20 mA-Ausgängen. Konfigurierbare Einschalt- und Sicherheitswerte legen den Ausgangszustand beim Start und bei Kommunikationsstörungen fest.Die Kommunikation erfolgt über Modbus TCP/UDP, MQTT und SNMP V2c, die Konfiguration über einen integrierten Webserver. Die I/O-Paarverbindung erlaubt es, entfernte Analogeingangsdaten im Pull-Modus über Modbus TCP auf lokale Analogausgänge zu schreiben. Die Isolation beträgt 3000 VDC für I/O und 3000 VDC zwischen den Kanälen.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFernდiagnose und WartungPrüfeinrichtungen

Das PET-2224CI CR stellt vier Analogausgänge bereit, die jeweils auf 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA oder 4 ~ 20 mA eingestellt werden können; der Spannungs- oder Strommodus wird softwareseitig gewählt. Jeder Kanal verfügt über einen programmierbaren Einschaltwert und Sicherheitswert, und die 4 ~ 20 mA-Kanäle bieten eine Drahtbrucherkennung.Die Netzwerkanbindung erfolgt über einen 2-Port-Ethernet-Switch mit LAN-Bypass, der sich für die Verdrahtung im Daisy-Chain-Verfahren eignet. Das Gerät kann über PoE (IEEE 802.3af, Klasse 2) oder über eine Klemmleiste mit +10 ~ +48 VDC versorgt werden. Mit der Funktion I/O Pair Connection können Fern-AI-Daten im Pull-Modus über Modbus TCP auf lokale AO-Kanäle geschrieben werden.Die Unterstützung für MQTT-Publisher und -Subscriber mit automatischer Wiederverbindung und einem Keep-Alive-Intervall trägt dazu bei, den I/O-Status einem Broker verfügbar zu halten. Für elektrisch störbehaftete industrielle Umgebungen sind Trennung und EMS-Schutz vorgesehen.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen
