PET-2228CIS PoE Ethernet-I/O-Modul, 8-Kanal-Analogausgang mit 2-Port-Switch

Das ET-2224CIS CR ist ein über Ethernet angebundenes Analogausgangsmodul für Ingenieure, die an einem entfernten Punkt im Netzwerk vier potenzialgetrennte 12-Bit-Ausgänge benötigen. Jeder Kanal kann auf 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA oder 4 ~ 20 mA eingestellt werden, sodass ein Modul einen gemischten Bedarf an Spannungs- und Stromeingängen an Feldgeräten abdecken kann.Das Ausgangsverhalten lässt sich an den Prozess anpassen. Einschalt- und Sicherheitswerte sind programmierbar, Ausgangsrückmeldung sowie Spannungs- und Strom-ADC-Rückmeldung helfen bei der Überprüfung dessen, was das Modul ausgibt, und der Überwertschutz begrenzt ungewollt hohe Ausgangswerte. Eine Drahtbrucherkennung ist für die 4 ~ 20 mA-Kanäle vorgesehen, und jeder Kanal ist mit 3000 VDC gegenüber den anderen Kanälen potenzialgetrennt.Für die Vernetzung unterstützt der integrierte 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass die Verdrahtung in Daisy-Chain, und das Modul ist über Modbus TCP/UDP, MQTT oder SNMP V2c erreichbar. Die I/O-Pair-Verbindung erlaubt es, entfernte Analogeingangsdaten im Pull-Modus auf lokale Ausgänge zu schreiben. Laut Produktangaben ist diese Bestellnummer RoHS-konform.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

Das PET-2224CIS steuert vier Analogausgänge eines über Ethernet angebundenen Remote-I/O-Knotens an. Jeder Kanal lässt sich einzeln auf 0 ~ 5 V, 0 ~ 10 V, 4 ~ 20 mA oder 0 ~ 20 mA einstellen, sodass ein Modul eine Mischung aus spannungs- und stromgesteuerten Stellgliedern und Ventilen bedienen kann.Rücklesen des Ausgangswerts und Überwertschutz helfen zu überprüfen, was das Modul tatsächlich ausgibt. Einschalt- und Sicherheitswerte sind kanalweise programmierbar, und auf den 4 ~ 20 mA-Ausgängen steht eine Leitungsbrucherkennung zur Verfügung. Das Modul wird zudem über PoE versorgt und verfügt über einen 2-Port-Switch mit LAN-Bypass, was die Verkabelung in Schaltschränken und Maschinen im Durchschleifbetrieb vereinfacht.Die Kommunikation erfolgt über Modbus TCP/UDP, MQTT und SNMP V2c. Das Modul kann den I/O-Status als MQTT-Topics veröffentlichen, Befehls-Topics abonnieren und sich nach einem Verbindungsabbruch zum Broker automatisch neu verbinden. Über die Funktion I/O Pair Connection lassen sich außerdem Remote-AI-Daten im Pull-Modus auf lokale AO-Kanäle schreiben.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

ET-2228CIS ist ein Analogausgangsmodul mit 8 Kanälen für die verteilte Steuerung über Ethernet. Jeder Kanal lässt sich einzeln auf einen Spannungsbereich (0 ~ +5 VDC oder 0 ~ +10 VDC) oder einen Strombereich (0 ~ 20 mA oder 4 ~ 20 mA) einstellen. Mit 12 Bit Auflösung und Ausgangsrückmeldung eignet es sich für Ingenieure, die gemischte Feldgeräte von einem Knoten aus ansteuern müssen.Der integrierte 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass ermöglicht eine einfache Verdrahtung im Daisy-Chain-Verfahren. Zu den Schutzfunktionen gehören Überwertschutz, doppelte Watchdogs, Kurzschlussschutz und Drahtbrucherkennung bei 4 ~ 20 mA-Ausgängen. Konfigurierbare Einschalt- und Sicherheitswerte legen den Ausgangszustand beim Start und bei Kommunikationsstörungen fest.Die Kommunikation erfolgt über Modbus TCP/UDP, MQTT und SNMP V2c, die Konfiguration über einen integrierten Webserver. Die I/O-Paarverbindung erlaubt es, entfernte Analogeingangsdaten im Pull-Modus über Modbus TCP auf lokale Analogausgänge zu schreiben. Die Isolation beträgt 3000 VDC für I/O und 3000 VDC zwischen den Kanälen.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFernდiagnose und WartungPrüfeinrichtungen

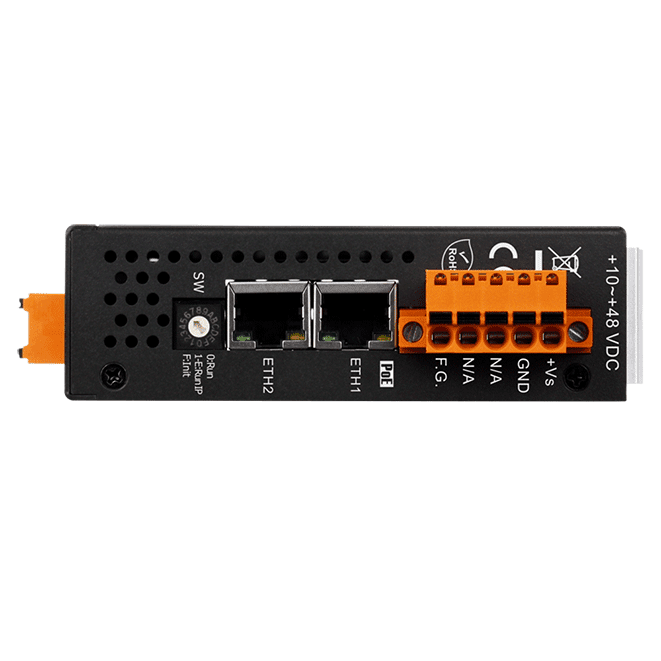

Das PET-2228CI ist ein 8-Kanal-Analogausgangsmodul für Ethernet-basierte Steuerungsnetzwerke. Jeder Kanal kann einzeln für 0 ~ 5 V, 0 ~ 10 V, 4 ~ 20 mA oder 0 ~ 20 mA Ausgang konfiguriert werden, wobei Spannung oder Strom per Software gewählt wird. Programmierbare Einschalt- und Sicherheitswerte definieren den Ausgangszustand beim Hochfahren und bei Kommunikationsstörungen; zudem steht eine Drahtbruch-Erkennung an den 4 ~ 20 mA-Kanälen zur Verfügung.Die Stromversorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 3) oder über eine Schraubklemme mit +10 ~ +48 VDC. Ein 2-Port-Switch mit LAN-Bypass ermöglicht die Verdrahtung im Daisy-Chain-Verfahren, und das Modul unterstützt eine duale Watchdog-Überwachung. Die I/O-Paarverbindung erlaubt es, Analogeingangsdaten entfernter Module im Pull-Modus über Modbus TCP auf lokale AO-Kanäle zu schreiben, was überall dort nützlich ist, wo Daten zwischen entfernten Einheiten gemeinsam genutzt werden.Das Modul kann als MQTT-Publisher und -Subscriber arbeiten, den I/O-Status als Topics veröffentlichen und Nachrichten aus abonnierten Topics empfangen. Automatische Wiederverbindung und ein Keep-Alive-Intervall helfen, die Verbindung zum Broker aufrechtzuerhalten. Die Isolation beträgt 3000 VDC für I/O und zwischen den Kanälen, und der integrierte Webserver übernimmt die Konfiguration.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFernդiagnose und WartungPrüfeinrichtungen
