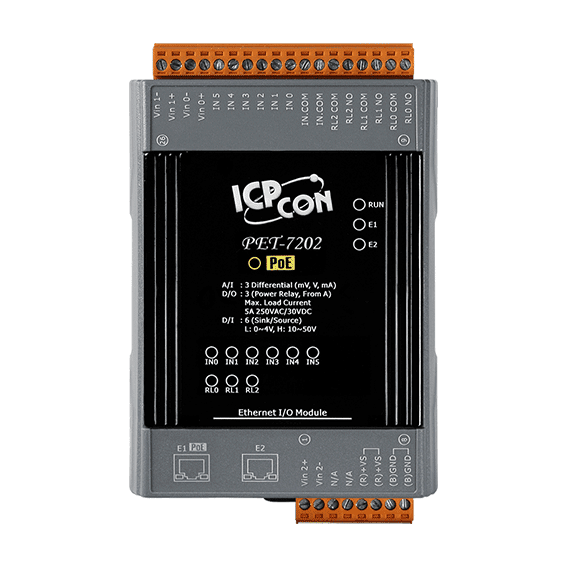

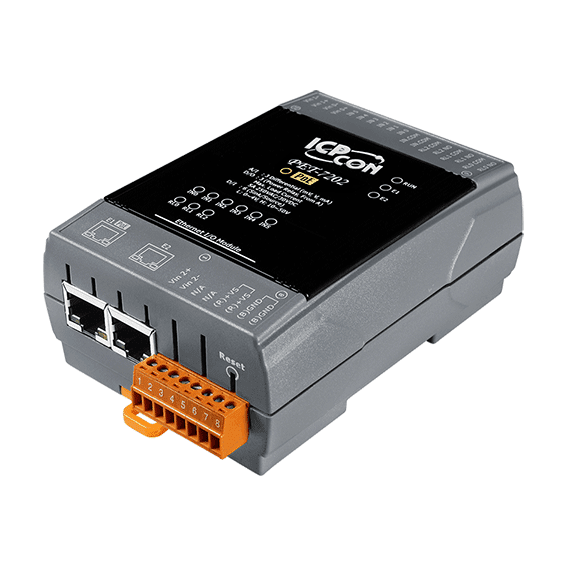

PET-7202 PoE-I/O-Modul, 3-Kanal-AI, 6-Kanal-DI, 3-Kanal-Leistungsrelais

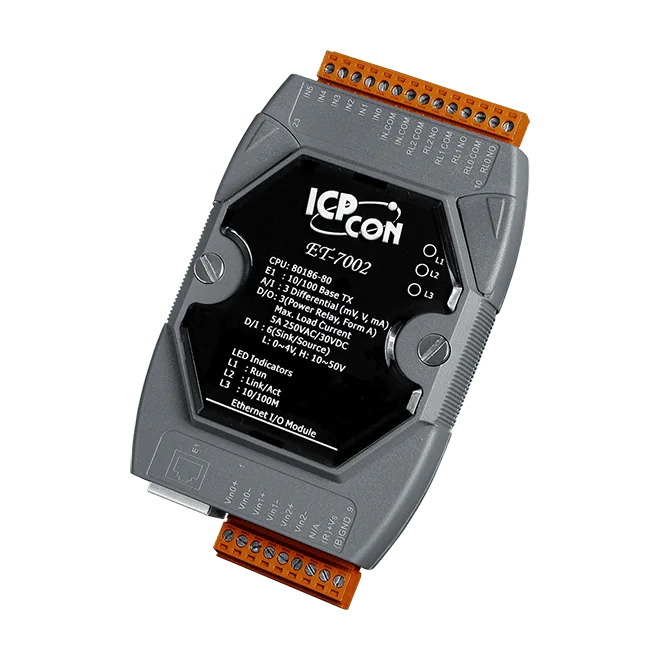

Das ET-7002 vereint Analogeingänge, Digitaleingänge und Relaisausgänge in einem Ethernet-Modul für die Hutschienenmontage. Seine drei differenziellen Analogeingänge lassen sich jeweils per Jumper als Spannungs- oder Stromeingang konfigurieren, mit Bereichen von ±150 mV bis ±10 V sowie 0 ~ 20 mA, ±20 mA oder 4 ~ 20 mA. Jeder Eingang verfügt über einen Überspannungsschutz von 240 Vrms und eine Leitungsbrucherkennung für 4 ~ 20 mA-Signale.Die sechs Digitaleingänge mit Potenzialbezug (Wet Contact) unterstützen Sink- und Source-Verdrahtung und können als 32-Bit-Zähler mit bis zu 100 Hz betrieben werden. Die drei Leistungsrelais vom Typ Form A sind für 5 A bei 250 VAC oder 24 VDC (ohmsche Last) ausgelegt und bieten programmierbare Einschalt- und Sicherheitswerte.Die Kommunikation erfolgt über einen 10/100 Base-TX-RJ-45-Anschluss mit Modbus TCP oder Modbus UDP. Ein integrierter Webserver mit Web-HMI, Zugriffsschutz über ID, Passwort und IP-Filter sowie zwei Watchdogs erleichtern die Inbetriebnahme und den überwachten Betrieb. Das ET-7002 ist für einen Betrieb von -25 ~ +75 °C ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

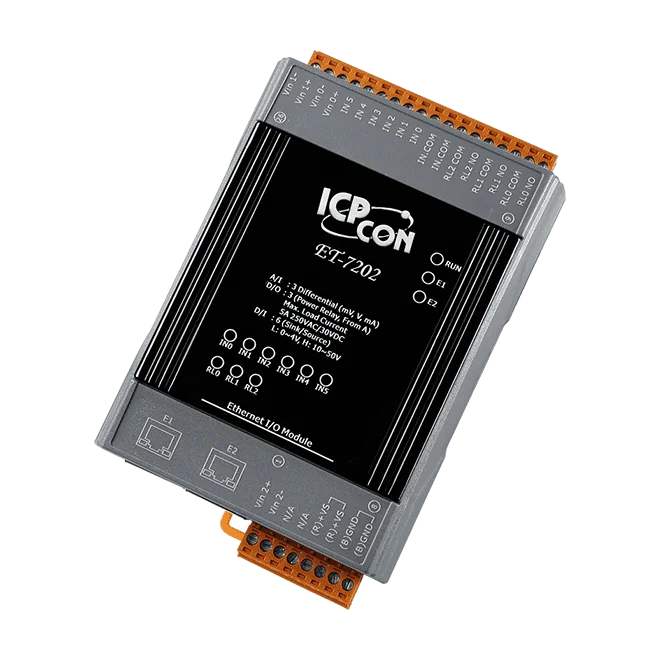

Das ET-7202 CR vereint analoge Messung, digitale Zählung und Relaisschaltung in einem Ethernet-I/O-Modul für die Hutschienenmontage. Jeder der drei differenziellen Analogeingänge lässt sich per Jumper auf Spannungs- oder Strombereiche von ±150 mV bis ±10 V sowie 0 ~ 20 mA, ±20 mA oder 4 ~ 20 mA einstellen. Jeder Eingang ist gegen 240 Vrms Überspannung geschützt, was sich für gemischte Signalumgebungen eignet.Die sechs digitalen Eingänge sind Wetcontact-Eingänge mit Sink-/Source-Kompatibilität, 32-Bit-Zählern und einer Frequenzbewertung von 100 Hz. Damit eignen sie sich sowohl für die Statusüberwachung als auch für einfache Impulszählung. Die drei Leistungsrelais vom Typ Form A sind für ohmsche Lasten mit 5 A bei 250 VAC oder 24 VDC ausgelegt, und ihre Einschalt- und Sicherheitswerte sind programmierbar.Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht die Durchschleifung des Moduls im Netzwerk. Die Protokolle Modbus TCP und Modbus UDP sowie der integrierte Webserver mit Web-HMI vereinfachen Integration und Konfiguration. Die Isolation beträgt 2500 VDC für I/O und 1500 VDC für Ethernet.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

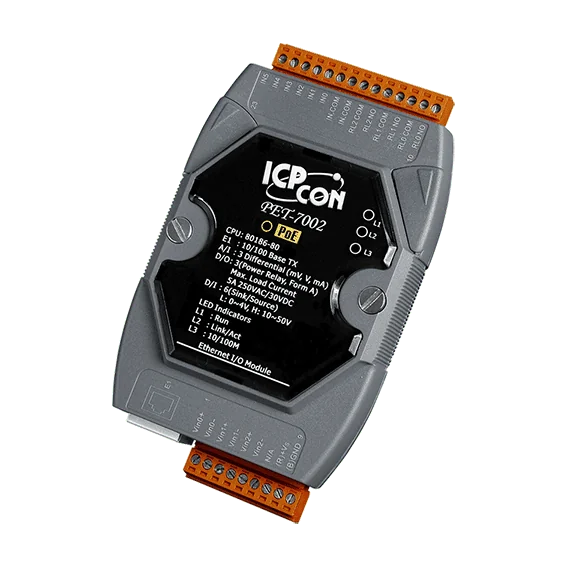

Das PET-7002 CR vereint in einem Ethernet-Modul drei Analogeingänge, sechs digitale Eingänge mit Zählerfunktion und drei Leistungsrelaisausgänge vom Typ Form A. Die Versorgung erfolgt wahlweise über PoE oder über eine Klemmleiste mit +12 ~ +48 VDC. Jeder Analogeingang wird per Jumper auf Spannung oder Strom eingestellt, mit Bereichen von ±150 mV bis ±10 V, 0 ~ 20 mA, ±20 mA und 4 ~ 20 mA, und ist gegen Überspannung von 240 Vrms geschützt.Für die Fernsteuerung von I/O bietet das Modul Modbus TCP und Modbus UDP, einen integrierten Webserver mit Web-HMI sowie Kommunikationssicherheit mit Zugriffskontrolle über ID, Passwort und IP-Filter. Ein doppelter Watchdog und die I/O-Paarverbindung unterstützen einen ausfallsicheren Betrieb, und die Relaisausgänge verfügen über programmierbare Einschalt- und Sicherheitswerte.Das Modul bietet 2500 VDC Isolation innerhalb des Moduls und 4 kV ESD-Schutz. Der Betriebsbereich liegt bei -25 ~ +75 °C. Es ist für die Montage auf einer DIN-Schiene vorgesehen und als RoHS-konform gelistet.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

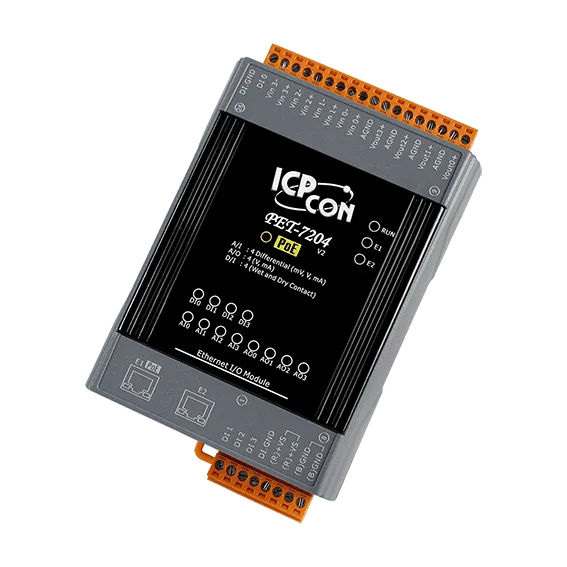

Das PET-7204 CR vereint vier Analogeingänge, vier Analogausgänge und vier Digitaleingänge in einem Ethernet-I/O-Modul für die Hutschienenmontage. Jeder Analogeingang lässt sich auf einen von mehreren Spannungs- oder Strombereichen einstellen und ist mit 240 Vrms überspannungsgeschützt. Jeder Analogein- oder -ausgang wird über die Jumperstellung zwischen Spannung und Strom umgeschaltet, was sich für Schaltschränke eignet, in denen sich die Signalarten von Projekt zu Projekt ändern.Ingenieure erreichen das Modul über Modbus TCP oder Modbus UDP und verwalten es über den integrierten Webserver und das Web-HMI. Der Zwei-Port-Switch mit LAN-Bypass ermöglicht eine Daisy-Chain-Verkabelung, und das Gerät kann wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC versorgt werden.Doppelte Watchdogs, I/O-Paarverbindung sowie programmierbare Einschalt- und Sicherheitswerte für die Analogausgänge bieten zusätzliche Kontrolle darüber, wie sich das Modul bei Kommunikationsstörungen verhält. Das Gerät ist für den Betrieb bei -25 ~ +75 °C ausgelegt und verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
