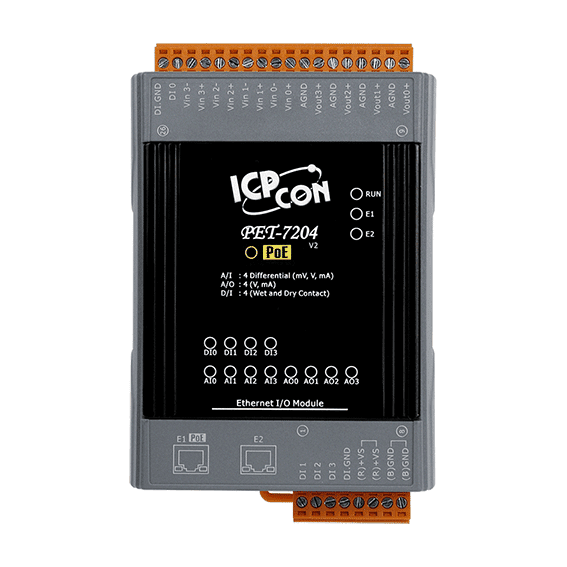

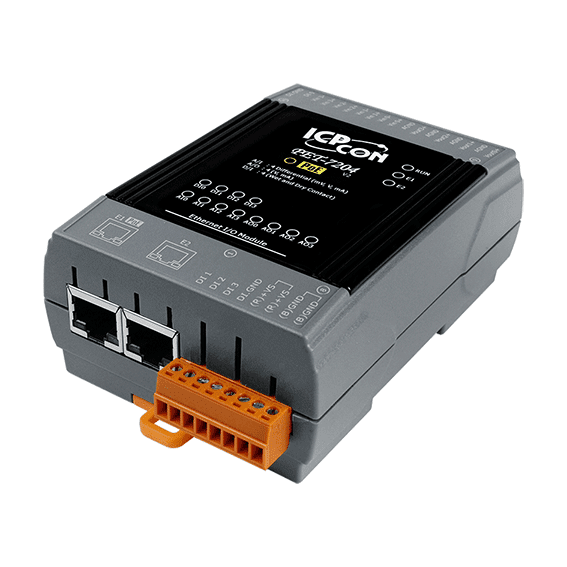

PET-7204 PoE Ethernet-I/O-Modul, 4-Kanal AI, 4-Kanal AO, 4-Kanal DI

Das ET-7204 CR ist ein multifunktionales Ethernet-I/O-Modul, das vier Analogeingänge, vier Analogausgänge und vier digitale Eingänge bzw. Zähler in einer Hutschienen-Einheit vereint. Jeder Analogeingang lässt sich auf einen passenden Messbereich einstellen und ist mit 240 Vrms Überspannungsschutz ausgestattet. Jeder Analogein- bzw. -ausgang kann über die Jumper-Stellung zwischen Spannung und Strom umgeschaltet werden.Ein integrierter 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, das Modul ohne separaten Switch in eine Netzwerkleitung einzuschleifen (Daisy-Chain). Modbus TCP und Modbus UDP werden unterstützt, und der integrierte Webserver stellt eine Web-HMI zur Konfiguration und Überwachung bereit.Ingenieure wählen das ET-7204 CR typischerweise für Gebäude- und Fabrikautomation, Maschinensteuerung sowie Projekte zur Fernwartung und Ferndiagnose, außerdem für Prüfeinrichtungen. Zwei Watchdogs sowie programmierbare Einschalt- und Sicherheitsausgangswerte helfen, den Prozess in einem definierten Zustand zu halten.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7202 CR ist ein PoE-versorgtes Ethernet-I/O-Modul für Ingenieure, die analoge, digitale und Relaiskanäle auf einem einzigen Netzwerkknoten benötigen. Seine drei differenziellen Analogeingänge sind über einen weiten Bereich von Spannungs- und Strombereichen programmierbar, und jeder Eingang ist gegen Überspannung bis 240 Vrms geschützt. Der Eingangstyp wird durch die Stellung des zugehörigen Jumpers festgelegt.Die Vernetzung basiert auf einem 2-Port-10/100-Base-TX-Switch mit LAN-Bypass, sodass Module entlang einer Linie in Reihe geschaltet werden können. Modbus TCP und Modbus UDP werden unterstützt; ein integrierter Webserver mit Web-HMI ermöglicht den Zugriff auf das Gerät, mit Zugriffskontrolle über ID, Passwort und IP-Filter. Ein doppelter Watchdog und die Verbindung von E/A-Paaren sind ebenfalls enthalten.Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Schraubklemme mit +12 ~ +48 VDC. Das Modul bietet 2500 VDC Isolation zwischen den Kanälen, eine Prüfung auf 4 kV ESD und einen Betriebsbereich von -25 ~ +75 °C und ist für die Montage auf Hutschienen vorgesehen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7224 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das vier Analogausgänge, fünf digitale Eingänge und fünf digitale Ausgänge in einer Hutschienen-Einheit vereint. Jeder Analogausgang lässt sich über seinen Jumper als Spannungs- oder Stromausgang konfigurieren und deckt die Bereiche +/-5 V, +/-10 V, 0 ~ 20 mA und 4 ~ 20 mA ab, sodass ein Modul eine breite Mischung aus Aktoren und Ventilen bedienen kann.Die Kommunikation erfolgt über Modbus TCP und Modbus UDP, mit integriertem Webserver und Web-HMI für Konfiguration und Überwachung. Ein 2-Port-Switch mit LAN-Bypass ermöglicht die Verkettung der Geräte im Netzwerk und reduziert so den Verkabelungsaufwand für dezentrale I/O.Der elektrische Schutz umfasst eine 2500-VDC-Isolation innerhalb des Moduls und einen 4-kV-ESD-Schutz. Doppelte Watchdogs, programmierbare Einschaltzustände und Sicherheitswerte für die Ausgänge sowie die I/O-Paarverbindung des Geräts unterstützen einen zuverlässigen Betrieb in Automatisierungs- und Fernwartungsaufgaben.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7226 CR ist ein multifunktionales Ethernet-I/O-Modul, das sechs Analogeingänge, zwei Analogausgänge, zwei digitale Eingänge mit Zählfunktion und zwei digitale Ausgänge in einer Hutschienen-Einheit vereint. Die Stromversorgung erfolgt über Power over Ethernet oder über eine Klemmleiste, sodass ein einziges Netzwerkkabel in einem verteilten I/O-Design sowohl Kommunikation als auch Energieversorgung übernehmen kann.Jeder Analogeingang lässt sich auf einen geeigneten Spannungs- oder Strombereich einstellen; jeder Analogein- und -ausgang kann über die Jumper-Stellung zwischen Spannung und Strom umgeschaltet werden. Alle Analogeingänge sind gegen Überspannung bis 240 Vrms geschützt, was hilfreich ist, wenn das Modul an Feldverdrahtung unterschiedlicher Qualität angeschlossen wird.Der integrierte Zwei-Port-Switch mit LAN-Bypass ermöglicht es, das Modul entlang einer Netzwerkleitung in Reihe (Daisy-Chain) zu verschalten. Modbus TCP und Modbus UDP werden unterstützt, und der integrierte Webserver stellt eine Web-HMI für Konfiguration und Überwachung bereit.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
