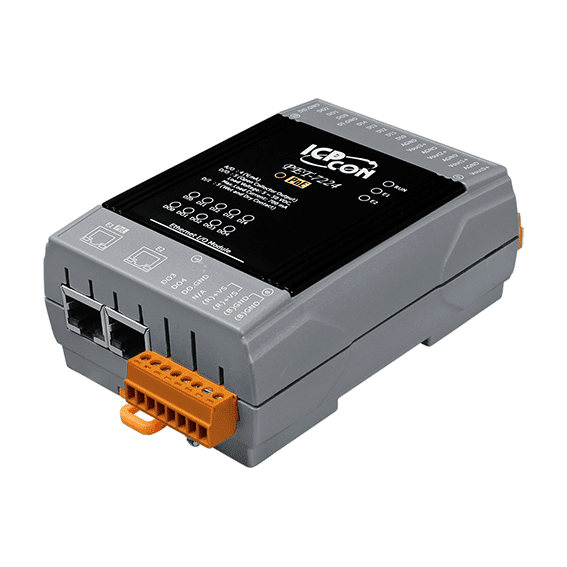

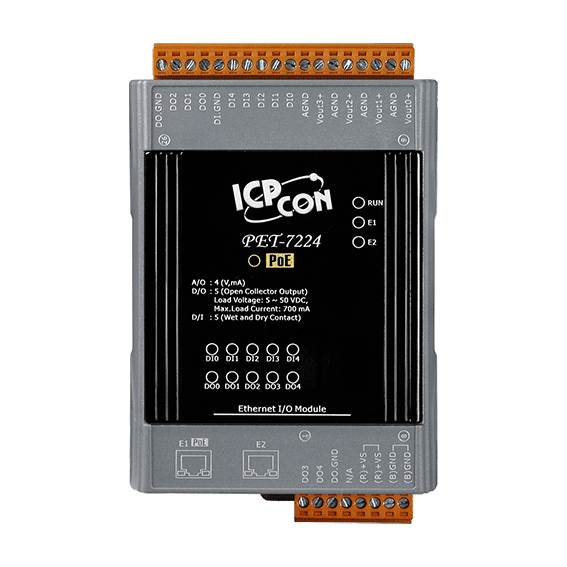

PET-7224 PoE-Ethernet-I/O-Modul, 4-Kanal-Analogausgang, 5-Kanal-DI, 5-Kanal-DO

Das ET-7024 vereint vier Analogausgänge, fünf digitale Eingänge und fünf digitale Ausgänge in einem Ethernet-Modul für die Hutschienenmontage. Eine einzelne Einheit kann Feldaktoren ansteuern und den Schalt- oder Sensorzustand über Modbus TCP oder Modbus UDP auslesen. Das reduziert Verdrahtungsaufwand und Platzbedarf im Schaltschrank auf ein Minimum.Jeder Analogausgang lässt sich pro Kanal per Jumper als Spannung (+0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC) oder als Strom (0 ~ 20 mA, 4 ~ 20 mA) konfigurieren. Die digitalen Eingänge akzeptieren potentialfreie und potentialbehaftete Kontakte und verfügen über eine 32-Bit-Zählfunktion. Die digitalen Ausgänge sind als galvanisch getrennte Open-Collector-Senken mit 600 mA pro Kanal ausgeführt.Integrierter Webserver und Web-HMI, Doppel-Watchdog sowie die I/O-Paarverbindung vereinfachen Inbetriebnahme und Überwachung. Das Modul bietet 2500 VDC I/O-Isolation, ±4 kV ESD-Kontaktschutz an jeder Klemme und ist RoHS-konform.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das ET-7224 CR vereint analoge Ausgangs-, digitale Eingangs- und digitale Ausgangskanäle in einem Ethernet-I/O-Modul für die Hutschienenmontage. Jeder seiner vier analogen Ausgänge lässt sich per Jumper auf Spannung oder Strom einstellen und deckt +/-5 V, +/-10 V, 0 ~ 20 mA und 4 ~ 20 mA ab. Das eignet sich für Ingenieure, die einen Mix aus Feldaktoren über ein einziges Modul ansteuern müssen.Die Kommunikation erfolgt über Modbus TCP und Modbus UDP. Ein integrierter Webserver und eine Web-HMI dienen der Konfiguration und Überwachung. Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, das Modul entlang einer Netzwerkleitung zu verketten, ohne an jedem Knoten einen separaten Switch einzusetzen.Das Modul ist für die Gebäude-, Fabrik- und Maschinenautomatisierung sowie für Fernwartung und Ferndiagnose ausgelegt. Es bietet doppelte Watchdogs, programmierbare Einschalt- und Sicherheitswerte für die Ausgänge sowie 2500 VDC I/O-Trennung und 1500 VDC Ethernet-Trennung.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7024 CR vereint Analogausgänge, digitale Eingänge und digitale Ausgänge in einem DIN-Schienen-Ethernet-Modul. Seine vier Analogausgänge lassen sich per Jumper auf Spannung oder Strom einstellen und decken +/-5 V, +/-10 V, 0 ~ 20 mA und 4 ~ 20 mA ab, sodass ein Modul eine Vielzahl von Feldaktoren und Reglern ansteuern kann. Die fünf digitalen Eingänge akzeptieren potentialfreie oder potentialbehaftete Kontakte und umfassen einen 32-Bit-Zähler, während die fünf digitalen Ausgänge als isolierte Open-Collector-Ausgänge in Senken-Ausführung (Sink) ausgeführt sind.Die Versorgung erfolgt wahlweise über Ethernet per IEEE 802.3af Klasse 1 PoE oder über eine Schraubklemme mit +12 ~ +48 VDC, was die Verkabelung in Schaltschränken vereinfacht, in denen eine separate Versorgung unpraktisch ist. Modbus TCP und Modbus UDP werden unterstützt, und der integrierte Webserver sowie das Web-HMI ermöglichen Konfiguration und Überwachung über einen Browser.Diese RoHS-konforme Variante eignet sich für Gebäudeautomation, Fabrik- und Maschinenautomation sowie für Fernwartung und Ferndiagnose. Die Isolation von 2500 VDC zwischen E/A-Kanälen und Modul sowie der Schutz von 4 kV ESD unterstützen den Schutz des Moduls in elektrisch anspruchsvollen Installationen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7226 CR ist ein multifunktionales Ethernet-I/O-Modul, das sechs Analogeingänge, zwei Analogausgänge, zwei digitale Eingänge mit Zählfunktion und zwei digitale Ausgänge in einer Hutschienen-Einheit vereint. Die Stromversorgung erfolgt über Power over Ethernet oder über eine Klemmleiste, sodass ein einziges Netzwerkkabel in einem verteilten I/O-Design sowohl Kommunikation als auch Energieversorgung übernehmen kann.Jeder Analogeingang lässt sich auf einen geeigneten Spannungs- oder Strombereich einstellen; jeder Analogein- und -ausgang kann über die Jumper-Stellung zwischen Spannung und Strom umgeschaltet werden. Alle Analogeingänge sind gegen Überspannung bis 240 Vrms geschützt, was hilfreich ist, wenn das Modul an Feldverdrahtung unterschiedlicher Qualität angeschlossen wird.Der integrierte Zwei-Port-Switch mit LAN-Bypass ermöglicht es, das Modul entlang einer Netzwerkleitung in Reihe (Daisy-Chain) zu verschalten. Modbus TCP und Modbus UDP werden unterstützt, und der integrierte Webserver stellt eine Web-HMI für Konfiguration und Überwachung bereit.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
