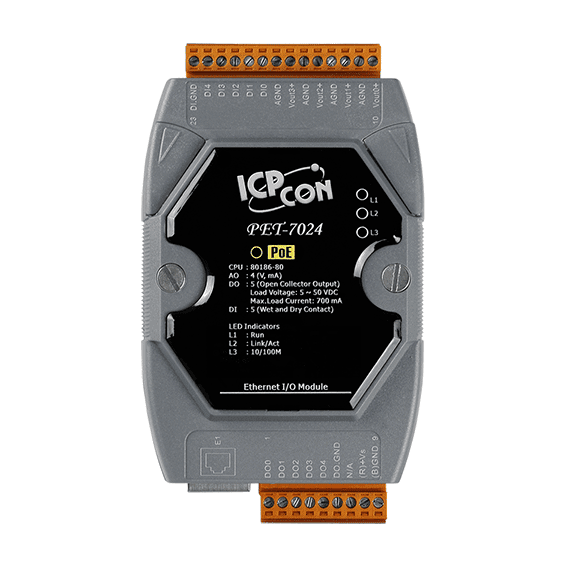

PET-7024 PoE-I/O-Modul, 4-K-Analogausgang, 5-K-DI, 5-K-DO

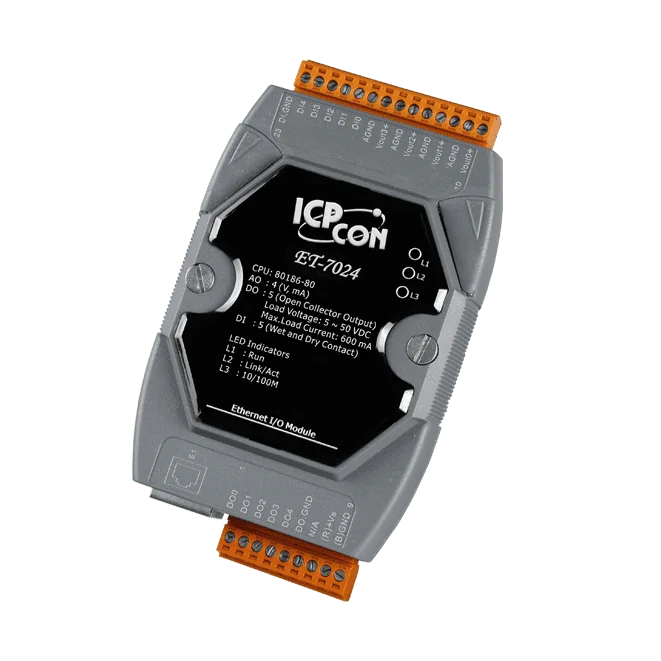

Das ET-7024 vereint vier Analogausgänge, fünf digitale Eingänge und fünf digitale Ausgänge in einem Ethernet-Modul für die Hutschienenmontage. Eine einzelne Einheit kann Feldaktoren ansteuern und den Schalt- oder Sensorzustand über Modbus TCP oder Modbus UDP auslesen. Das reduziert Verdrahtungsaufwand und Platzbedarf im Schaltschrank auf ein Minimum.Jeder Analogausgang lässt sich pro Kanal per Jumper als Spannung (+0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC) oder als Strom (0 ~ 20 mA, 4 ~ 20 mA) konfigurieren. Die digitalen Eingänge akzeptieren potentialfreie und potentialbehaftete Kontakte und verfügen über eine 32-Bit-Zählfunktion. Die digitalen Ausgänge sind als galvanisch getrennte Open-Collector-Senken mit 600 mA pro Kanal ausgeführt.Integrierter Webserver und Web-HMI, Doppel-Watchdog sowie die I/O-Paarverbindung vereinfachen Inbetriebnahme und Überwachung. Das Modul bietet 2500 VDC I/O-Isolation, ±4 kV ESD-Kontaktschutz an jeder Klemme und ist RoHS-konform.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

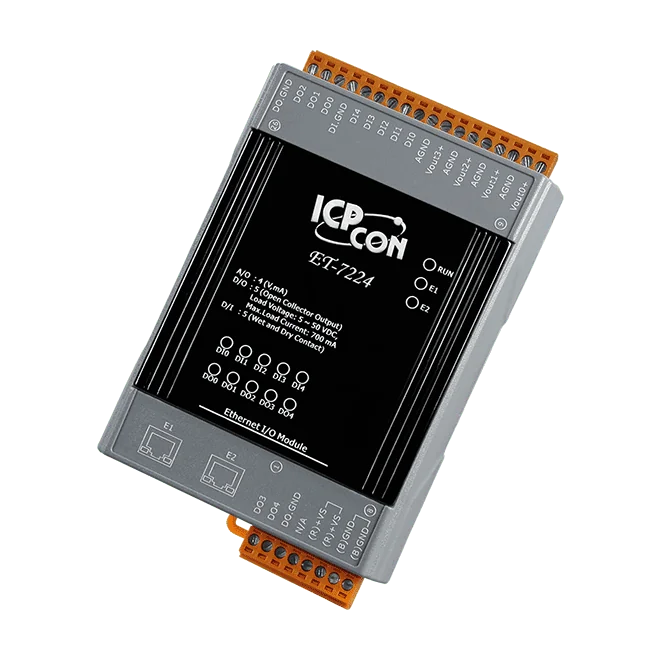

Das ET-7224 CR vereint analoge Ausgangs-, digitale Eingangs- und digitale Ausgangskanäle in einem Ethernet-I/O-Modul für die Hutschienenmontage. Jeder seiner vier analogen Ausgänge lässt sich per Jumper auf Spannung oder Strom einstellen und deckt +/-5 V, +/-10 V, 0 ~ 20 mA und 4 ~ 20 mA ab. Das eignet sich für Ingenieure, die einen Mix aus Feldaktoren über ein einziges Modul ansteuern müssen.Die Kommunikation erfolgt über Modbus TCP und Modbus UDP. Ein integrierter Webserver und eine Web-HMI dienen der Konfiguration und Überwachung. Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, das Modul entlang einer Netzwerkleitung zu verketten, ohne an jedem Knoten einen separaten Switch einzusetzen.Das Modul ist für die Gebäude-, Fabrik- und Maschinenautomatisierung sowie für Fernwartung und Ferndiagnose ausgelegt. Es bietet doppelte Watchdogs, programmierbare Einschalt- und Sicherheitswerte für die Ausgänge sowie 2500 VDC I/O-Trennung und 1500 VDC Ethernet-Trennung.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7224 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das vier Analogausgänge, fünf digitale Eingänge und fünf digitale Ausgänge in einer Hutschienen-Einheit vereint. Jeder Analogausgang lässt sich über seinen Jumper als Spannungs- oder Stromausgang konfigurieren und deckt die Bereiche +/-5 V, +/-10 V, 0 ~ 20 mA und 4 ~ 20 mA ab, sodass ein Modul eine breite Mischung aus Aktoren und Ventilen bedienen kann.Die Kommunikation erfolgt über Modbus TCP und Modbus UDP, mit integriertem Webserver und Web-HMI für Konfiguration und Überwachung. Ein 2-Port-Switch mit LAN-Bypass ermöglicht die Verkettung der Geräte im Netzwerk und reduziert so den Verkabelungsaufwand für dezentrale I/O.Der elektrische Schutz umfasst eine 2500-VDC-Isolation innerhalb des Moduls und einen 4-kV-ESD-Schutz. Doppelte Watchdogs, programmierbare Einschaltzustände und Sicherheitswerte für die Ausgänge sowie die I/O-Paarverbindung des Geräts unterstützen einen zuverlässigen Betrieb in Automatisierungs- und Fernwartungsaufgaben.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

PET-7026 CR vereint sechs analoge Eingänge, zwei analoge Ausgänge, zwei digitale Eingänge und zwei digitale Ausgänge in einem Ethernet-Modul für die Hutschienenmontage. Es eignet sich für Ingenieure, die an einem einzelnen Netzwerkknoten gemischte Signalerfassung und Steuerung benötigen, wobei Modbus TCP und Modbus UDP für die Kommunikation mit dem Host zur Verfügung stehen.Jeder analoge Eingang lässt sich per Jumper als Spannungs- oder Stromeingang und für einen Bereich von ±500 mV bis ±20 mA oder 4 ~ 20 mA konfigurieren. Die Eingänge sind für einen Überspannungsschutz von 240 Vrms ausgelegt; die analogen Ausgänge lassen sich ebenfalls per Jumper als Spannungs- oder Stromausgang konfigurieren. Die digitalen Eingänge unterstützen Trocken- und Nasskontakte und können Impulse bis zu 32 Bit zählen.Geeignet für Anwendungen, bei denen Versorgung und Daten über ein gemeinsames Ethernet-Kabel laufen, mit PoE (IEEE 802.3af, Klasse 1) oder einer Versorgung über Schraubklemmen mit +12 ~ +48 VDC.Integrierter Webserver und Web-HMI vereinfachen Konfiguration und Überwachung.AnwendungenGebäudeautomationFabrikautomationMaschinenautomatisierungFernwartungFerndiagnosePrüfeinrichtungen
