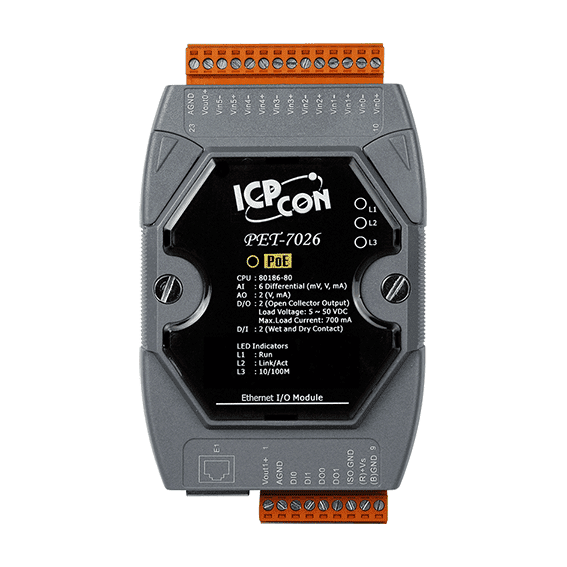

PET-7026 PoE-I/O-Modul mit 6-Kanal-AI, 2-Kanal-AO, 2-Kanal-DI und DO

Das ET-7026 CR ist ein multifunktionales Ethernet-I/O-Modul, das analoge und digitale Signale an einem einzigen Netzwerkknoten zusammenführt. Seine sechs differentiellen analogen Eingänge und zwei analogen Ausgänge decken ein breites Spektrum an Prozesssignalen ab, während zwei digitale Eingänge (mit Zählerfunktion) und zwei Open-Collector-Digitalausgänge diskrete Steuerungsaufgaben übernehmen, alles in einer Hutschienen-Einheit.Jeder analoge Eingang lässt sich individuell für seinen Bereich konfigurieren, mit Spannungs- und Stromoptionen von ±500 mV bis ±10 V sowie 4 ~ 20 mA und einem Überspannungsschutz von 240 Vrms. Ein- und Ausgangstypen werden über Jumperstellungen gewählt, sodass dasselbe Modul für eine Vielzahl von Feldgeräten geeignet ist. Jeder Kanal kann einzeln eingerichtet werden.Das Modul eignet sich für Ingenieure, die Modbus-TCP- oder Modbus-UDP-Zugriff benötigen, ohne an der I/O-Stelle eine separate Steuerung einzusetzen. Ein integrierter Webserver und eine Web-HMI unterstützen Einrichtung und Überwachung, während der duale Watchdog, programmierbare Power-on- und Sicherheitswerte sowie die I/O-Paarverbindung ein vorhersehbares Verhalten im Fehlerfall unterstützen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das ET-7226 CR ist ein Ethernet-I/O-Modul, das gemischte analoge und digitale Signale in einem einzigen Hutschienengerät auf ein Modbus-Netzwerk bringt. Es eignet sich für Ingenieure, die sechs differenzielle analoge Eingänge und zwei analoge Ausgänge zusammen mit zwei digitalen Eingängen (mit Zählerfunktion) und zwei digitalen Ausgängen benötigen, ohne zusätzliche Remote-I/O-Module einsetzen zu müssen.Jeder analoge Eingang lässt sich einzeln für Spannungs- oder Strombereiche konfigurieren, darunter ±500 mV, ±1 V, ±5 V, ±10 V, 0 ~ 20 mA, ±20 mA und 4 ~ 20 mA. Der Eingangstyp wird per Jumper eingestellt. Für 4 ~ 20-mA-Eingänge ist eine Drahtbruch-Erkennung verfügbar. Die analogen Ausgänge unterstützen Spannungs- und Strombereiche, und die Einschalt- und Sicherheitswerte der Ausgänge sind programmierbar.Der integrierte Zwei-Port-10/100-Base-TX-Switch mit LAN-Bypass unterstützt Daisy-Chain-Verdrahtung. Das Modul bietet Modbus TCP und Modbus UDP, einen integrierten Webserver und Web-HMI sowie Zugriffsschutz über ID, Passwort und IP-Filter. Die Isolation beträgt 1500 VDC auf der Ethernet-Seite und 2500 VDC auf der I/O-Seite.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7226 CR ist ein multifunktionales Ethernet-I/O-Modul, das sechs Analogeingänge, zwei Analogausgänge, zwei digitale Eingänge mit Zählfunktion und zwei digitale Ausgänge in einer Hutschienen-Einheit vereint. Die Stromversorgung erfolgt über Power over Ethernet oder über eine Klemmleiste, sodass ein einziges Netzwerkkabel in einem verteilten I/O-Design sowohl Kommunikation als auch Energieversorgung übernehmen kann.Jeder Analogeingang lässt sich auf einen geeigneten Spannungs- oder Strombereich einstellen; jeder Analogein- und -ausgang kann über die Jumper-Stellung zwischen Spannung und Strom umgeschaltet werden. Alle Analogeingänge sind gegen Überspannung bis 240 Vrms geschützt, was hilfreich ist, wenn das Modul an Feldverdrahtung unterschiedlicher Qualität angeschlossen wird.Der integrierte Zwei-Port-Switch mit LAN-Bypass ermöglicht es, das Modul entlang einer Netzwerkleitung in Reihe (Daisy-Chain) zu verschalten. Modbus TCP und Modbus UDP werden unterstützt, und der integrierte Webserver stellt eine Web-HMI für Konfiguration und Überwachung bereit.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

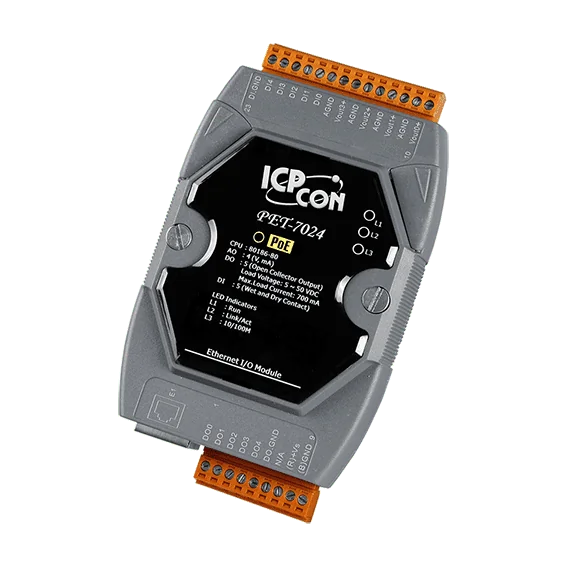

Das PET-7024 CR vereint Analogausgänge, digitale Eingänge und digitale Ausgänge in einem DIN-Schienen-Ethernet-Modul. Seine vier Analogausgänge lassen sich per Jumper auf Spannung oder Strom einstellen und decken +/-5 V, +/-10 V, 0 ~ 20 mA und 4 ~ 20 mA ab, sodass ein Modul eine Vielzahl von Feldaktoren und Reglern ansteuern kann. Die fünf digitalen Eingänge akzeptieren potentialfreie oder potentialbehaftete Kontakte und umfassen einen 32-Bit-Zähler, während die fünf digitalen Ausgänge als isolierte Open-Collector-Ausgänge in Senken-Ausführung (Sink) ausgeführt sind.Die Versorgung erfolgt wahlweise über Ethernet per IEEE 802.3af Klasse 1 PoE oder über eine Schraubklemme mit +12 ~ +48 VDC, was die Verkabelung in Schaltschränken vereinfacht, in denen eine separate Versorgung unpraktisch ist. Modbus TCP und Modbus UDP werden unterstützt, und der integrierte Webserver sowie das Web-HMI ermöglichen Konfiguration und Überwachung über einen Browser.Diese RoHS-konforme Variante eignet sich für Gebäudeautomation, Fabrik- und Maschinenautomation sowie für Fernwartung und Ferndiagnose. Die Isolation von 2500 VDC zwischen E/A-Kanälen und Modul sowie der Schutz von 4 kV ESD unterstützen den Schutz des Moduls in elektrisch anspruchsvollen Installationen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
