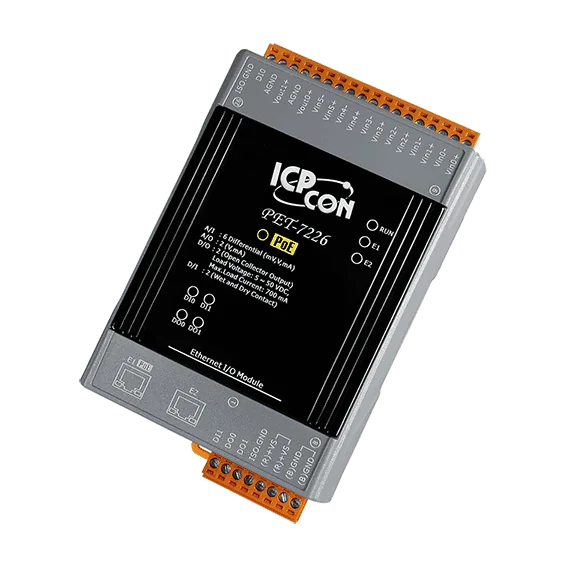

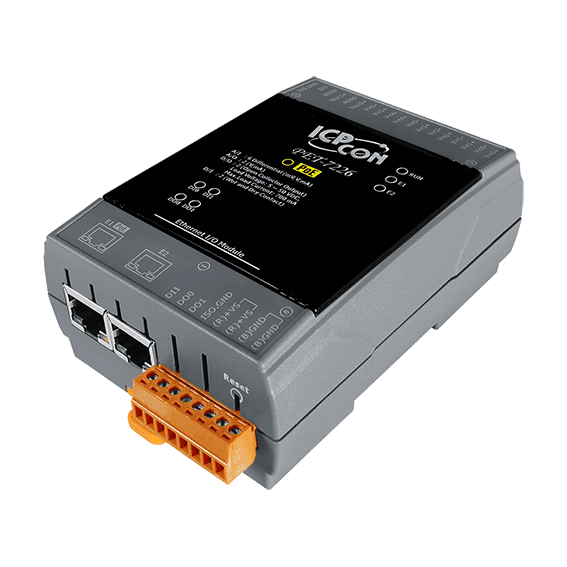

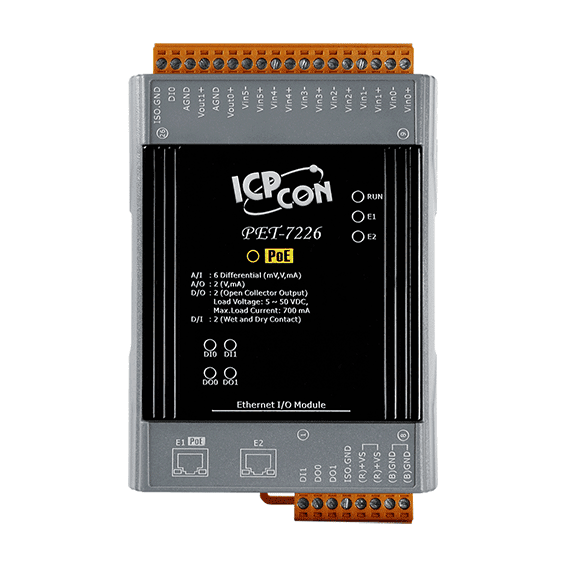

PET-7226 PoE Ethernet-I/O-Modul, 6-Kanal-AI, 2-Kanal-AO, 2-Kanal-DI, 2-Kanal-DO

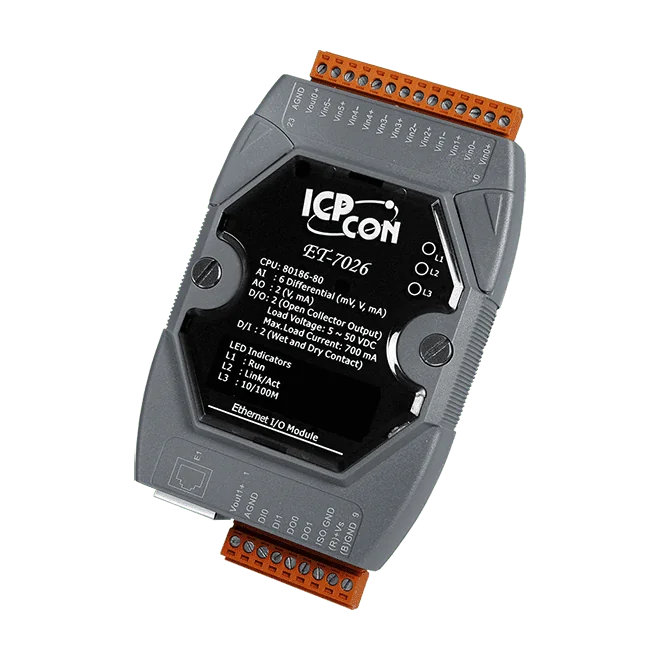

Das ET-7026 CR ist ein multifunktionales Ethernet-I/O-Modul, das analoge und digitale Signale an einem einzigen Netzwerkknoten zusammenführt. Seine sechs differentiellen analogen Eingänge und zwei analogen Ausgänge decken ein breites Spektrum an Prozesssignalen ab, während zwei digitale Eingänge (mit Zählerfunktion) und zwei Open-Collector-Digitalausgänge diskrete Steuerungsaufgaben übernehmen, alles in einer Hutschienen-Einheit.Jeder analoge Eingang lässt sich individuell für seinen Bereich konfigurieren, mit Spannungs- und Stromoptionen von ±500 mV bis ±10 V sowie 4 ~ 20 mA und einem Überspannungsschutz von 240 Vrms. Ein- und Ausgangstypen werden über Jumperstellungen gewählt, sodass dasselbe Modul für eine Vielzahl von Feldgeräten geeignet ist. Jeder Kanal kann einzeln eingerichtet werden.Das Modul eignet sich für Ingenieure, die Modbus-TCP- oder Modbus-UDP-Zugriff benötigen, ohne an der I/O-Stelle eine separate Steuerung einzusetzen. Ein integrierter Webserver und eine Web-HMI unterstützen Einrichtung und Überwachung, während der duale Watchdog, programmierbare Power-on- und Sicherheitswerte sowie die I/O-Paarverbindung ein vorhersehbares Verhalten im Fehlerfall unterstützen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

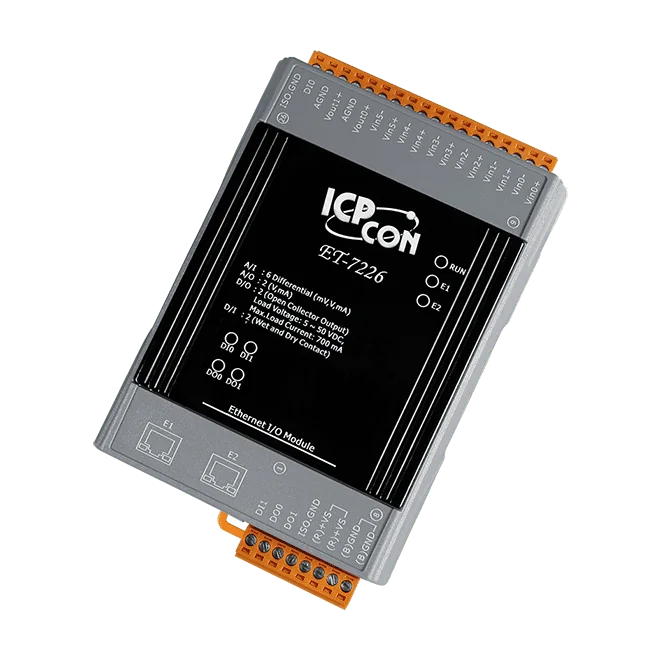

Das ET-7226 CR ist ein Ethernet-I/O-Modul, das gemischte analoge und digitale Signale in einem einzigen Hutschienengerät auf ein Modbus-Netzwerk bringt. Es eignet sich für Ingenieure, die sechs differenzielle analoge Eingänge und zwei analoge Ausgänge zusammen mit zwei digitalen Eingängen (mit Zählerfunktion) und zwei digitalen Ausgängen benötigen, ohne zusätzliche Remote-I/O-Module einsetzen zu müssen.Jeder analoge Eingang lässt sich einzeln für Spannungs- oder Strombereiche konfigurieren, darunter ±500 mV, ±1 V, ±5 V, ±10 V, 0 ~ 20 mA, ±20 mA und 4 ~ 20 mA. Der Eingangstyp wird per Jumper eingestellt. Für 4 ~ 20-mA-Eingänge ist eine Drahtbruch-Erkennung verfügbar. Die analogen Ausgänge unterstützen Spannungs- und Strombereiche, und die Einschalt- und Sicherheitswerte der Ausgänge sind programmierbar.Der integrierte Zwei-Port-10/100-Base-TX-Switch mit LAN-Bypass unterstützt Daisy-Chain-Verdrahtung. Das Modul bietet Modbus TCP und Modbus UDP, einen integrierten Webserver und Web-HMI sowie Zugriffsschutz über ID, Passwort und IP-Filter. Die Isolation beträgt 1500 VDC auf der Ethernet-Seite und 2500 VDC auf der I/O-Seite.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

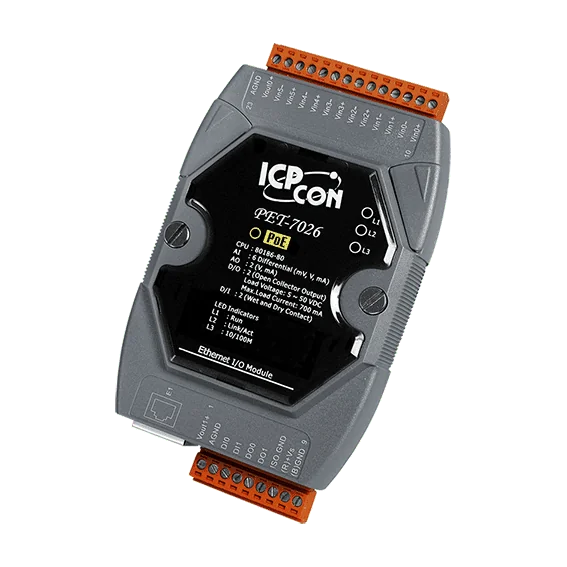

PET-7026 CR vereint sechs analoge Eingänge, zwei analoge Ausgänge, zwei digitale Eingänge und zwei digitale Ausgänge in einem Ethernet-Modul für die Hutschienenmontage. Es eignet sich für Ingenieure, die an einem einzelnen Netzwerkknoten gemischte Signalerfassung und Steuerung benötigen, wobei Modbus TCP und Modbus UDP für die Kommunikation mit dem Host zur Verfügung stehen.Jeder analoge Eingang lässt sich per Jumper als Spannungs- oder Stromeingang und für einen Bereich von ±500 mV bis ±20 mA oder 4 ~ 20 mA konfigurieren. Die Eingänge sind für einen Überspannungsschutz von 240 Vrms ausgelegt; die analogen Ausgänge lassen sich ebenfalls per Jumper als Spannungs- oder Stromausgang konfigurieren. Die digitalen Eingänge unterstützen Trocken- und Nasskontakte und können Impulse bis zu 32 Bit zählen.Geeignet für Anwendungen, bei denen Versorgung und Daten über ein gemeinsames Ethernet-Kabel laufen, mit PoE (IEEE 802.3af, Klasse 1) oder einer Versorgung über Schraubklemmen mit +12 ~ +48 VDC.Integrierter Webserver und Web-HMI vereinfachen Konfiguration und Überwachung.AnwendungenGebäudeautomationFabrikautomationMaschinenautomatisierungFernwartungFerndiagnosePrüfeinrichtungen

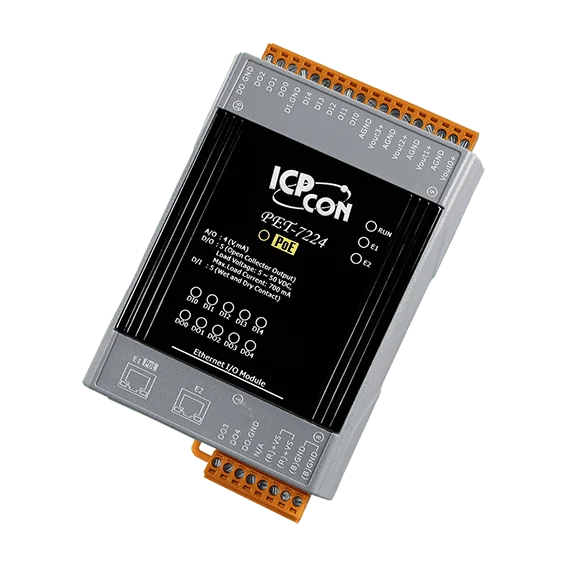

Das PET-7224 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das vier Analogausgänge, fünf digitale Eingänge und fünf digitale Ausgänge in einer Hutschienen-Einheit vereint. Jeder Analogausgang lässt sich über seinen Jumper als Spannungs- oder Stromausgang konfigurieren und deckt die Bereiche +/-5 V, +/-10 V, 0 ~ 20 mA und 4 ~ 20 mA ab, sodass ein Modul eine breite Mischung aus Aktoren und Ventilen bedienen kann.Die Kommunikation erfolgt über Modbus TCP und Modbus UDP, mit integriertem Webserver und Web-HMI für Konfiguration und Überwachung. Ein 2-Port-Switch mit LAN-Bypass ermöglicht die Verkettung der Geräte im Netzwerk und reduziert so den Verkabelungsaufwand für dezentrale I/O.Der elektrische Schutz umfasst eine 2500-VDC-Isolation innerhalb des Moduls und einen 4-kV-ESD-Schutz. Doppelte Watchdogs, programmierbare Einschaltzustände und Sicherheitswerte für die Ausgänge sowie die I/O-Paarverbindung des Geräts unterstützen einen zuverlässigen Betrieb in Automatisierungs- und Fernwartungsaufgaben.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
