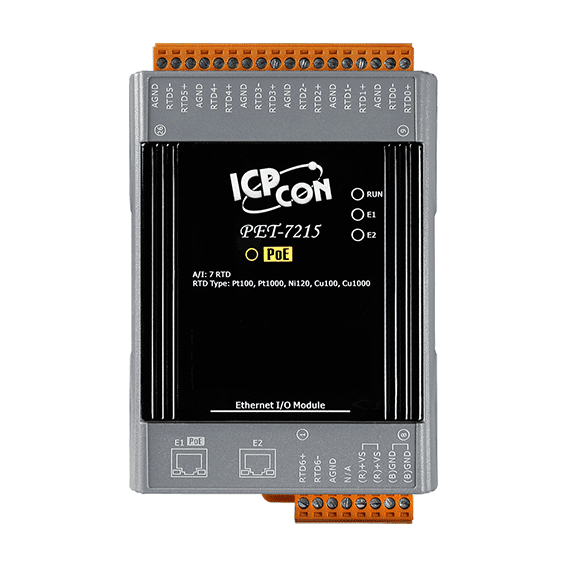

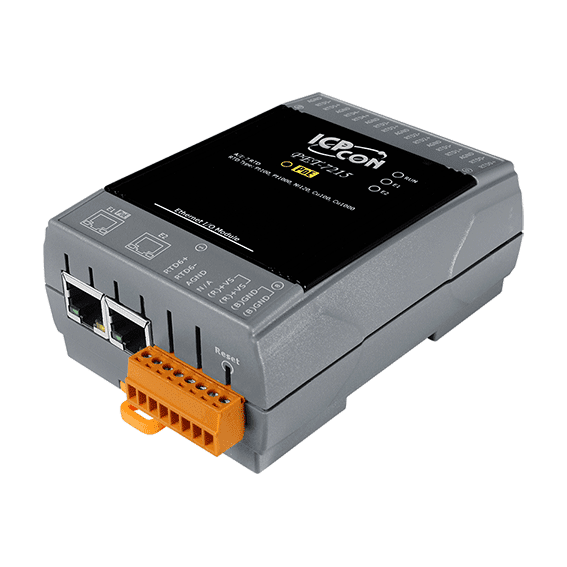

PET-7215 PoE-Ethernet-I/O-Modul mit 2-Port-Switch, 7-Kanal-RTD-Eingang

Das ET-7015 ist für die Temperaturmessung über große Leitungslängen ausgelegt. Jeder seiner 7 Kanäle nimmt Pt100-, Pt1000-, Ni120-, Cu100- oder Cu1000-Sensoren auf. Dreileiter-RTDs werden unabhängig von der Leitungslänge automatisch kompensiert, sodass der Leitungswiderstand nicht manuell abgeglichen werden muss.Eine Drahtbruch-Erkennung an jedem Kanal hilft, defekte Sensorleitungen schnell zu identifizieren. Die Kommunikation erfolgt über Modbus TCP und Modbus UDP. Ein integrierter Webserver und eine Web-HMI ermöglichen Konfiguration und Überwachung. Der Zugriff wird über ID, Passwort und IP-Filter kontrolliert, und zwei Watchdogs unterstützen die Fehlerwiederherstellung.Die Isolation beträgt 2500 VDC für I/O und 1500 VDC für Ethernet. Das Modul ist RoHS-konform, bietet 4 kV ESD-Schutz und wird mit +10 ~ +30 VDC auf einer DIN-Hutschiene betrieben. Der Betriebsbereich liegt bei -25 ~ +75 °C. Typische Einsatzgebiete sind Gebäudeautomation, Fabrik- und Maschinenautomation, Fernwartung und FernDiagnose sowie Prüfeinrichtungen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFern-DiagnosePrüfeinrichtungen

Der ET-7215 ist ein Ethernet-I/O-Modul zur Temperaturmessung mit Widerstandsthermometern (RTD) über große Leitungslängen. Jeder seiner sieben differenziellen Kanäle lässt sich einzeln für Pt100-, Pt1000-, Ni120-, Cu100- oder Cu1000-Sensoren konfigurieren. Der Leitungswiderstand bei Dreileiter-RTDs wird unabhängig von der Leitungslänge automatisch kompensiert.Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, Module entlang einer Netzwerkleitung in Reihe zu schalten (Daisy-Chain). Die Kommunikation erfolgt über Modbus TCP oder Modbus UDP. Der integrierte Webserver und das Web-HMI erlauben die Überprüfung und Konfiguration des Geräts über einen Browser, mit Zugriffskontrolle über ID, Passwort und IP-Filter.Der ET-7215 eignet sich für die Gebäudeautomation, die Fabrik- und Maschinenautomation sowie für die FernDiagnose und Fernwartung. Er wird als ET-7215 CR bestellt, trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE und wird mit +12 ~ +48 VDC bei einem Temperaturbereich von -25 ~ +75 °C betrieben.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7015 CR ist ein PoE-Ethernet-I/O-Modul für die Fernmessung mit RTD-Sensoren. Jeder seiner 7 differenziellen Kanäle lässt sich individuell für Pt100-, Pt1000-, Ni120-, Cu100- oder Cu1000-Sensoren konfigurieren, sodass ein Modul einen Mix verschiedener Sensortypen im selben Netzwerk bedienen kann.Bei langen Leitungswegen kompensiert das Modul den Leitungswiderstand von 3-Leiter-RTD-Sensoren automatisch, unabhängig von der Leitungslänge, und verfügt über eine Leitungsbruch-Erkennung, die unterbrochene Sensoranschlüsse meldet. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC; die Montage erfolgt auf einer DIN-Schiene.Ein integrierter Webserver und eine Web-HMI ermöglichen Konfiguration und Überwachung über einen Browser. Die Kommunikation erfolgt über Modbus TCP oder Modbus UDP, mit Zugriffsschutz über ID, Passwort und IP-Filter, einem Dual-Watchdog und einer Modul-Intern-Isolation von 2500 VDC. Das Modul ist für einen ESD-Schutz von 4 kV qualifiziert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7217 CR ist ein PoE-gespeistes Ethernet-I/O-Modul mit acht differenziellen Analogeingängen und vier digitalen Ausgängen, das über Modbus TCP oder Modbus UDP kommuniziert. Jeder Analogkanal kann mit einem eigenen Eingangsbereich konfiguriert werden; der Eingangstyp (Spannung oder Strom) wird für den jeweiligen Kanal per Jumper gewählt.Ein integrierter 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, Module linienförmig in Reihe zu schalten. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC; außerdem sind ein integrierter Webserver, eine Web-HMI und doppelte Watchdogs enthalten.Die digitalen Ausgänge sind galvanisch getrennte Open-Collector-Ausgänge vom Typ Sink mit Kurzschluss- und Überlastschutz; Einschaltwert und Sicherheitswert sind programmierbar. Die Isolation zwischen den Modulkreisen beträgt 2500 VDC.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
