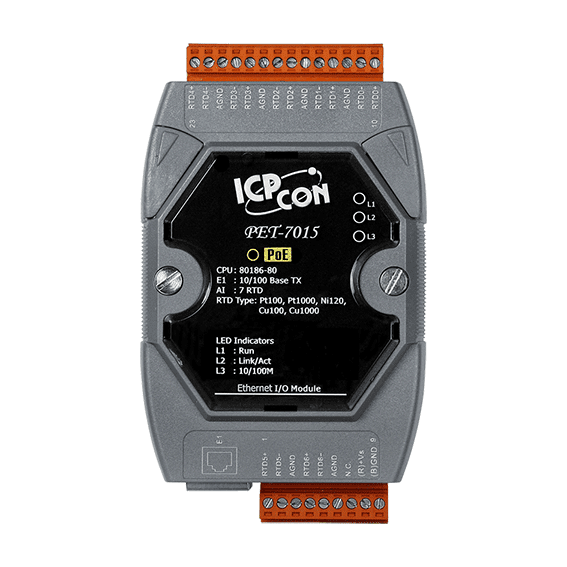

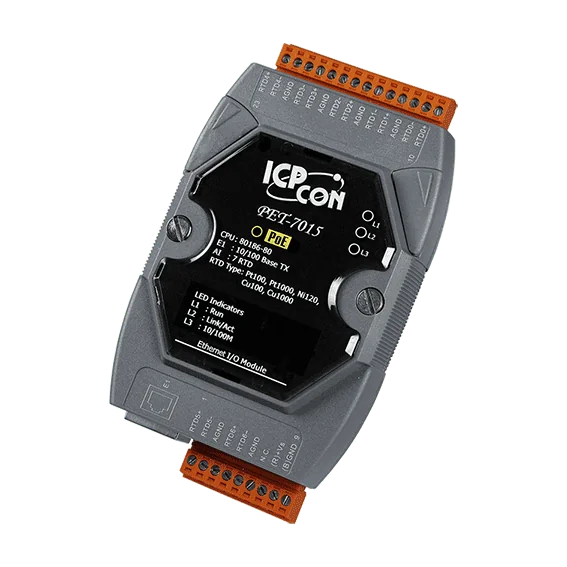

PET-7015 PoE-I/O-Modul, 7-Kanal-RTD-Eingang

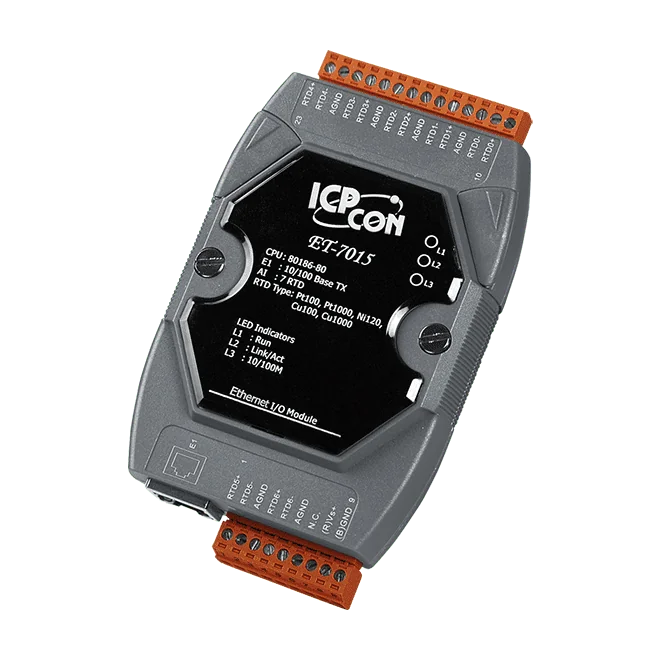

Das ET-7015 ist für die Temperaturmessung über große Leitungslängen ausgelegt. Jeder seiner 7 Kanäle nimmt Pt100-, Pt1000-, Ni120-, Cu100- oder Cu1000-Sensoren auf. Dreileiter-RTDs werden unabhängig von der Leitungslänge automatisch kompensiert, sodass der Leitungswiderstand nicht manuell abgeglichen werden muss.Eine Drahtbruch-Erkennung an jedem Kanal hilft, defekte Sensorleitungen schnell zu identifizieren. Die Kommunikation erfolgt über Modbus TCP und Modbus UDP. Ein integrierter Webserver und eine Web-HMI ermöglichen Konfiguration und Überwachung. Der Zugriff wird über ID, Passwort und IP-Filter kontrolliert, und zwei Watchdogs unterstützen die Fehlerwiederherstellung.Die Isolation beträgt 2500 VDC für I/O und 1500 VDC für Ethernet. Das Modul ist RoHS-konform, bietet 4 kV ESD-Schutz und wird mit +10 ~ +30 VDC auf einer DIN-Hutschiene betrieben. Der Betriebsbereich liegt bei -25 ~ +75 °C. Typische Einsatzgebiete sind Gebäudeautomation, Fabrik- und Maschinenautomation, Fernwartung und FernDiagnose sowie Prüfeinrichtungen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFern-DiagnosePrüfeinrichtungen

Der ET-7215 ist ein Ethernet-I/O-Modul zur Temperaturmessung mit Widerstandsthermometern (RTD) über große Leitungslängen. Jeder seiner sieben differenziellen Kanäle lässt sich einzeln für Pt100-, Pt1000-, Ni120-, Cu100- oder Cu1000-Sensoren konfigurieren. Der Leitungswiderstand bei Dreileiter-RTDs wird unabhängig von der Leitungslänge automatisch kompensiert.Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, Module entlang einer Netzwerkleitung in Reihe zu schalten (Daisy-Chain). Die Kommunikation erfolgt über Modbus TCP oder Modbus UDP. Der integrierte Webserver und das Web-HMI erlauben die Überprüfung und Konfiguration des Geräts über einen Browser, mit Zugriffskontrolle über ID, Passwort und IP-Filter.Der ET-7215 eignet sich für die Gebäudeautomation, die Fabrik- und Maschinenautomation sowie für die FernDiagnose und Fernwartung. Er wird als ET-7215 CR bestellt, trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE und wird mit +12 ~ +48 VDC bei einem Temperaturbereich von -25 ~ +75 °C betrieben.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

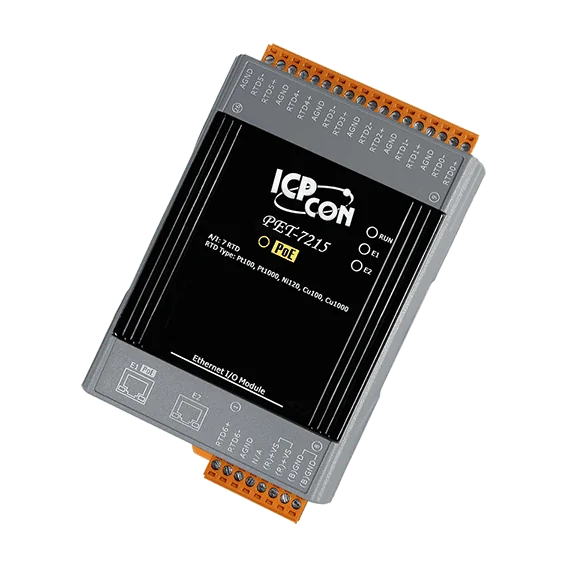

Das PET-7215 ist ein Ethernet-I/O-Modul für Ingenieure, die auch über lange Leitungswege präzise Temperaturwerte benötigen. Jeder seiner sieben differenziellen Kanäle akzeptiert Pt100-, Pt1000-, Ni120-, Cu100- oder Cu1000-Sensoren, und der Leitungswiderstand bei Dreileiter-RTDs wird unabhängig von der Leitungslänge automatisch kompensiert.Ein integrierter 2-Port-10/100-Base-TX-Switch mit LAN-Bypass unterstützt die Verdrahtung im Daisy-Chain-Verfahren. Das Modul kann über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC versorgt werden. Der integrierte Webserver, das Web-HMI sowie die Unterstützung von Modbus TCP und Modbus UDP erleichtern die Integration in bestehende Netzwerke.Die Erkennung offener Leitungen, ein doppelter Watchdog und die Kommunikationssicherheit tragen dazu bei, Messketten überwacht zu betreiben. Die I/O-Isolation beträgt 3000 VDC, und das Modul ist an jeder Klemme für ±4 kV Kontakt-ESD ausgelegt. Die Montage erfolgt auf einer DIN-Schiene.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

PET-7017 CR ist ein über PoE versorgtes Ethernet-I/O-Modul, das acht differenzielle Analogeingänge und vier Digitalausgänge in ein Modbus-Netzwerk einbindet. Jeder Analogkanal kann mit eigenem Messbereich konfiguriert werden; die Eingangsart (Spannung oder Strom) wird über die Stellung des zugehörigen Jumpers gewählt.Das Modul eignet sich für Ingenieure, die flexible Signalaufbereitung mit robusten Schutzfunktionen benötigen. Die 16-Bit-Eingänge bieten eine Abtastung im Normalmodus (10 Hz gesamt) und im Schnellmodus (50 Hz gesamt), und die Analogkanäle halten Überspannungen von 240 Vrms stand. Die Isolation innerhalb des Moduls ist mit 2500 VDC spezifiziert, das Gerät ist für einen ESD-Schutz von 4 kV qualifiziert.GebäudeautomationFabrikautomationMaschinenautomationFernwartung und FerndiagnosePrüfeinrichtungenAnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
