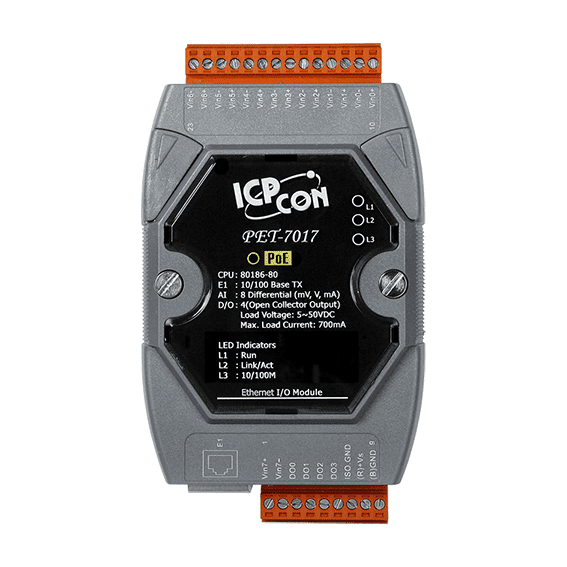

PET-7017 PoE-I/O-Modul, 8-Kanal-Analogeingang, 4-Kanal-Digitalausgang

Das ET-7017 CR ist ein Ethernet-I/O-Modul, das acht differenzielle Analogeingänge und vier Digitalausgänge in ein Modbus-Netzwerk einbindet. Jeder Analogkanal lässt sich für Spannung oder Strom konfigurieren und erhält einen eigenen Eingangsbereich, wodurch sich gemischte Sensorkonfigurationen ohne Hardwareänderung realisieren lassen. Dieser Bestellcode ist als RoHS-konform gelistet.Die Digitalausgänge sind isolierte Open-Collector-Ausgänge vom Typ Sink mit 700 mA pro Kanal und verfügen über Kurzschluss- und Überlastschutz. Einschalt- und Sicherheitswerte sind programmierbar, sodass Ausgänge für Anlauf- und Fehlerzustände definiert werden können. Die Abtastung lässt sich für alle Kanäle zwischen dem Normalmodus mit 10 Hz und dem Schnellmodus mit 50 Hz umschalten.Die Kommunikation mit dem Host erfolgt über Modbus TCP oder Modbus UDP über einen einzelnen 10/100-Base-TX-RJ-45-Anschluss. Ein integrierter Webserver und eine Web-HMI sind vorhanden, der Ethernet-Zugriff wird über ID, Passwort und IP-Filter gesteuert, und zwei Watchdog-Funktionen sind enthalten.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das ET-7217 CR ist ein Ethernet-Remote-I/O-Modul für Ingenieure, die Sensorsignale erfassen und Ausgänge über ein Modbus-Netzwerk schalten müssen. Es bietet acht differenzielle analoge Eingänge, die jeweils einzeln auf einen eigenen Messbereich konfiguriert werden können. Der Eingangstyp wird per Jumper eingestellt, sodass jeder Kanal Spannung oder Strom aufnehmen kann, und die Eingänge sind gegen Überspannung bis 240 Veff geschützt.Netzwerkseitig verfügt das Modul über einen 2-Port-10/100-Base-TX-Switch mit LAN-Bypass, mit dem Geräte entlang einer Linie im Daisy-Chain-Verfahren verbunden werden können. Es unterstützt Modbus TCP und Modbus UDP und enthält einen integrierten Webserver mit Web-HMI, Zugriffskontrolle über ID, Passwort und IP-Filter sowie Funktionen zur Kommunikationssicherheit. Die Abtastrate lässt sich zwischen Normal- und Schnellmodus umschalten.Die vier digitalen Ausgänge sind galvanisch getrennte Open-Collector-Senkenausgänge mit Kurzschluss- und Überlastschutz und können mit programmierbaren Einschalt- und Sicherheitswerten belegt werden. Das Modul bietet eine I/O-Isolation von 2500 VDC und einen ESD-Schutz von 4 kV und ist für die Hutschienenmontage im Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7217 CR ist ein PoE-gespeistes Ethernet-I/O-Modul mit acht differenziellen Analogeingängen und vier digitalen Ausgängen, das über Modbus TCP oder Modbus UDP kommuniziert. Jeder Analogkanal kann mit einem eigenen Eingangsbereich konfiguriert werden; der Eingangstyp (Spannung oder Strom) wird für den jeweiligen Kanal per Jumper gewählt.Ein integrierter 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, Module linienförmig in Reihe zu schalten. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC; außerdem sind ein integrierter Webserver, eine Web-HMI und doppelte Watchdogs enthalten.Die digitalen Ausgänge sind galvanisch getrennte Open-Collector-Ausgänge vom Typ Sink mit Kurzschluss- und Überlastschutz; Einschaltwert und Sicherheitswert sind programmierbar. Die Isolation zwischen den Modulkreisen beträgt 2500 VDC.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7017-10 ist ein PoE-gespeistes Ethernet-Analogeingangsmodul für Ingenieure, die Spannungs- oder Strommessungen an einem vernetzten I/O-Knoten benötigen. Die Eingänge lassen sich softwareseitig als 10 differentielle oder 20 single-ended Kanäle konfigurieren, und jeder Kanal kann einen eigenen Messbereich erhalten. So kann ein einziges Modul verschiedene Sensortypen im selben Netzwerk bedienen.Jeder Kanal bietet die Wahl zwischen Spannungsbereichen von ±150 mV bis ±10 V sowie Strombereichen von ±20 mA, 0 ~ 20 mA und 4 ~ 20 mA, die per Jumper eingestellt werden. Die Auflösung beträgt 16 Bit, und das Modul verfügt über zwei Abtastmodi: den Normalmodus mit insgesamt 10 Hz und den Schnellmodus mit insgesamt 50 Hz. Für 4 ~ 20 mA-Eingänge ist eine Drahtbruch-Erkennung verfügbar, und differentielle Kanäle sind mit einem Überspannungsschutz für 240 Vrms ausgelegt.Konfiguration und Überwachung erfolgen über einen integrierten Webserver mit Web-HMI, das Modul unterstützt Modbus TCP und Modbus UDP. Der Zugriff wird über ID, Passwort und IP-Filter gesteuert. Das Gerät wird wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC versorgt und wird auf einer DIN-Schiene montiert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
