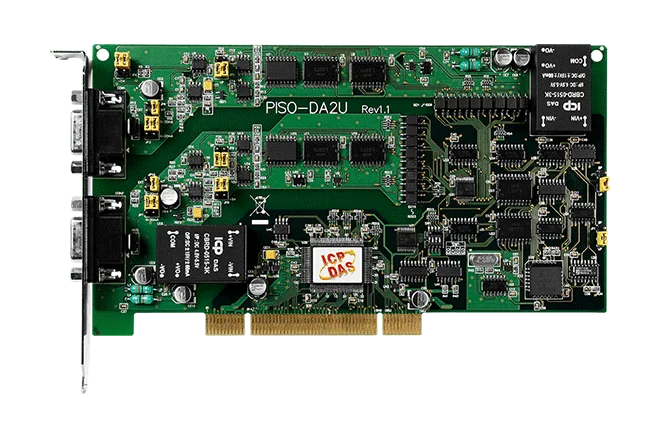

PISO-DA2U ­Universal-PCI-Analogausgangskarte, isoliert, 2-Kanal, 12-Bit

PISO-DA2U/S CR ist eine universelle PCI-Analogausgangskarte für Ingenieure, die zwei isolierte 12-Bit-Ausgänge in einem Host-PC benötigen. Sie arbeitet mit 3,3-V- oder 5-V-PCI-Steckplätzen und bietet 3750 VDC Bus- und Kanal-zu-Kanal-Isolation, was sich für die Signalisolation in rauen oder anspruchsvollen Umgebungen eignet.Jeder Kanal lässt sich unabhängig als Spannungsausgang (±10 V, ±5 V, 0 bis 10 V oder 0 bis 5 V) oder als Stromausgang (0 bis 20 mA oder 4 bis 20 mA) konfigurieren. Die Kalibrierung erfolgt per Software statt über Jumper oder Trimmpotentiometer, und die Kalibrierdaten werden im EEPROM gespeichert. Laut Herstellerangaben ist die Karte vollständig kompatibel zur PISO-DA2 und kann ohne Änderungen an Software oder Treiber direkt ersetzt werden.Der Card-ID-Schalter ermöglicht es, die Karte in der Software zu identifizieren, wenn zwei oder mehr Karten im selben Computer installiert sind. Im Lieferumfang sind zwei CA-PC09M-D-Sub-Steckverbinder enthalten. Die Spezifikationen stammen aus den für die PISO-DA2U veröffentlichten Angaben; das Suffix /S ist in den Quelldaten nicht erläutert. Prüfen Sie daher vor der Spezifikation den Bestellcode und das Datenblatt.AnwendungenHochgeschwindigkeits-DatenerfassungssystemeBetrieb in rauen UmgebungenSignalisolation

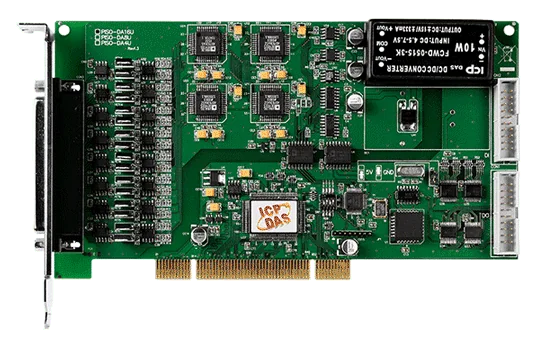

Die PISO-DA16U CR ist eine universelle PCI-Karte für Ingenieure, die sechzehn isolierte 14-Bit-Analogausgänge in einem PC-basierten Erfassungs- oder Steuerungssystem benötigen. Sie kann ohne Änderung bestehender Software oder Treiber als direkter Ersatz für die Serie PIO-DA eingesetzt werden, was bei der Aufrüstung oder Wartung von Altsystemen hilft.Jeder Kanal kann individuell als Spannungsausgang (±10 V) oder Stromausgang (0 bis 20 mA) konfiguriert werden. Die Kalibrierung erfolgt per Software statt über Jumper oder Trimmpotentiometer, die Kalibrierdaten werden im EEPROM gespeichert. Auf derselben Karte stehen außerdem sechzehn digitale 5-V/TTL-Eingänge und sechzehn digitale 5-V/TTL-Ausgänge zur Verfügung, mit einer Busisolation von 2500 V DC und einem integrierten DC/DC-Wandler mit einem Schutz von 3000 VDC zum Schutz des Host-PCs.Ein onboard angebrachter 4-Bit-Card-ID-Schalter ermöglicht es der Software, einzelne Karten zu identifizieren, wenn zwei oder mehr Karten im selben Rechner installiert sind. Die Karte wird mit einem Anschluss CA-4002 D-Sub ausgeliefert.AnwendungenHochgeschwindigkeits-DatenerfassungssystemeProzessüberwachung und -steuerungSchwingungsanalyseDigitale Mustererzeugung über den digitalen I/O-Port

Die PISO-DA16U/S CR ist eine universelle PCI-Analogausgangskarte mit 16 Kanälen und 14-Bit-Auflösung. Jeder Kanal lässt sich einzeln auf Spannung (±10 V) oder Strom (0 bis 20 mA) einstellen. Das eignet sich für Ingenieure, die auf einer Karte unterschiedliche Signalarten benötigen.Die Karte ist als direkter Ersatz für die PIO-DA-Serie konzipiert, sodass vorhandene Software und Treiber nicht angepasst werden müssen. Die Bus-Isolation mit 2500 V DC schützt den Host-PC vor Spannungsspitzen. Die Kalibrierung erfolgt softwareseitig, und die Kalibrierdaten werden im EEPROM gespeichert, weshalb keine Jumper oder Trimmpotentiometer benötigt werden.Diese /S-Variante wird mit einem CA-3710-D-Sub-Kabel ausgeliefert. Wenn Sie stattdessen das Zubehör CA-4002 bevorzugen, wählen Sie die CR-Steckverbinderausführung. Der integrierte 4-Bit-Card-ID-Schalter ermöglicht es der Software, die Karte eindeutig zu identifizieren, wenn zwei oder mehr Karten im selben Computer eingebaut sind.AnwendungenHochgeschwindigkeits-DatenerfassungssystemeProzessüberwachung und -steuerungSchwingungsanalyseErzeugung digitaler Muster über den digitalen I/O-Port

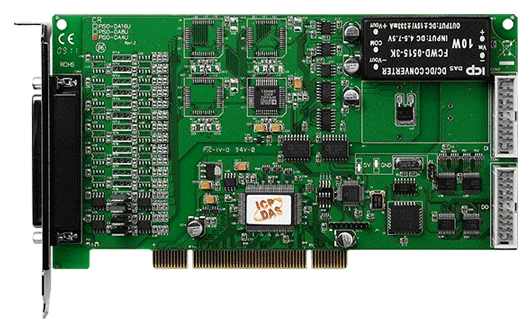

PISO-DA4U CR ist eine universelle PCI-Analogausgangskarte mit vier galvanisch getrennten 14-Bit-Kanälen. Sie wurde für Ingenieure entwickelt, die Spannungs- oder Stromsignale von einem PC aus ansteuern und dabei den Rechner vor schädlichen Überspannungen auf der Feldseite schützen müssen.Jeder Kanal lässt sich einzeln als Spannungsausgang (±10 V) oder Stromausgang (0 bis 20 mA) konfigurieren. Die Kalibrierung erfolgt softwareseitig, sodass keine Jumper oder Trimmpotentiometer benötigt werden; die Kalibrierdaten werden im EEPROM gespeichert. Die Karte verfügt außerdem über 16 digitale TTL-Eingänge mit wählbarer Pull-up- oder Pull-down-Beschaltung, 16 digitale TTL-Ausgänge und drei 16-Bit-Timer/Zähler-Kanäle.Diese Variante wird mit einem Steckverbinder CA-4002 D-Sub geliefert. Die PISO-DA4U/S CR, die stattdessen ein Kabel CA-3710 D-Sub beiliegen hat, ist die Alternative für dieselbe Vierkanal-Karte. Die PISO-DA4U CR ist als Ersatz für die PIO-DA-Serie ohne Änderungen an Software oder Treibern ausgelegt und arbeitet im Temperaturbereich von 0 bis +60 °C.AnwendungenHochgeschwindigkeits-DatenerfassungssystemeProzessüberwachung und -steuerungSchwingungsanalyseErzeugung digitaler Muster über den digitalen I/O-Port
