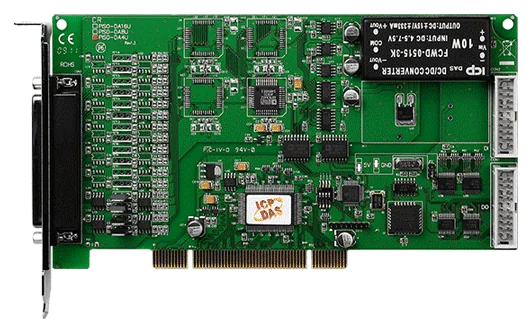

PISO-DA4U Universelle isolierte PCI-Analogausgangskarte, 4-Kanal 14-Bit
Vierkanal-Analogausgangskarte mit 14 Bit und galvanischer Trennung für universelle 3,3 V/5 V PCI-Steckplätze, mit 2500 V DC Bus-Isolation, 16 digitalen TTL-Ein- und Ausgängen und PIO-DA-Softwarekompatibilität.
- Vier 14-Bit-Analogausgänge, jeder Kanal wahlweise als ±10 V Spannung oder 0 bis 20 mA Strom konfigurierbar
- 2500 V DC Bus-Isolation mit integriertem DC/DC-Wandler, ausgelegt für einen Schutz von 3000 V DC
- Softwarekalibrierung mit im EEPROM gespeicherten Daten, keine Jumper oder Trimmpotentiometer erforderlich
- 16-Kanal 5-V/TTL-Digitaleingang mit Pull-up- und Pull-down-Funktion sowie 16-Kanal 5-V/TTL-Digitalausgang
- Drei 16-Bit-Timer/Zähler-Kanäle mit interner 4-MHz-Referenztaktquelle
- Zwei timergesteuerte Interrupt-Quellen und doppelt gepufferter DA-Latch
455,00 € pro Stück
| 1-9 Stück | 455,00 € | |
|---|---|---|
| 10-30 Stück | 432,00 € | −5 % |
| ab 31 Stück | 409,00 € | −10 % |
Produktinformationen "PISO-DA4U Universelle isolierte PCI-Analogausgangskarte, 4-Kanal 14-Bit"
PISO-DA4U CR ist eine universelle PCI-Analogausgangskarte mit vier galvanisch getrennten 14-Bit-Kanälen. Sie wurde für Ingenieure entwickelt, die Spannungs- oder Stromsignale von einem PC aus ansteuern und dabei den Rechner vor schädlichen Überspannungen auf der Feldseite schützen müssen.
Jeder Kanal lässt sich einzeln als Spannungsausgang (±10 V) oder Stromausgang (0 bis 20 mA) konfigurieren. Die Kalibrierung erfolgt softwareseitig, sodass keine Jumper oder Trimmpotentiometer benötigt werden; die Kalibrierdaten werden im EEPROM gespeichert. Die Karte verfügt außerdem über 16 digitale TTL-Eingänge mit wählbarer Pull-up- oder Pull-down-Beschaltung, 16 digitale TTL-Ausgänge und drei 16-Bit-Timer/Zähler-Kanäle.
Diese Variante wird mit einem Steckverbinder CA-4002 D-Sub geliefert. Die PISO-DA4U/S CR, die stattdessen ein Kabel CA-3710 D-Sub beiliegen hat, ist die Alternative für dieselbe Vierkanal-Karte. Die PISO-DA4U CR ist als Ersatz für die PIO-DA-Serie ohne Änderungen an Software oder Treibern ausgelegt und arbeitet im Temperaturbereich von 0 bis +60 °C.
Anwendungen
- Hochgeschwindigkeits-Datenerfassungssysteme
- Prozessüberwachung und -steuerung
- Schwingungsanalyse
- Erzeugung digitaler Muster über den digitalen I/O-Port
| Analogausgänge: | 4 |
|---|---|
| Betriebstemperatur: | 0 ~ +60 °C |
| Digitalausgänge: | 16 |
| Digitaleingänge: | 16 |
| Produkttyp: | DAQ-Platine |
| Schnittstelle: | PCI |
| Stromeingang: | +5 V, 2200 mA |
| Isolation: | 2500 VDC |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 20-polige Stiftleiste x 2 |
| Karten-ID | Ja (4-Bit) |
| Analogausgang | |
| Kanäle | PISO-DA4U : 4 PISO-DA8U : 8 PISO-DA16U : 16 |
| Bereich | Spannung: ±10 V Strom: 0 ~ 20 mA |
| Auflösung | 14-Bit |
| Genauigkeit | 0,04 % of FSR ±2 LSB @ 25 °C, ±10 V |
| Ansprechzeit | 333 kHz (typisch) |
| Spannungsausgangsfähigkeit | ±5 mA |
| Anstiegsgeschwindigkeit | 0.71 V/μs |
| Isolation | 2500 V (Bus-Typ) |
| Betriebsmodus | Statische Aktualisierung |
| Digitaleingang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Spannungspegel EIN | 2.0 V min. |
| Spannungspegel AUS | 0,8 V max. |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Betriebsmodus | Statische Aktualisierung |
| Lastspannung | Logik 0: 0,4 V max. Logik 1: 2,4 V min. |
| Laststrom | Senke: 2,4 mA @ 0,8 V Quelle: 0,8 mA @ 2,0 V |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| Timer/Zähler/Frequenz | |
| Kanäle | 3 |
| Typ | 5 V/TTL |
| Auflösung | 16-Bit |
| Referenztakt | Intern: 4 MHz |
| PC-Bus | |
| Typ | 3,3 V/5 V Universal-PCI, 32 Bit, 33 MHz |
| Datenbus | 8 Bit |
| Leistung | |
| Leistungsaufnahme | PISO-DA4U : 2200 mA bei +5 V PISO-DA8U : 2400 mA bei +5 V PISO-DA16U : 3000 mA bei +5 V |
| Mechanisch | |
| Abmessungen (mm) | 105 x 188 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Zubehör
ADP-20/PCI CR ist eine 20-polige Steckerverlängerung auf 20-polig zur Verdrahtung von PCI-Karten. Sie überbrückt eine zweifache 20-polige Flachbandkabelverbindung über eine größere Strecke, sodass die Karte von einem günstigeren Standort aus erreichbar ist.Das Set enthält einen Flachbandkabelsatz CA-2002, 20-polig, 20 cm lang, geliefert als zwei Kabel. Damit können Sie sofort mit der Verdrahtung beginnen, ohne ein passendes Kabel separat beschaffen zu müssen.Die Verlängerung ist RoHS-konform. Sie gehört zum Zubehörprogramm für DAQ-Tochterplatinen und eignet sich daher für Ingenieure, die Datenerfassungssysteme mit PCI-Karten aufbauen oder warten.
Flachbandkabel, 20-polig, 20 cm (1 Set, 2 Kabel).
Flachbandkabel, 20-polig, 1 m.
Flachbandkabel, 20-polig, 2 m.
DB37-Stecker-auf-Stecker-Kabel, 1 m.
DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform (Hochgeschwindigkeit), 1,5 m.
DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform (Hochgeschwindigkeit), 3 m.
DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform, 5 m.
DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform (Hochgeschwindigkeit), 5 m.
Das DB-16P CR ist ein isoliertes 16-Kanal-Digitaleingangs-Tochterboard für das A-82X-Board, beliebige Boards der Serien 812pg, 711, 726 oder 720 sowie PCI-Bus-Multifunktionsboards. Jeder Kanal nutzt einen bidirektionalen Optokoppler mit einem Widerstand zur Strommessung, sodass das Board sowohl mit DC- als auch mit AC-Eingängen arbeitet.Damit lassen sich DC-Signale von TTL-Pegeln bis 24 V sowie ein breiter Bereich von AC-Signalen erfassen. Die optische Trennung schützt den Host-Rechner vor hohen Gleichtaktspannungen, Masseschleifen und Spannungsspitzen, wie sie in industriellen Umgebungen häufig auftreten.EIN-Pegel: 2,8 VDC~24 VDC (max.) bzw. 4 VAC~24 VAC (max.) bei 1 kHzAUS-Pegel: 1 VDC (max.) bzw. 1 VAC (max.) bei 1 kHzReaktionszeit: 20 µs ohne Filter / 2,2 ms mit FilterLeistungsaufnahme: 12 V / 0,53 A; 5 V / 0,2 AAnwendungenErfassung isolierter digitaler EingängeEnergiemanagementTestautomatisierungProzesssteuerung
Die DB-16R ist eine Relais-Tochterplatine mit 16 Kanälen, mit der ein digitaler Ausgangsport 16 Form-C-Relais schalten kann. Jedes Relais wird durch Anlegen eines 5-V-Signals an seinen Kanal über den 20-poligen Flachbandkabelstecker aktiviert. Die Platine kann dadurch direkt von einer A-82X, einer DIO-64 oder einem anderen kompatiblen digitalen Ausgangsport angesteuert werden.Jedes Relais verfügt über eine Anzeige-LED, die leuchtet, solange das Relais aktiv ist. Dies erleichtert die Kontrolle des Kanalstatus bei Inbetriebnahme und Fehlersuche. Die feldseitige Verdrahtung erfolgt über Schraubklemmen, zusätzlich ist ein separater Schraubklemmen-Spannungseingang vorhanden, sodass die Platine ihre Versorgung nicht vom Host-PC bezieht.Relaiskontakt-Nennwert: 0,5 A bei 120 VAC oder 1 A bei 24 VDCSchaltzeit 6 ms, Abfallzeit 3 msInklusive Flachbandkabel CA-2010, 20-polig, 1 mAnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung
Die DB-24C CR ergänzt ein Datenerfassungssystem um 24 NPN-Open-Collector-Digitalausgänge. Die Ausgänge sind in vier getrennt isolierte Gruppen unterteilt. Dadurch bleibt die Feldverdrahtung von der Host-Seite getrennt, und die Platine eignet sich für Schaltaufgaben wie Ein-/Aus-Steuerung und Prozessregelung.Die Nennströme unterscheiden sich je Kanalgruppe: 16 Kanäle sind für 100 mA ausgelegt, 8 Kanäle für 600 mA, jeweils bei 30 Vdc. Jeder Ausgang verfügt über eine LED-Statusanzeige, und die Schraubklemmen vereinfachen die Feldverdrahtung. Die Platine wird über ihren OPTO-22-Steckverbinder direkt an OPTO-22-kompatible Boards angeschlossen; zusätzlich sind ein 37-poliger D-Sub- und ein 20-poliger Steckverbinder verbaut.Diese CR-Bestellvariante enthält ein Flachbandkabel CA-5015 (50-polig, 1,5 m). Typische Einsatzgebiete sind Energiemanagement und Testautomatisierung. Das Modul ist RoHS- und WEEE-zertifiziert.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzessregelung
