DB-16P 16-Kanal bidirektionales isoliertes Digitaleingangs-Tochterboard

Die DB-16P16R CR ist eine Tochterplatine, die einer kompatiblen digitalen 37-poligen E/A-Schnittstelle 16 isolierte digitale Eingänge und 16 Relaisausgänge mit Schließer-Kontakt (Form A) hinzufügt. Sie ist für den Betrieb mit den Karten PISO-P32C32 und ISO-P32C32 sowie mit OPTO-22-kompatiblen digitalen E/A-Karten wie DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U und PIO-D48U ausgelegt.Jeder Relaiskanal verfügt über eine LED, die leuchtet, sobald das Relais angesteuert wird. Dies erleichtert die Kontrolle des Schaltzustands bei Inbetriebnahme und Fehlersuche. Die Feldverdrahtung erfolgt über Schraubklemmen, die Platine wird auf einer Hutschiene montiert.Diese Bestellnummer enthält das Kabel CA-3710D, einen 1 m langen DB37-Stecker-auf-Stecker-Verbinder mit 180°-Konfiguration, zum Anschluss der Platine an die übergeordnete E/A-Karte.16 isolierte digitale Eingangskanäle16 Relaisausgänge mit Schließer-Kontakt (Form A), Nennwert 250 VAC/30 VDC bei 3 A bzw. 5 A37-poliger Steckverbinder zur Ansteuerung von Relais und EingängenLED-Anzeige für jedes angesteuerte RelaisSchraubklemmen für die FeldverdrahtungVersorgungseingang +12 ~ 30 VDC, 0,20 A bei +24 V max.Betriebstemperatur -25 ~ +75 °CAnwendungenErweiterung OPTO-22-kompatibler digitaler E/A-Systeme mit isolierten Eingängen und RelaisausgängenRelaisschaltung, gesteuert über die Karten PISO-P32C32 oder ISO-P32C32Schalttafelmontierte digitale E/A in industriellen Schaltschränken

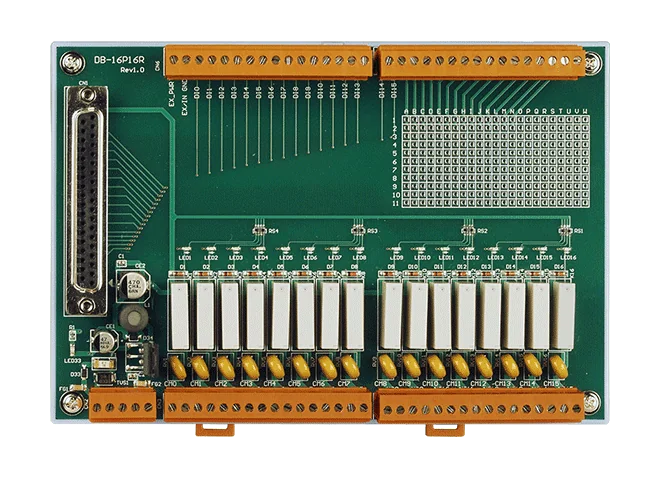

Die DB-16P16R/DIN ist eine Tochterplatine, die kompatiblen digitalen I/O-Karten im OPTO-22-Stil 16 isolierte digitale Eingänge und 16 Relaisausgänge mit Schließerkontakt (Form A) hinzufügt. Sie ist für den Einsatz mit der PISO-P32C32 und der ISO-P32C32 vorgesehen; laut Quelle sind DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U und PIO-D48U als kompatible Host-Karten aufgeführt.Die Relaisausgänge werden über einen 37-poligen Steckverbinder angesteuert, und jedes aktive Relais wird durch eine eigene LED angezeigt, was Inbetriebnahme und Fehlersuche vereinfacht. Die Feldverdrahtung erfolgt über Schraubklemmen, die Platine wird auf einer DIN-Hutschiene montiert.Die Relais sind für 250 VAC/30 VDC, 3 A für mindestens 100.000 Schaltspiele bzw. 250 VAC/30 VDC, 5 A für mindestens 6.000 Schaltspiele ausgelegt. Die Platine wird mit +12 ~ 30 VDC versorgt und arbeitet im Temperaturbereich von -25 ~ +75 °C.AnwendungenSchalten von Relaislasten über eine kompatible digitale I/O-KarteEinlesen isolierter digitaler Eingangssignale in ein DAQ- oder Steuerungssystem auf Basis der PISO-P32C32, ISO-P32C32 oder von I/O-Karten im OPTO-22-StilErweiterung bestehender Installationen mit DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U oder PIO-D48U um zusätzliche Eingangs- und Relaiskanäle

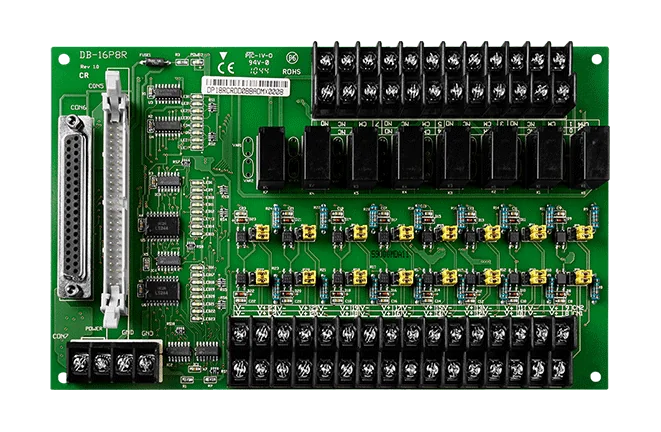

Die DB-16P8R CR ist eine DAQ-Tochterplatine, die kompatiblen digitalen I/O-Karten im OPTO-22-Stil 16 optisch isolierte digitale Eingänge und 8 Relaisausgänge hinzufügt. Sie richtet sich an Ingenieure, die in Prüf- und Automatisierungsaufbauten potenzialfrei erfassende Trocken- und Nasskontakte zusammen mit geschalteter Relaissteuerung benötigen.Die Platine wird direkt an die digitalen I/O-Karten DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U und PIO-D48U angeschlossen. Jeder Eingang lässt sich über eine Steckbrücke für den Betrieb mit Trocken- oder Nasskontakt konfigurieren. Die Relaisausgänge sind 8 x Form C mit einer Kontaktbelastbarkeit von 250 VAC/5 A und 30 VDC/5 A.Der Bestellcode CR enthält das Flachbandkabel CA-5015 (50-polig, 1,5 m), sodass die Platine sofort an die Host-Karte angeschlossen werden kann. Das Gerät ist RoHS- und WEEE-zertifiziert und für eine Betriebstemperatur von 0 ~ 60 °C ausgelegt.AnwendungenErfassung isolierter digitaler EingängePrüfung und Automatisierung

DB-16P8R/D ist eine Tochterplatine, die kompatiblen OPTO-22-Digital-I/O-Karten 16 optisch isolierte digitale Eingangskanäle und 8 Relaisausgänge mit Wechsler-Kontakt (Form C) hinzufügt. Sie eignet sich für Ingenieure, die isolierte Signalerfassung und Schaltung zusätzlich zu einer vorhandenen Konfiguration mit DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U oder PIO-D48U benötigen.Jeder Eingang lässt sich per Jumper für potentialfreie oder potentialbehaftete Kontakte konfigurieren. Der Hochbereich akzeptiert 5 bis 24 V DC, der Niederbereich 0 bis 1,8 V DC, bei einer Eingangsreaktionszeit von 20 µs. Die Relaisausgänge sind für 250 V AC/5 A und 30 V DC/5 A ausgelegt, mit Schaltzeiten von 10 ms (Ansprechzeit) und 5 ms (Abfallzeit).Diese Bestellnummer umfasst das 37-polige D-Sub-Kabel CA-3710, 1 m. Die Platine arbeitet im Temperaturbereich von 0 bis 60 °C und ist RoHS- und WEEE-zertifiziert.AnwendungenIsolierte digitale EingangserfassungTestautomatisierung
