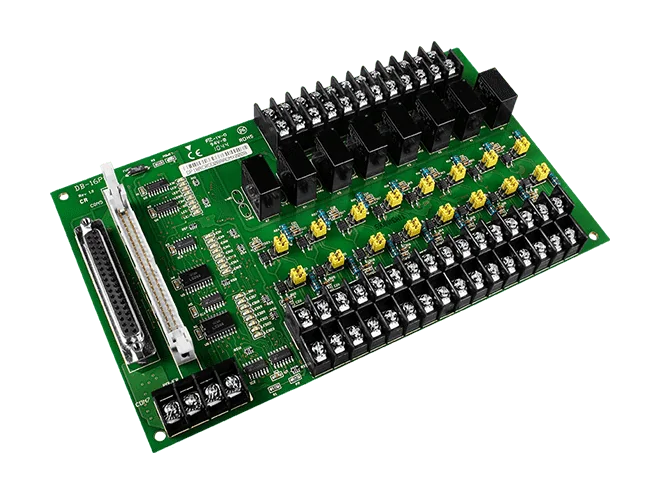

DB-16P8R/D Tochterplatine, 16-Kanal isolierter digitaler Eingang und 8-Kanal Relaisausgang

Die DB-16P8R/D/DIN CR ist eine auf DIN-Schiene montierte Tochterplatine, die kompatible digitale I/O-Karten im OPTO-22-Stil um 16 optisch isolierte digitale Eingänge und 8 Form-C-Relaisausgänge erweitert. Sie wird direkt an die Baureihen DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U und PIO-D48U angeschlossen, sodass isolierte Erfassung und Schaltung ohne kundenspezifische Verdrahtung ergänzt werden können.Jeder Eingang lässt sich per Jumper für den Betrieb als potentialfreier oder als bespannter Kontakt konfigurieren. Im Modus für bespannte Kontakte liegt der Eingangsbereich bei High 5~24 VDC und Low 0~1,8 VDC, mit einer Reaktionszeit von 20 µs. Die Relaisausgänge sind für 250 VAC/5 A und 30 VDC/5 A ausgelegt, mit einer Anzugszeit von 10 ms und einer Abfallzeit von 5 ms.Diese Variante wird mit einem Kabel CA-3710 (DB37 Stecker auf Stecker, 45º, 1 m) geliefert. Die Platine ist für eine Betriebstemperatur von 0 ~ 60 °C und eine Lagertemperatur von -20 ~ 70 °C ausgelegt.AnwendungenIsolierte Erfassung digitaler EingängePrüfautomatisierung

Die DB-16P8R/DIN CR ist eine DAQ-Tochterplatine, die kompatiblen digitalen I/O-Karten im OPTO-22-Stil 16 optisch isolierte digitale Eingänge und 8 Relaisausgänge hinzufügt. Sie eignet sich für Ingenieure, die Feldkontakte elektrisch von der Basiskarte trennen oder Lasten über Relais mit Schließer-Wechsler (Form C) schalten müssen.Jeder Eingang lässt sich per Jumper für den Betrieb mit potentialfreien oder potentialbehafteten Kontakten einstellen. Die Relais sind für 250 VAC/5 A und 30 VDC/5 A ausgelegt, mit einer Schaltzeit von 10 ms und einer Abfallzeit von 5 ms. Die Hutschienen-Ausführung ist für die Montage auf einer Standard-Hutschiene vorgesehen.Ein 1,5 m langes 50-poliges Flachbandkabel (CA-5015) ist im Lieferumfang enthalten. Die Platine ist für einen Betriebstemperaturbereich von 0 ~ 60 °C spezifiziert.AnwendungenPotentialgetrennte Erfassung digitaler EingängeTestautomatisierung

Die DB-16P8R CR ist eine DAQ-Tochterplatine, die kompatiblen digitalen I/O-Karten im OPTO-22-Stil 16 optisch isolierte digitale Eingänge und 8 Relaisausgänge hinzufügt. Sie richtet sich an Ingenieure, die in Prüf- und Automatisierungsaufbauten potenzialfrei erfassende Trocken- und Nasskontakte zusammen mit geschalteter Relaissteuerung benötigen.Die Platine wird direkt an die digitalen I/O-Karten DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U und PIO-D48U angeschlossen. Jeder Eingang lässt sich über eine Steckbrücke für den Betrieb mit Trocken- oder Nasskontakt konfigurieren. Die Relaisausgänge sind 8 x Form C mit einer Kontaktbelastbarkeit von 250 VAC/5 A und 30 VDC/5 A.Der Bestellcode CR enthält das Flachbandkabel CA-5015 (50-polig, 1,5 m), sodass die Platine sofort an die Host-Karte angeschlossen werden kann. Das Gerät ist RoHS- und WEEE-zertifiziert und für eine Betriebstemperatur von 0 ~ 60 °C ausgelegt.AnwendungenErfassung isolierter digitaler EingängePrüfung und Automatisierung

Das DB-16P CR ist ein isoliertes 16-Kanal-Digitaleingangs-Tochterboard für das A-82X-Board, beliebige Boards der Serien 812pg, 711, 726 oder 720 sowie PCI-Bus-Multifunktionsboards. Jeder Kanal nutzt einen bidirektionalen Optokoppler mit einem Widerstand zur Strommessung, sodass das Board sowohl mit DC- als auch mit AC-Eingängen arbeitet.Damit lassen sich DC-Signale von TTL-Pegeln bis 24 V sowie ein breiter Bereich von AC-Signalen erfassen. Die optische Trennung schützt den Host-Rechner vor hohen Gleichtaktspannungen, Masseschleifen und Spannungsspitzen, wie sie in industriellen Umgebungen häufig auftreten.EIN-Pegel: 2,8 VDC~24 VDC (max.) bzw. 4 VAC~24 VAC (max.) bei 1 kHzAUS-Pegel: 1 VDC (max.) bzw. 1 VAC (max.) bei 1 kHzReaktionszeit: 20 µs ohne Filter / 2,2 ms mit FilterLeistungsaufnahme: 12 V / 0,53 A; 5 V / 0,2 AAnwendungenErfassung isolierter digitaler EingängeEnergiemanagementTestautomatisierungProzesssteuerung
