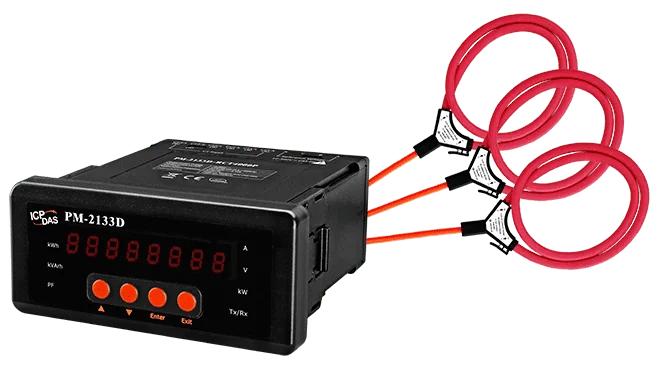

PM-2133D-RCT4000P 3-Phasen-Energiezähler, Modbus RTU, 4000 A Rogowski-Spule

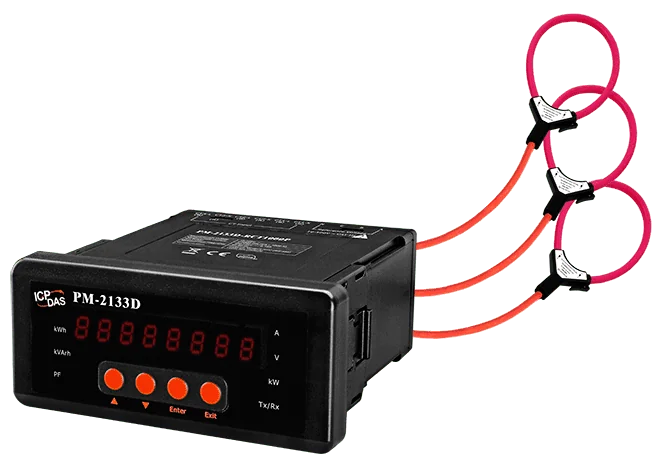

Der PM-2133D-RCT1000P CR ist ein Drehstrom-Energiezähler mit 8-stelliger LED-Anzeige und einem flexiblen Rogowski-Spulen-Stromwandler für Nennströme bis 1000 A. Der Innendurchmesser von 80 mm und die 4 m lange Anschlussleitung erleichtern die Montage bei großen Leitern und engen Einbauverhältnissen, bei denen sich ein herkömmlicher Split-Core-Stromwandler nur schwer installieren lässt.Der Zähler erfasst den echten Effektivwert von Spannung und Strom, Wirk-, Blind- und Scheinleistung sowie Energie, Leistungsfaktor, Frequenz und den Gesamtklirrfaktor (THD). Die Energieauswertung unterstützt die Netzformen 3P4W, 3P3W, 1P3W und 1P2W mit bidirektionaler Energiemessung. Der Spannungseingang reicht von 10 bis 500 V, die Daten werden jede Sekunde aktualisiert.Die Kommunikation erfolgt über eine einzelne RS-485-Schnittstelle mit Modbus RTU. Wählbare Baudraten sind 9600, 19200 (Standard), 38400 und 115200, außerdem stehen die gängigen Datenformate N, E und O zur Verfügung. Die Schnittstelle ist mit 3000 VDC galvanisch getrennt. Das Kunststoffgehäuse für die Schalttafelmontage misst 110 x 115 x 50 mm (B x L x H) und ist für einen Betrieb von -20 bis +70 °C ausgelegt.AnwendungenGeneratorüberwachungSchaltanlagen und VerteilungssystemeEnergiemanagement

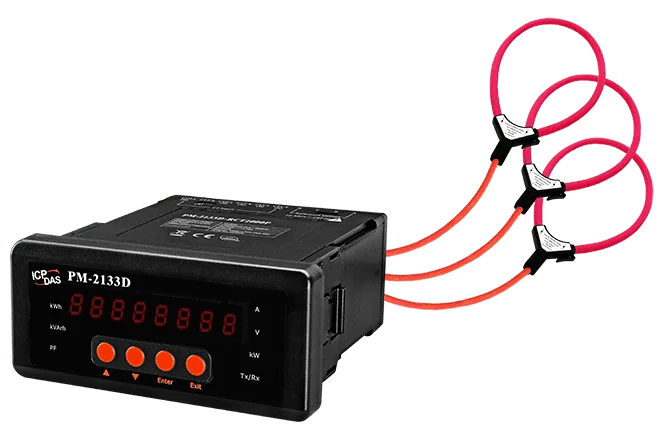

PM-2133D-RCT2000P CR ist ein Drehstrom-Energiezähler zur Messung der bidirektionalen Energie in Abgängen mit bis zu 2000 A. Der flexible Rogowski-Spulen-Stromsensor mit 105 mm Innendurchmesser und 4 m Anschlussleitung eignet sich für große Leiter und für Installationen, bei denen der Platz um die Sammelschiene oder das Kabel begrenzt ist.Das Gerät erfasst Effektivwerte von Spannung und Strom sowie Wirk-, Blind- und Scheinleistung und -energie, den Leistungsfaktor, die Frequenz und den Gesamtklirrfaktor (THD). Es unterstützt die Energieanalyse für 3P4W, 3P3W, 1P3W und 1P2W, mit einem Spannungseingangsbereich von 10 ~ 500 V. Die Messwerte werden auf einer 8-stelligen LED-Anzeige dargestellt und über eine einzige RS-485-Schnittstelle mit Modbus RTU bereitgestellt.Die Strommessung deckt 5 A ~ 2000 A ab. Laut Quelle beträgt die Genauigkeit der Wirkleistung bei PF=1 besser als 2 %, sofern der Eingangsstrom 200 A übersteigt. Das Gerät verfügt über eine Potentialtrennung von 3000 VDC an der seriellen Schnittstelle, einen Leistungseingang von +85 ~ +264 VAC sowie ein Kunststoffgehäuse für die Schalttafelmontage mit den Abmessungen 110 x 115 x 50 mm.AnwendungenGeneratorüberwachungSchaltanlagen-VerteilungssystemeEnergiemanagement

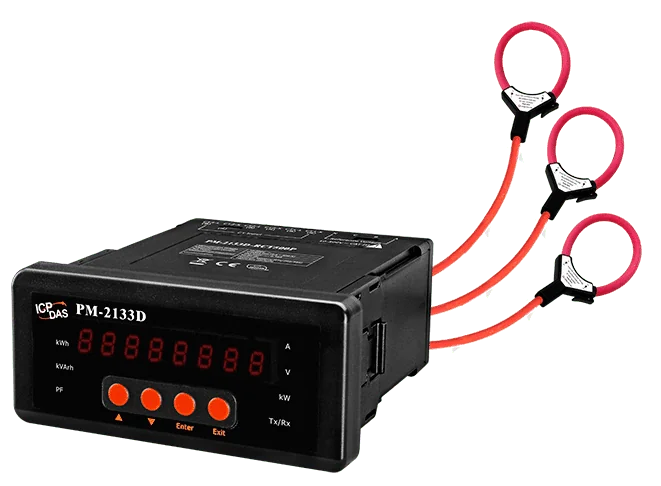

PM-2133D-RCT500P CR ist ein einbaufähiger Dreiphasen-Energiezähler, der Effektivwerte von Spannung, Strom, Leistung und Energie über Modbus RTU ausgibt. Die flexiblen Rogowski-Spulen-Stromwandler werden ohne Auftrennen des Leiters montiert, was sich für kompakte Schaltanlagen und großdimensionierte Leiter wie Stromschienen eignet.Der Zähler unterstützt die Energieanalyse in den Systemen 3P4W, 3P3W, 1P3W und 1P2W und misst die Energie bidirektional. Jede 4 m lange Rogowski-Spule deckt einen Bereich von 5 A bis 500 A bei einem Innendurchmesser von 55 mm ab, die 8-stellige LED-Anzeige zeigt die Messwerte lokal an.Geeignet für Generatorüberwachung, Schaltanlagenverteilung und EnergiemanagementAnwendungenGeneratorüberwachungVerteilungssysteme in SchaltanlagenEnergiemanagement

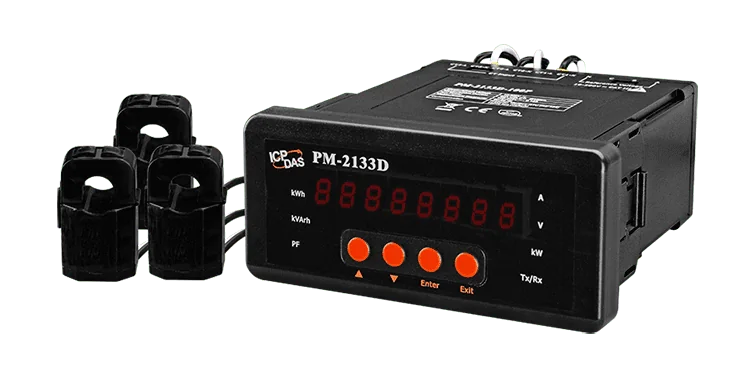

PM-2133D-100P CR ist ein Drehstrom-Energiezähler für Ingenieure, die elektrische Messwerte in Echtzeit und Energiedaten über Modbus RTU benötigen. Er misst echte Effektivwerte von Spannung und Strom, Wirk-, Scheinwirk- und Blindleistung sowie Energie, Leistungsfaktor und Frequenz. Die bidirektionale Energiemessung und die Anzeige des Gesamtklirrfaktors (THD) erfolgen auf einer 8-stelligen LED-Anzeige.Diese Variante wird mit drei Klemm-Stromwandlern für 60 A geliefert, jeweils mit 10 mm Öffnung und 4 m Anschlussleitung. So lässt sich der Zähler an bestehende Leiter montieren, ohne sie abzuklemmen. Er unterstützt die Verdrahtungsarten 3P4W, 3P3W, 1P3W und 1P2W und akzeptiert einen Eingangsspannungsbereich von 10 ~ 500 V.Der Zähler verfügt über eine einzelne RS-485-Schnittstelle mit 3000 VDC Potentialtrennung und kommuniziert über Modbus RTU mit 9600, 19200 (Standard), 38400 oder 115200 Baud. Das Kunststoffgehäuse ist für die Schalttafelmontage ausgelegt und arbeitet im Temperaturbereich von -20 ~ +70 °C.AnwendungenGeneratorüberwachungSchaltanlagen und VerteilersystemeEnergiemanagement
