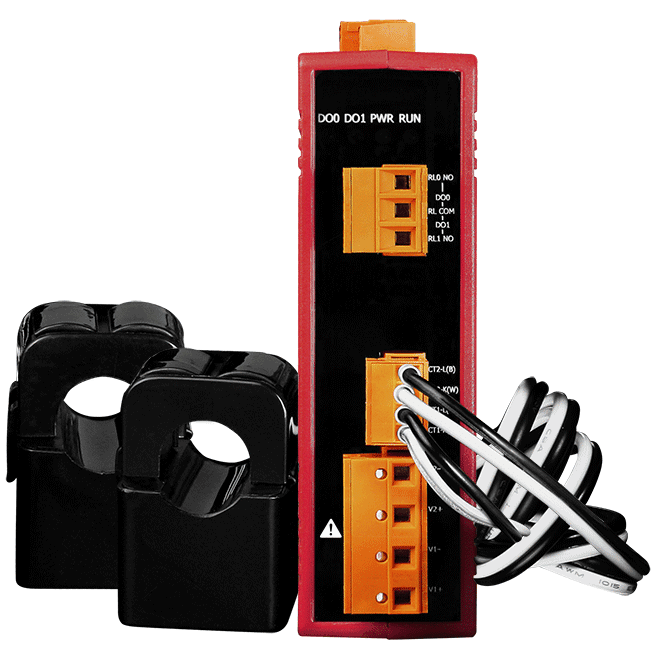

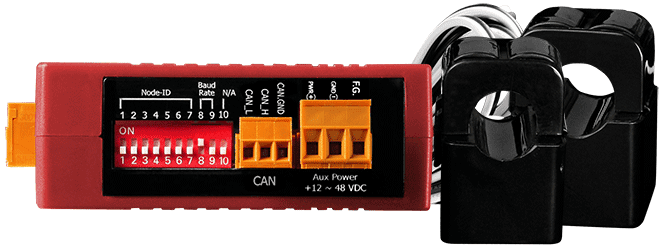

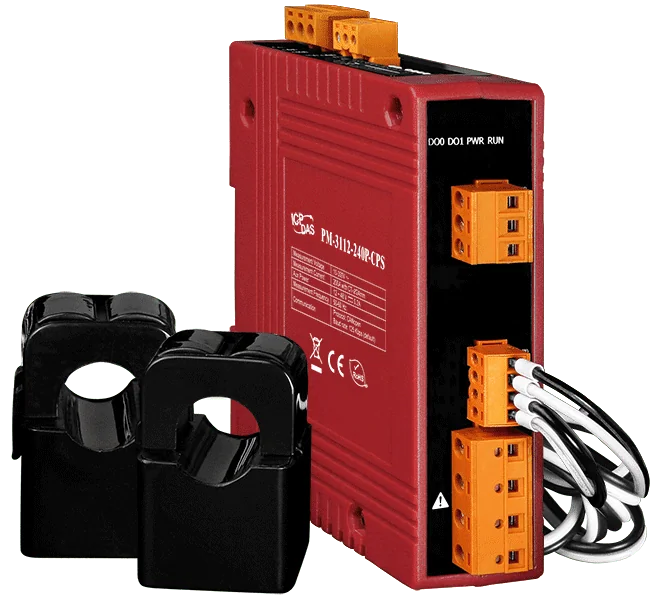

PM-3112-240P-CPS Einphasen-Energiezähler, 2 Messkreise, CANopen, 200-A-Stromwandler

PM-3112-100P-CPS CR ist ein Einphasen-Energiezähler mit zwei Messkreisen und CANopen-Schnittstelle, geeignet für Ingenieure, die elektrische Echtzeitdaten von einem auf Hutschiene montierten Gerät benötigen. Jeder Messkreis nutzt einen aufklemmbaren 60-A-Stromwandler mit 10 mm Öffnung und 4 m Anschlussleitung, sodass das Gerät an bestehenden Leitern montiert werden kann, ohne die Last abzuklemmen.Das Messgerät erfasst den echten Effektivwert von Spannung und Strom, Wirk-, Scheinleistung und Blindleistung, die entsprechenden Energiewerte, den Leistungsfaktor und die Frequenz, aktualisiert jede Sekunde. Die Leistungsgenauigkeit beträgt bei PF=1 besser als 0,5 %, der Messeingang akzeptiert 10 ~ 300 V bei 50/60 Hz, mit einem Strombereich von 0,05 A ~ 60 A für diesen Stromwandler.Die Kommunikation erfolgt über CANopen mit 125 k (Standard), 250 k, 500 k oder 1 M, wählbar per DIP-Schalter. Zwei Leistungsrelais-Ausgänge vom Typ Form A mit 5 A bei 250 VAC oder 30 VDC können Sirenen oder Anzeigeleuchten für Alarmmeldungen ansteuern. Das Kunststoffgehäuse misst 33 x 127 x 100 mm (B x L x H) und arbeitet im Temperaturbereich von -20 ~ +70 °C.AnwendungenGeneratorüberwachungSchaltanlagen und VerteilungssystemeEnergiemanagement

PM-3112-160P-CPS CR ist ein Hutschienen-Energiezähler, der den elektrischen Verbrauch zweier unabhängiger Einphasen-Stromkreise in Echtzeit über CANopen meldet. Jeder Kreis verfügt über eine eigene Referenzspannung, sodass ein einzelnes Gerät zwei Einspeisungen in einem kompakten Gehäuse abdeckt.Diese Variante ist mit zwei Klemm-Stromwandlern für 100 A mit 16 mm Innendurchmesser und 4 m Anschlussleitung ausgestattet, was die Montage an bestehenden Leitern unkompliziert macht. Der Spannungseingang akzeptiert 10 ~ 300 VAC, und zwei Relaisausgänge vom Typ Form A mit 5 A @ 250 VAC bzw. 30 VDC können Sirenen oder Leuchten zur Alarmsignalisierung ansteuern.Misst Vrms, Irms, kW, kWh, kVA, kVAh, kVAR, kVARh, Leistungsfaktor und FrequenzAktualisiert die Daten jede SekundeAusgelegt für den Einsatz in Generator-, Schaltanlagen- und VerteilerkreisenAnwendungenGeneratorüberwachungSchaltanlagen-VerteilungssystemeEnergiemanagement

PM-3114-100P-CPS CR ist ein kompakter Hutschienen-Energiezähler zur Einphasen-Energieüberwachung über CANopen. Er misst echten Effektivwert von Spannung und Strom und erfasst Wirk-, Scheinleistung und Blindleistung sowie Energie, Leistungsfaktor und Frequenz, aktualisiert jede Sekunde, sodass Ingenieure den Verbrauch der überwachten Anlagen auch im laufenden Betrieb verfolgen können.Diese Variante wird mit vier aufsteckbaren 60-A-Stromwandlern geliefert, jeweils mit 10 mm Innendurchmesser und einer 4 m langen Anschlussleitung. Der Stromeingangsbereich reicht von 0,05 A bis 60 A, der Spannungseingang akzeptiert 10 bis 300 VAC. Das Gerät unterstützt vier unabhängige Einphasenkreise und zwei Schließer-Leistungsrelaisausgänge (Form A), die Sirenen oder Leuchten zur Alarmmeldung ansteuern können.Das Gerät eignet sich für die Generatorüberwachung, Schaltanlagen-Verteilungssysteme und Energiemanagementprojekte, bei denen die Montage aufsteckbarer Stromwandler ohne Auftrennen der Leiter von Vorteil ist. Die Genauigkeit der Wirkleistung beträgt bei PF=1 besser als 0,5 %.AnwendungenGeneratorüberwachungSchaltanlagen-VerteilungssystemeEnergiemanagement

Der PM-3114-160P-CPS CR überwacht gleichzeitig vier einphasige Stromkreise und liefert für jeden Kreis Echtzeitwerte von Spannung, Strom, Leistung und Energie. Er wird mit vier 100-A-Aufsteckstromwandlern mit 16 mm Innendurchmesser und 4 m Anschlussleitungen geliefert, was die Installation an bestehenden Leitern vereinfacht.Gemessen werden Effektivwerte (True RMS) von Spannung und Strom, Wirk-, Scheinleistung und Blindleistung sowie die entsprechenden Energien, Leistungsfaktor und Frequenz, aktualisiert jede Sekunde. Die Daten sind über CANopen verfügbar, die Baudrate wird per DIP-Schalter gewählt: 125 k (Standard), 250 k, 500 k oder 1 M. Zwei Form-A-Relaisausgänge für Leistung können Sirenen oder Leuchten zur Alarmmeldung ansteuern.Der Zähler akzeptiert einen Eingangsbereich von 10 ~ 300 VAC und wird mit +12 ~ 48 VDC versorgt. Das Kunststoffgehäuse wird auf einer DIN-Schiene montiert, der Betrieb erfolgt im Bereich von -20 ~ +70 °C. Damit eignet er sich für die Generatorüberwachung und Schaltanlagenverteilungen.AnwendungenGeneratorüberwachungSchaltanlagenverteilungenEnergiemanagement
