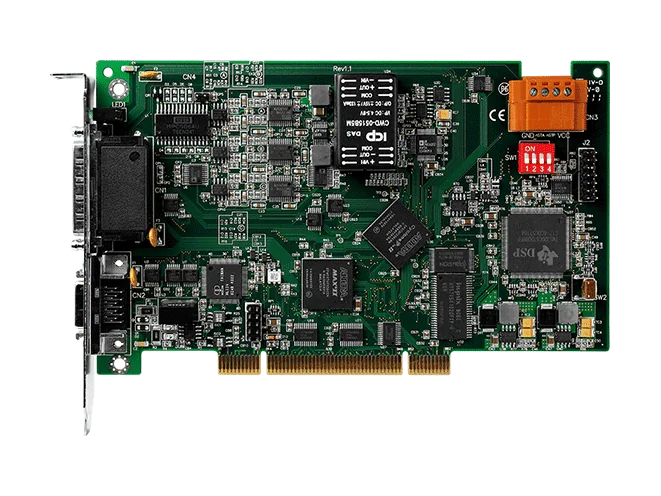

PMDK DSP-basierte 6-Achsen-PCI-Motion-Control-Karte, Entwicklungskit

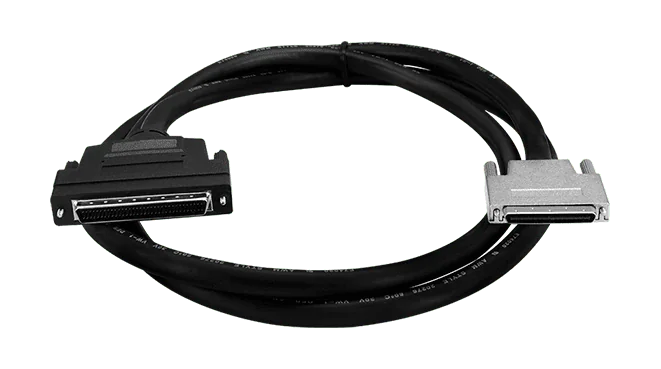

68-poliges VHDCI-zu-SCSI-II-Kabel, 1,5 m.

SCSI-II 20-poliges Kabel, 1 m (für Mitsubishi J2 Servoverstärker).

SCSI-II-Kabel mit 20 Pins, 3 m (für Mitsubishi J2 Servoverstärker).

SCSI-II-20-polig-Kabel, 5 m (für Mitsubishi J2 Series Servoverstärker).

DN-20M CR ist eine Motion-Control-Tochterplatine für 6-Achs-Steuerungen von ICP DAS, darunter PISO-PS600, PISO-VS600, I-8196F, I-9196F und PMDK. Sie ermöglicht Ingenieuren eine praktische Verdrahtung eines Handrad-Impulsgebers (MPG) mit voller Funktionalität an die Steuerung, ohne kundenspezifische Kabel, und bietet zugleich einen Anschlusspunkt für FRnet.Die Signale werden über Schraubklemmen geführt, was die Verdrahtung vor Ort vereinfacht. Für den angeschlossenen Handrad-Impulsgeber ist eine Pin-zu-Pin-Schraubklemmenanordnung vorhanden. Eine integrierte Trennschaltung trägt zum Schutz der Steuerung bei; ein 20-poliger SCSI-II-Steckverbinder und ein RJ-45-Anschluss vervollständigen die Schnittstellenoptionen. Die Platine wird auf einer Hutschiene montiert.Geeignet für Schaltschrankaufbauten, in denen die Verdrahtung des Handrad-Impulsgebers und von FRnet sauber aufgelegt werden mussBetriebsbereich von -20 bis +75 °C und 10 bis 90 % relative Luftfeuchtigkeit, nicht kondensierendAnwendungenEingang für Handrad-Impulsgeber in Motion-Control-SystemenFRnet-Anbindung an 6-Achs-Motion-Controller von ICP DASMotion-Control-Verdrahtung für Steuerungen PISO-PS600, PISO-VS600, I-8196F, I-9196F und PMDK

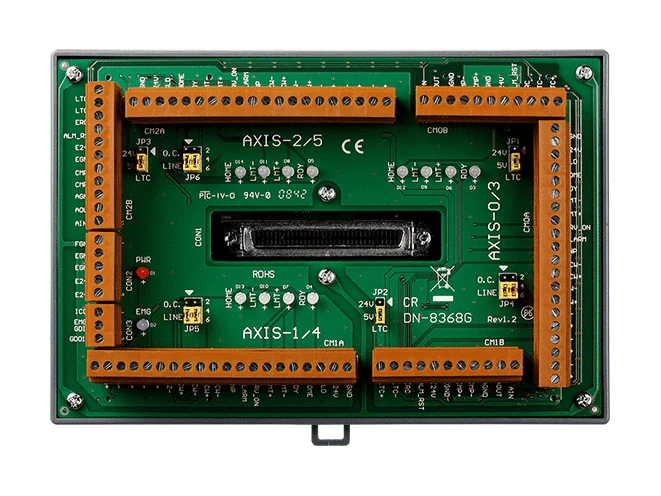

DN-8368GB ist ein universelles Tochterboard, das die 6-Achsen-Motion-Controller von ICP DAS wie PISO-PS600, PISO-VS600 und PMDK erweitert. Jedes Board bedient drei Achsen, sodass für alle sechs Achsen zwei Boards benötigt werden. Es eignet sich für Schrittmotoren und Servomotoren mit Pulsbefehl.Jede Achsgruppe führt die Pulsausgangsleitungen, die Encoder-Rückführung, die Eingänge für Referenz-, Vorreferenz- und Endschalter sowie einen Satz Servosignale (Srv_On, ERC, ALM_RST, RDY, Alarm und INP) heraus. Die Signale werden auf Schraubklemmen geführt; die Steckverbinder lassen sich tauschen, um eine Achse ohne Neuverdrahtung neu zuzuordnen. Die integrierte Trennung schützt den Controller, und ein integriertes Netzteilmodul versorgt die interne Schaltung.Wählen Sie den DN-8368GB, wenn eine universelle Schnittstelle benötigt wird. Das Schwestermodul DN-8368MB ist für den direkten Anschluss an die Servoverstärker-Serie Mitsubishi MINAS-J2S ausgelegt.AnwendungenMehrachsige Schrittmotor-BewegungssteuerungServomotor-Bewegungssteuerung mit Pulsbefehl-AntriebenMotion-Control-Systeme auf Basis der 6-Achsen-Controller von ICP DAS

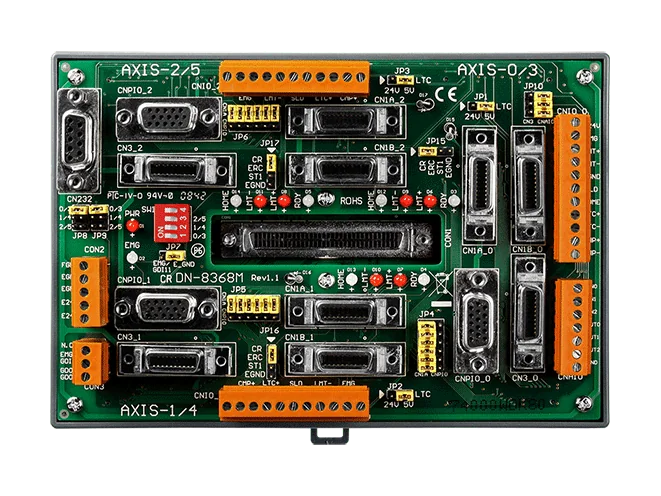

Das DN-8368MB CR ist eine dreiachsige Tochterplatine, die Impulsbefehl-Schrittmotor- oder Servoantriebe an ICP-DAS-Motion-Controller anbindet. Sie ist für Mitsubishi-MELSERVO-J2-Servoverstärker ausgelegt, und jede Achsgruppe verfügt über Pulsausgang, Encoder-Rückführung, mechanische Schaltereingänge sowie die Servosignale, die für die Verdrahtung mit dem Verstärker benötigt werden.Zwei Boards sind erforderlich, um sechs Achsen an 6-Achsen-Controllern von ICP DAS wie PISO-PS600, PISO-VS600 und PMDK anzusteuern. Jede Achse wird über Schraubklemmen angeschlossen, und die Steckverbinder können zwischen den Achsen getauscht werden, um die Achszuordnung ohne Neuverdrahtung zu ändern. Die Hochgeschwindigkeits-Optokopplerisolation schützt den Controller.Das Board enthält ein integriertes Netzteilmodul, das die für die eigene Schaltung erforderlichen Spannungen bereitstellt, sowie eine Betriebs-LED und Status-LEDs für Referenz-, Endschalter- und weitere Schaltersignale. Es ist für eine Eingangsspannung von 20 bis 26 VDC ausgelegt und arbeitet im Temperaturbereich von -20 bis +75 °C.AnwendungenDreiachsige Schrittmotor- oder Servopositionierung mit Mitsubishi-MELSERVO-J2-ServoverstärkernErweiterung der Bewegungsachsen für 6-Achsen-Controller von ICP DAS wie PISO-PS600, PISO-VS600 und PMDK

DN-8368UB CR ist eine 3-Achsen-Tochterplatine für die Schrittmotor- und Servo-Bewegungssteuerung. Sie ist für die 6-Achsen-Bewegungssteuerungen von ICP DAS ausgelegt, etwa PISO-PS600, PISO-VS600 und PMDK. Jede DN-8368UB CR bedient drei Achsen, für eine 6-Achsen-Steuerung werden daher zwei Boards benötigt.Jede Achsgruppe stellt die Pulsausgangs-Befehlsleitungen, Encoder-Rückführleitungen, mechanische Schaltereingänge (Referenzfahrt-, Vorreferenz- und Endschalter) sowie Servo-Ein- und Ausgangssignale bereit, darunter Srv_On, ERC, ALM_RST, RDY, Alarm und INP. Eine galvanische Trennung per Hochgeschwindigkeits-Optokoppler auf der Platine schützt die Steuerung. Außerdem enthält die Platine ein integriertes Netzteilmodul, das die für die Schaltung benötigten Spannungen liefert.Die Verdrahtung erfolgt über Schraubklemmen mit universeller Schnappbefestigung. Die Klemmenstecker lassen sich tauschen, um die Achszuordnung ohne Neuverdrahtung zu ändern. Betriebs- und Statusleuchtdioden, einschließlich Anzeigen für Referenzfahrt- und Endschalter, unterstützen Inbetriebnahme und Fehlersuche.AnwendungenDrei-Achsen-Steuerung von Schrittmotoren oder Servoantrieben mit den Steuerungen PISO-PS600, PISO-VS600 oder PMDKAnbindung von Servoantrieben über die Signale Srv_On, ERC, ALM_RST, RDY, Alarm und INPErweiterung von 6-Achsen-Bewegungssystemen von ICP DAS um eine zweite Platine
