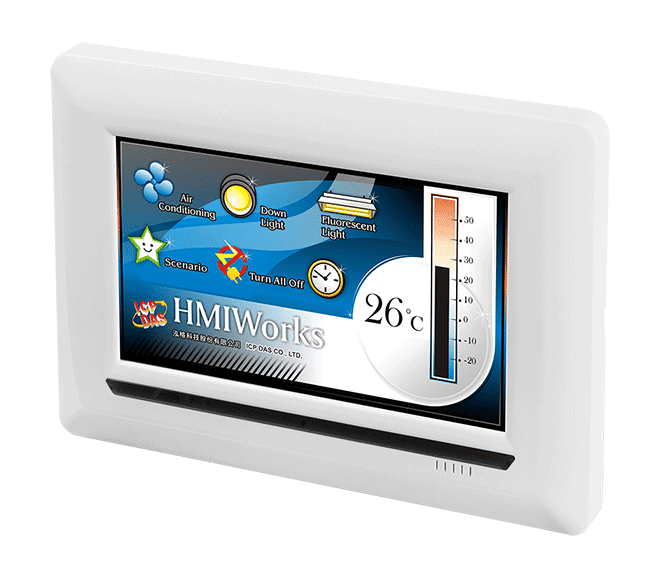

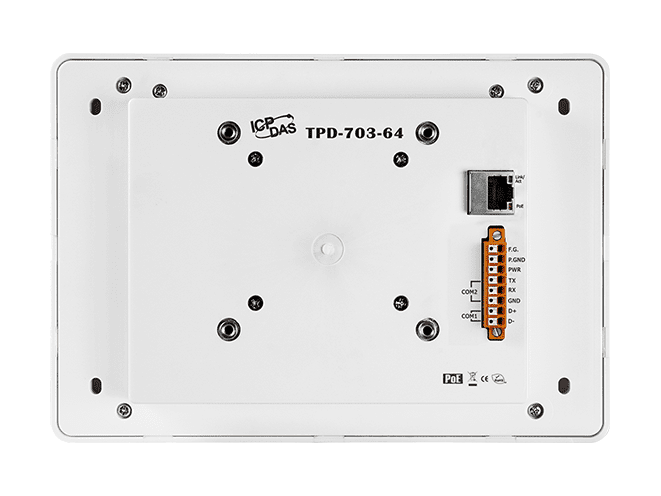

TPD-703-64 7-Zoll-Touch-HMI mit PoE, RS-485 und RS-232

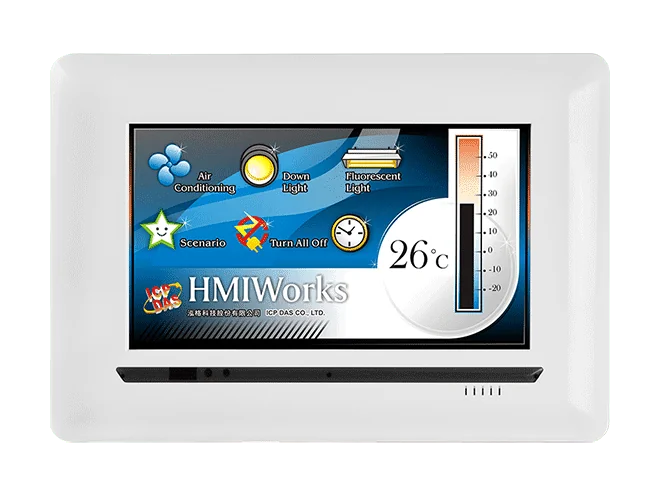

Das TPD-703 CR ist ein 7-Zoll-Touch-HMI, das herkömmliche Schalterpanels in intelligente Bedienfelder verwandelt. Der hochauflösende Farb-TFT-Touchscreen unterstützt benutzerdefinierte grafische Bildschirme, und das Gerät lässt sich mit einer Reihe von I/O-Modulen kombinieren, was es für Projekte in der Gebäude- und Hausautomation geeignet macht.Entwickler können zwischen zwei Entwicklungswegen wählen. SPS-orientierte Anwender können Applikationen im Ladder Designer des kostenlosen Tools HMIWorks erstellen, während Programmierer in der Programmiersprache C arbeiten können. Beide Optionen werden durch Beispielprogramme unterstützt, darunter ein Beispiel zur Überwachung von Hitzegefahren.Diese Bestellnummer entspricht der Ausführung mit 16 MB SDRAM / 16 MB Flash. Die Anschlussmöglichkeiten umfassen einen RS-485-Port (mit Self-Tuner) und einen RS-232-Port, beide nicht galvanisch getrennt, sowie einen RJ-45-Ethernet-Port, der über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ 48 VDC versorgt werden kann. Das TPD-703-64 ist die Alternative mit mehr Speicher und 64 MB SDRAM sowie 64 MB Flash.AnwendungenBedienfelder für die GebäudeautomationTouch-Bedienfelder für die HausautomationAufrüstung mechanischer Schalter auf intelligente Touch-Bedienung

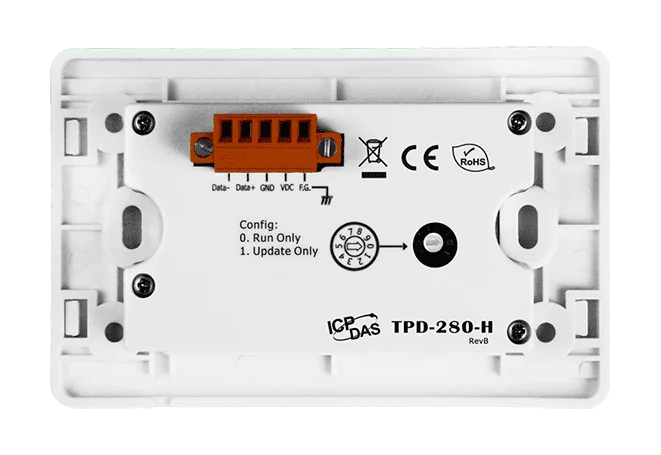

TPD-280-H CR ist ein kompaktes Touch-HMI mit einem 2,8-Zoll-Farb-TFT-Display mit 240 x 320 Pixeln, das mechanische Schalter durch intelligente, frei konfigurierbare Bedienfelder ersetzt. Es passt in eine standardmäßige elektrische Wandeinbaudose und ist für die Gebäude- und Haussteuerung vorgesehen, wobei eine einzige RS-485-Verbindung es mit Steuerungen und I/O verbindet.Das Gerät arbeitet mit einer 32-Bit-RISC-CPU und kann über eine Klemmleiste mit +12 ~ 48 VDC versorgt werden; die Leistungsaufnahme beträgt 1,5 W. Der RS-485-Anschluss verfügt über Self-Tuner und unterstützt Modbus RTU, während eigene Kommunikationsprotokolle in C programmiert werden können.Die Programmierung erfolgt mit dem kostenlosen Tool HMIWorks. SPS-Ingenieure können Ladder Designer nutzen, Programmierer arbeiten in der C-Sprachumgebung. Laut Quelle ist das Erlernen von Ladder Designer in höchstens 30 Minuten möglich, um ein erstes Anwendungsprogramm zu erstellen.AnwendungenBedienfelder für die GebäudeautomationBedienpanels für die HausautomationNachrüstung mechanischer Schalter durch intelligente Touch-Bedienung

Das TPD-280-M1 CR ist ein kompaktes Touch-HMI für Ingenieure, die eine lokale Bedienoberfläche an einem wandmontierten Bedienpunkt benötigen. Es kombiniert ein 2,8-Zoll-TFT-Farbdisplay mit einem resistiven Touchpanel und einem einzelnen RS-485-Anschluss und eignet sich dadurch als kostengünstiger Ersatz für mechanische Schalter in Gebäude- und Heimautomatisierungsprojekten. Die hier angebotene Variante ist die Ausführung mit weißer Abdeckung (CR).Die Programmierung erfolgt mit dem kostenlosen Tool HMIWorks, das die GUI-Gestaltung unterstützt. Ingenieure mit SPS-Erfahrung können den Ladder Designer nutzen, während Anwender, die textbasierte Entwicklung bevorzugen, die C-Programmierumgebung verwenden können, einschließlich Unterstützung für ein in C geschriebenes, individuelles Kommunikationsprotokoll. Laut Hersteller lässt sich eine einfache Applikation im Ladder Designer in höchstens 30 Minuten erstellen.Das Gerät benötigt 1,5 W und wird über eine Klemmleiste mit +12 ~ 48 VDC versorgt. Es ist in einem Gehäuse mit den Abmessungen 127 mm x 92 mm x 31 mm untergebracht, die Frontplatte entspricht IP40. Der zulässige Betriebstemperaturbereich liegt bei -20 ~ +70 °C, und es verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenBedienpunkte in der GebäudeautomationBedienfelder in der HeimautomationErsatz mechanischer Schalter durch intelligente Touch-Bedienung

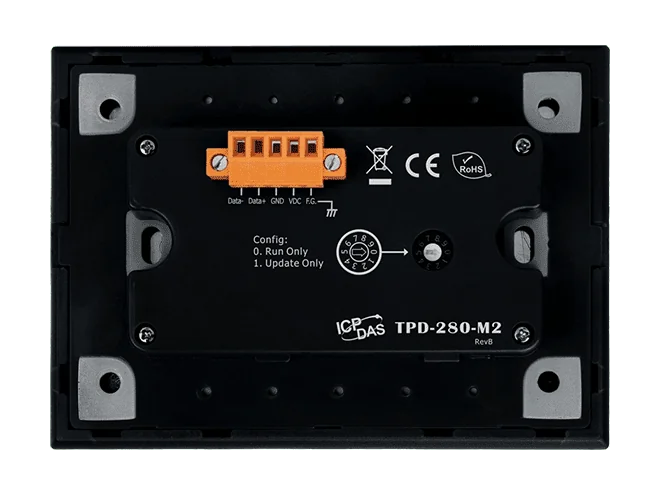

TPD-280-M2 CR ist ein kompaktes 2,8-Zoll-Touch-HMI für die Gebäude- und Hausautomation, mit dem sich mechanische Schalter durch ein intelligentes Bedienfeld ersetzen lassen. Das 240 x 320 Farb-TFT-Display mit resistiver Touch-Bedienung zeigt frei definierbare Bildschirmseiten an und wird auf einer handelsüblichen Unterputzdose montiert.Das Gerät verfügt über eine RS-485-Schnittstelle mit Self-Tuner-Unterstützung und spricht Modbus RTU. Ingenieure können Anwendungen mit der kostenlosen Software HMIWorks erstellen, und zwar über die grafische Oberflächengestaltung, den Ladder Designer für SPS-ähnliche Programmierung oder in der Programmiersprache C für kundenspezifische Kommunikationsprotokolle. Laut Hersteller lässt sich der Ladder Designer in höchstens 30 Minuten erlernen.Summer, Drehschalter und Reset-Taste auf der FrontplatteStromversorgung über eine Klemmleiste mit +12 ~ 48 VDC, Leistungsaufnahme 1,5 WFrontplatte mit Schutzart IP40, Betriebsbereich -20 ~ +70 °CVerkauft wird die graue Gehäusevariante (CR). Sie misst 127 mm x 92 mm x 31 mm und ist für die Wandmontage vorgesehen.AnwendungenBedienfelder für die GebäudeautomationBedienpanels für die HausautomationErsatz mechanischer Schalter durch intelligente Touch-Bedienung
