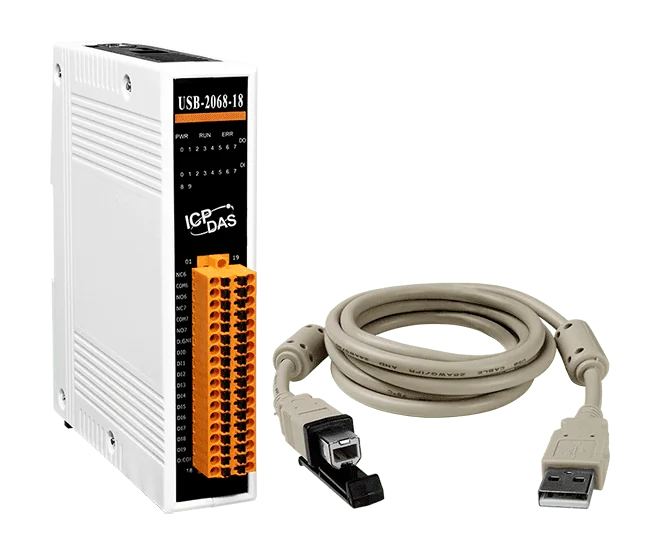

USB-2068-18 USB-I/O-Modul, 10-Kanal DI und 8-Kanal Form-C-Relaisausgang
USB-2.0-Full-Speed-I/O-Modul mit 10 digitalen Eingängen (Trocken- oder Nasskontakt, 32-Bit-Zähler) und 8 Form-C-Relaisausgängen. Busversorgt und treiberfrei, mit 1,5 m USB-Kabel im Lieferumfang.
- 10 digitale Eingangskanäle, über Drahtverbindungen wahlweise als Trocken- oder Nasskontakt verdrahtbar
- 8 Form-C-(SPDT-)Relaisausgänge, ausgelegt für 2 A bei 30 VDC
- 32-Bit-Zähler an den digitalen Eingängen, 500 Hz Frequenz
- USB 2.0 Full-Speed (12 Mbit/s), busversorgt, treiberfrei
- Dual-Watchdog mit programmierbaren Einschalt- und Sicherheitswerten für die Relaisausgänge
- 3000 VDC Isolation innerhalb des Moduls
250,00 € pro Stück
| 1-9 Stück | 250,00 € | |
|---|---|---|
| 10-30 Stück | 238,00 € | −5 % |
| ab 31 Stück | 225,00 € | −10 % |
Produktinformationen "USB-2068-18 USB-I/O-Modul, 10-Kanal DI und 8-Kanal Form-C-Relaisausgang"
USB-2068-18 ergänzt einen PC über eine einzige USB-2.0-Full-Speed-Verbindung um digitale Eingangs- und Relaisausgangskanäle. Es eignet sich für Ingenieure, die eine Plug-and-Play-I/O-Erweiterung ohne separate Spannungsversorgung benötigen, da das Modul über den USB-Bus versorgt wird und keine Treiberinstallation erfordert.
Die 10 digitalen Eingänge können als Trocken- oder Nasskontakte verdrahtet werden, und alle Kanäle können als 32-Bit-Zähler mit bis zu 500 Hz betrieben werden. Die 8 Form-C-(SPDT-)Relaisausgänge verfügen über konfigurierbare Einschalt- und Sicherheitswerte, und ein Dual-Watchdog trägt dazu bei, dass das Modul auch in anspruchsvollen Umgebungen zuverlässig arbeitet. Das Produkt ist für einen Betriebsbereich von -25 ~ +75 °C ausgelegt.
Unter Windows und Linux können Anwender mit der mitgelieferten API-Bibliothek und den Demoprogrammen mit Quellcode eigene Anwendungen in VB, C++, C#.NET, VB.NET oder LabVIEW erstellen. Diese Bestellnummer umfasst ein 1,5 m langes USB-Kabel (CA-USB15).
Anwendungen
- Automatisierung
- Mess- und Prüftechnik
- Laborforschung
| Betriebstemperatur: | -25 ~ +75 °C |
|---|---|
| Digitaleingänge: | 10 |
| Produkttyp: | USB-I/O-Modul |
| Relaisausgänge: | 8 |
| Schnittstelle: | USB 2.0 |
| Stromeingang: | Über USB-Bus versorgt |
| Isolation: | 3000 VDC |
Technische Daten
| CPU-Modul | |
|---|---|
| Watchdog-Timer | 1 Hardware-Watchdog (1,6 Sekunden) 1 Software-Watchdog (programmierbar) |
| Isolation | |
| Isolation zwischen Modulen | 3000 VDC |
| EMS-Schutz | |
| ESD (IEC 61000-4-2) | 4 kV Kontakt für jede Klemme 8 kV Luft für Einzelpunkt |
| LED-Anzeigen | |
| Status | 3 x Versorgung und Kommunikation 8 x Leistungsrelais 10 x digitaler Eingang |
| Digitaleingang/Zähler | |
| Kanäle | 10 |
| Typ | Potentialfreier Kontakt, Potentialbehafteter Kontakt |
| Senke/Quelle (NPN/PNP) | Trocken: Source Nass: Sink/Source |
| Spannungspegel EIN | Potentialfrei: gegen GND geschlossen Potentialbehaftet: +10 VDC ~ +50 VDC |
| Spannungspegel AUS | Trocken: Offen Nass: +4 VDC max. |
| Max. Zählwerte | 32-Bit |
| Frequenz | 500 Hz |
| Min. Impulsbreite | 1 ms |
| Eingangsimpedanz | 10 KΩ |
| Überspannungsschutz | 70 VDC |
| Relaisausgang | |
| Kanäle | 8 Form C (SPDT-NO, NC) |
| Kontaktbelastbarkeit | AC: 0,25 A bei 250 VAC AC: 0,5 A bei 125 VAC DC: 2 A bei 30 VDC |
| Betätigungszeit | 5 ms (max.) |
| Abfallzeit | 6 ms (max.) |
| Elektrische Lebensdauer | 2 x 10^5 Operationen (bei 30 V / 2 A) |
| Mechanische Lebensdauer | 1 x 10^8 Ops |
| Einschaltwert | Ja, programmierbar |
| Sicherer Wert | Ja, programmierbar |
| USB | |
| Spezifikation | USB 2.0 Full-Speed (12 Mbit/s) |
| Leistung | |
| Leistungsaufnahme | 2.3 W (max.) |
| Mechanisch | |
| Abmessungen (mm) | 31 x 147 x 126 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +85 °C |
| Feuchtigkeit | 10 ~ 95 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
