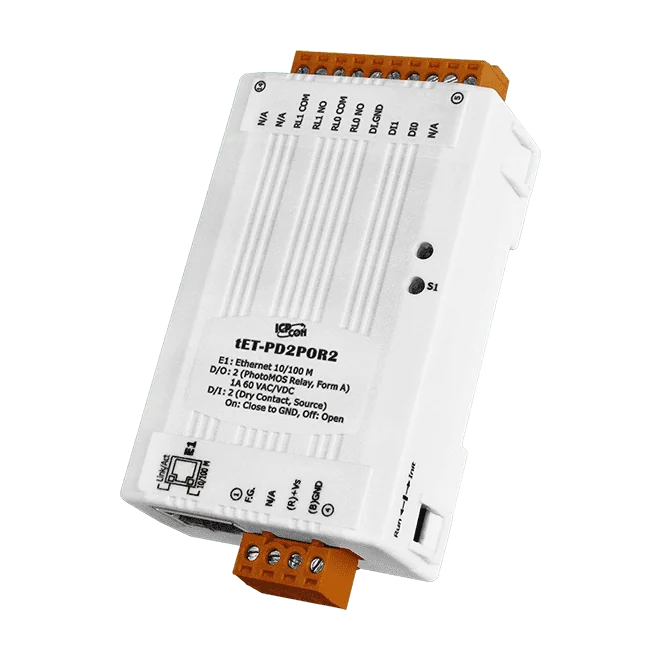

tET-PD2POR2 Tiny Ethernet I/O-Modul, 2-Kanal-DI und 2-Kanal-PhotoMOS-Relais

Das tET-P2POR2 CR ist ein kompaktes IP-basiertes I/O-Modul, das zwei digitale Eingänge für Nassschaltkontakte mit zwei PhotoMOS-Relaisausgängen kombiniert. Die Konfiguration erfolgt über einen integrierten Webserver, die Steuerung über Ethernet ist mit Modbus TCP, Modbus UDP oder MQTT möglich. Damit lässt sich das Modul einfach an HMI-, SCADA-, SPS- und andere Softwaresysteme anbinden.Neben einfachem Schalten und Erfassen bietet das Modul gespeicherte (latched) digitale Eingänge, 32-Bit-Zähler und Frequenzmessung. Über die I/O-Paarverbindung kann es lokale Eingänge abfragen und über das Netzwerk einen digitalen Ausgang eines entfernten Moduls schreiben. Die Dual-Watchdog-Funktion überwacht sowohl die eigene CPU des Moduls als auch die übergeordnete Steuerung; fällt der Host aus, können die Ausgänge auf vordefinierte Sicherheitswerte (Safe Value) gehen.Die Versorgung erfolgt über eine Klemmenleiste mit +12 bis +48 VDC. Das Modul wird in einem kleinen Gehäuse mit 52 x 95 x 27 mm (B x L x H) auf eine Hutschiene montiert. Die Schaltleistung der Relaiskontakte hängt von der Betriebstemperatur ab; prüfen Sie die Derating-Angaben vor der Auslegung für Ihre Anwendung.AnwendungenFabrikautomationGebäudeautomationHausautomationFernwartung

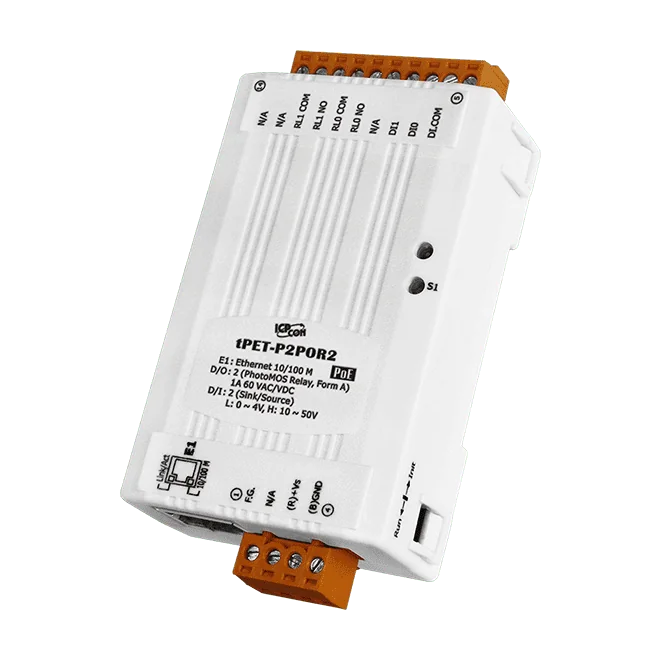

Das tPET-P2POR2 CR ist ein kompaktes Ethernet-I/O-Modul zur Fernüberwachung und Schaltung digitaler Signale. Es kombiniert zwei Nassschalt-Digitaleingänge mit zwei PhotoMOS-Relaisausgängen und ist über ein 10/100-Mbit/s-Ethernet-Netzwerk mit Modbus TCP, Modbus UDP oder MQTT erreichbar. Damit lässt es sich problemlos an HMI-, SCADA-, SPS- oder andere Softwaresysteme anbinden.Über die reine I/O-Funktion hinaus kann das Modul einen lokalen Digitaleingang über Ethernet mit einem entfernten Digitalausgang verknüpfen, wobei der Status im Hintergrund abgefragt und geschrieben wird. Eine Doppel-Watchdog-Anordnung überwacht sowohl die eigene CPU des Moduls als auch die Host-Steuerung, und die Ausgänge können bei Ausfall des Hosts auf einen vordefinierten sicheren Wert gesetzt werden. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über einen Schraubklemmen-Eingang mit +12 bis +48 VDC.Das Gehäuse ist für die Hutschienenmontage ausgelegt und misst 52 x 95 x 27 mm (B x L x H) bei einem Betriebstemperaturbereich von -25 ~ +75 °C. Der integrierte Webserver, die Zugriffskontrolle über Passwort und IP-Filter sowie Firmware-Updates über Ethernet vereinfachen Inbetriebnahme und Wartung verteilter Installationen.AnwendungenFabrikautomationGebäudeautomationHausautomationFernwartung

Das tPET-PD2POR2 CR ist ein kompaktes Ethernet-I/O-Modul, das zwei potentialfreie digitale Eingänge mit zwei PhotoMOS-Relaisausgängen kombiniert. Es eignet sich für Ingenieure, die Fernüberwachung und Schalten über ein 10/100-Base-TX-Netzwerk benötigen, ohne den Platzbedarf einer größeren Steuerung. Das Modul wird über den integrierten Webserver konfiguriert und unterstützt Modbus TCP, Modbus UDP und MQTT.Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) über ein handelsübliches Category-5-Kabel oder über einen Schraubklemmen-Eingang mit +12 bis +48 VDC, was eine redundante Versorgungsanordnung ermöglicht. Zwei Dual-Watchdog-Funktionen sind vorhanden: ein CPU-Watchdog, der das System zurücksetzt, wenn die Firmware fehlerhaft arbeitet, sowie ein Host-Watchdog, der die Ausgänge bei Ausfall der übergeordneten Steuerung auf den konfigurierten Safe-Value schaltet.Zu den Eingangsfunktionen gehören gespeicherte DI (Latched DI), 32-Bit-Zähler und Frequenzmessung mit einer maximalen Frequenz von 3,5 kHz ohne Filter. Eine DI-zu-DO-Paarverbindung lässt sich über Ethernet konfigurieren, sodass das Modul lokale Eingänge abfragt und im Hintergrund ein entferntes Ausgangsgerät ansteuert.AnwendungenFabrikautomationGebäudeautomationHausautomationFernwartung

Das tET-PD2R1 CR ist ein kompaktes IP-basiertes Ethernet-I/O-Modul mit zwei potentialfreien digitalen Eingängen und einem Leistungsrelaisausgang mit Schließer (Form A). Es eignet sich für Ingenieure, die Schaltkontakte überwachen und eine Last über einen Netzwerkhost schalten möchten, und das in einer sehr kleinen Bauform für die Hutschienenmontage.Die Konfiguration erfolgt über einen integrierten Webserver. Das Modul unterstützt Modbus TCP, Modbus UDP und MQTT. Die digitalen Eingänge lassen sich im Latched-Modus betreiben, und jeder Eingang bietet einen 32-Bit-Zähler sowie eine Frequenzmessung mit einer maximalen Zählfrequenz von 3,5 kHz ohne Filter. Das Modul kann außerdem für die I/O-Paarverbindung konfiguriert werden: Dabei werden lokale DI-Kanäle abgefragt und über Ethernet auf ein entferntes DO-Gerät geschrieben.Zu den Zuverlässigkeitsmerkmalen gehören ein CPU-Watchdog und ein Host-Watchdog, mit einem programmierbaren Sicherheitswert für den Relaisausgang, falls die übergeordnete Steuerung ausfällt. Die Ausgangswerte beim Einschalten und die Sicherheitswerte sind konfigurierbar, und die Firmware lässt sich über Ethernet aktualisieren. Die Versorgung erfolgt über eine Schraubklemme mit +12 bis +48 VDC und ist verpolungsgeschützt.AnwendungenFabrikautomationGebäudeautomationHausautomationFernwartung
