tM-P8 8-Kanal isolierte Nass-Kontakt-DI-Modul, RS-485 Modbus RTU

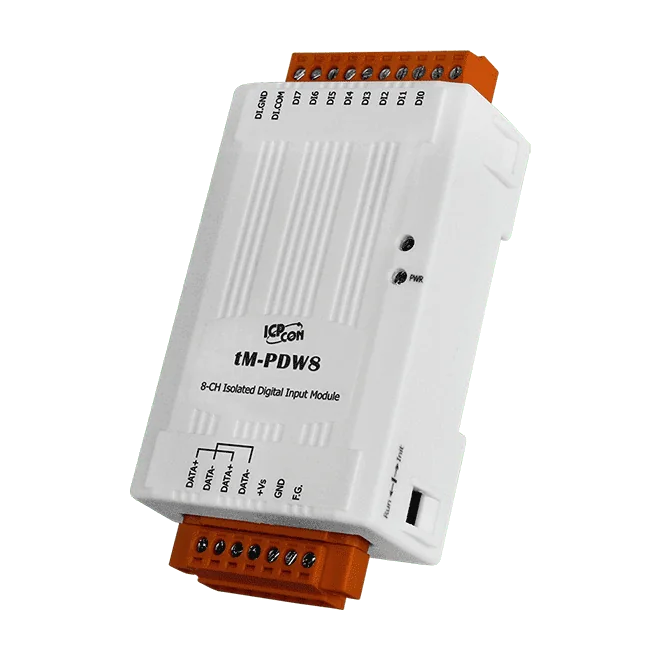

Das tM-PDW8 CR ist ein 8-Kanal-Digitaleingangsmodul für Remote-I/O-Netzwerke mit RS-485. Jeder Kanal ist optisch isoliert, und der Eingangstyp wird durch die Verdrahtung festgelegt. Dasselbe Modul kann daher ohne Hardwareänderung sowohl potentialfreie Kontakte als auch Nasskontakt-Signale (Spannung) auswerten.Nasskontakt-Kanäle können als Sink- oder Source-Eingänge verdrahtet werden, was die Anpassung an die Polarität der Feldgeräte erleichtert. Jeder Kanal kann außerdem als 16-Bit-Zähler mit einem Maximalzählwert von 65535 betrieben werden, wodurch sich das Modul für Impuls- und Schaltzählaufgaben eignet. Zwei Watchdog-Funktionen dienen der Überwachung von Modul und Kommunikation.Die Kommunikation erfolgt über DCON, Modbus RTU oder Modbus ASCII an einer einzigen RS-485-Schnittstelle mit Baudraten von 1200 bis 115200 bps. Das Modul wird mit 10 bis 30 VDC versorgt, ist für die Hutschienenmontage ausgelegt und hat einen Betriebstemperaturbereich von -25 bis +75 °C. Es trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenEin-/Aus-SteuerungIndustrielle AutomatisierungIndustriemaschinenGebäudeautomationLebensmittel- und GetränkeanlagenHalbleiterfertigungSteuerungssysteme

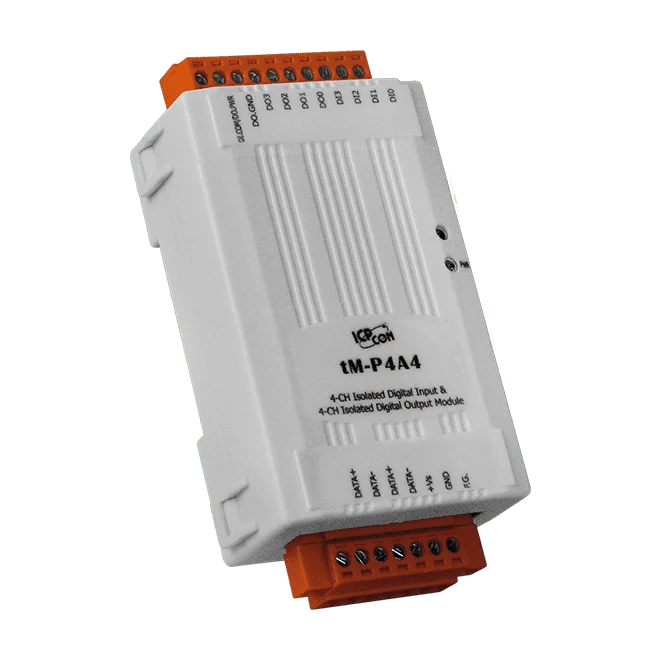

tM-P4A4 CR ist ein RS-485-Remote-I/O-Modul für Ingenieure, die digitale Eingänge und geschaltete digitale Ausgänge auf einer Hutschienen-Einheit benötigen. Die vier sinkenden Nasskontakt-Eingänge und die vier quellenden (PNP) Ausgänge sind jeweils optisch isoliert, sodass die Feldverdrahtung elektrisch von der Steuerungsseite getrennt bleibt.Jeder Eingangskanal kann außerdem als 16-Bit-Zähler verwendet werden, der bis 65535 bei bis zu 100 Hz zählt. Das eignet sich für Impuls- und Summierungsaufgaben neben der Ein-/Aus-Steuerung. Die Einschalt- und Sicherheitswerte der Ausgänge sind programmierbar, sodass das Modul beim Hochfahren und bei einem Kommunikationsfehler einen definierten Zustand herstellen kann.Das Modul bietet einen zweifachen Watchdog für Modul und Kommunikation, 3750 VDC Isolation innerhalb des Moduls sowie ±4 kV ESD-Schutz an jeder Klemme. Die Versorgung erfolgt mit 10 ~ 30 VDC, der Betriebsbereich liegt bei -25 ~ +75 °C.AnwendungenEin-/Aus-SteuerungIndustrieautomationIndustriemaschinenGebäudeautomationLebensmittel- und GetränketechnikHalbleiterfertigungSteuerungssysteme

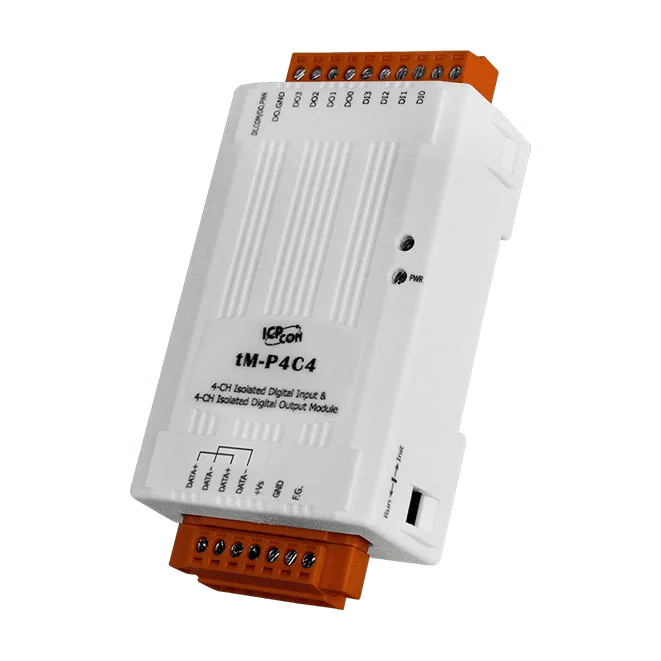

Das tM-P4C4 CR ist ein RS-485-Remote-I/O-Modul für Ein-/Aus-Steuerungsaufgaben, bei denen sowohl die Eingangserfassung als auch die Ausgangsschaltung galvanisch getrennt sein müssen. Es kombiniert vier digitale Eingänge vom Typ Source mit vier digitalen Ausgängen vom Typ Sink (NPN), wobei jede Seite durch Optokoppler-Isolation mit 3750 VDC Isolationsspannung innerhalb des Moduls geschützt ist.Jeder Eingangskanal kann als 16-Bit-Zähler betrieben werden, der bis 65535 zählt, mit einer Frequenz von 100 Hz und einer minimalen Impulsbreite von 5 ms. Die Ausgänge sind für 700 mA pro Kanal ausgelegt und verfügen über einen Kurzschlussschutz. Sowohl der Einschaltwert als auch der Sicherheitswert jedes Ausgangs sind programmierbar, sodass der Feldzustand definiert bleibt, falls die Kommunikation unterbrochen wird. Zwei Watchdogs überwachen das Modul und die Kommunikationsverbindung.Das Modul wird über eine Klemmleiste mit 10 ~ 30 VDC versorgt, verfügt über einen Verpolungsschutz, nimmt maximal 0,5 W auf und wird auf einer DIN-Schiene montiert. Es arbeitet im Temperaturbereich von -25 ~ +75 °C und ist für 10 ~ 95 % relative Luftfeuchtigkeit, nicht kondensierend, ausgelegt.AnwendungenEin-/Aus-SteuerungIndustrieautomationIndustriemaschinenGebäudeautomationLebensmittel- und GetränkeanlagenHalbleiterfertigungSteuerungssysteme

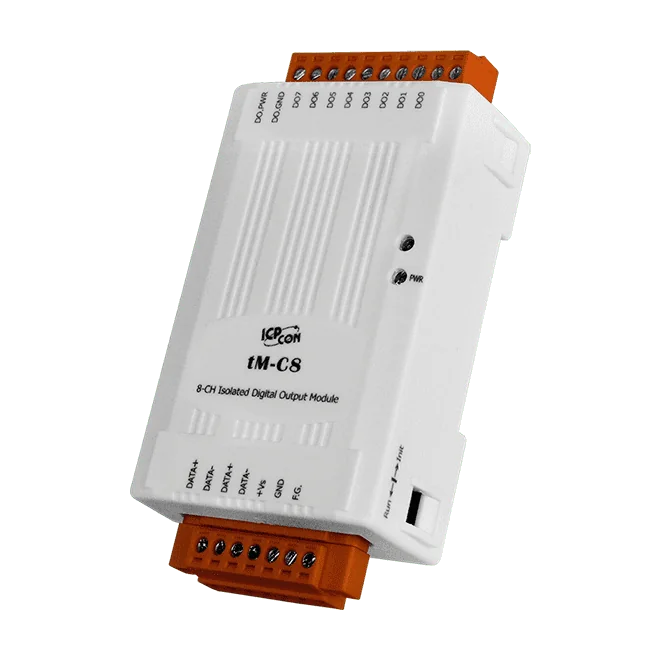

Das tM-C8 CR ist ein RS-485-Remote-I/O-Modul, das acht isolierte Open-Collector-Ausgänge im Senkenbetrieb (NPN) schaltet. Jeder Kanal ist optisch isoliert und gegen Kurzschluss geschützt, daher eignet es sich für Ein-/Aus-Steuerungsaufgaben, bei denen die Zuverlässigkeit der Ausgänge entscheidend ist.Sowohl der Einschaltwert als auch der sichere Ausgangszustand sind programmierbar, sodass die Ausgänge beim Hochfahren des Moduls oder bei Ausfall der Kommunikation in einem definierten Zustand gehalten werden können. Ein doppelter Watchdog, der sowohl das Modul als auch die Kommunikationsverbindung überwacht, erhöht die Sicherheit beim unbeaufsichtigten Betrieb.Die elektrische Robustheit wird durch eine Modul-interne Isolation von 3750 VDC und einen ESD-Kontaktschutz von 4 kV an jeder Klemme gewährleistet. Das Modul nimmt über eine Klemmenleistenversorgung von 10 ~ 30 VDC bis zu 0,8 W auf und ist für die Montage auf einer DIN-Schiene ausgelegt.AnwendungenEin-/Aus-SteuerungIndustrielle AutomatisierungIndustriemaschinenGebäudeautomationLebensmittel- und GetränketechnikHalbleiterfertigungSteuerungssysteme
