DN-50 CR 50-polige Header-I/O-Anschlussklemme mit CA-5015 Flachbandkabel, DIN-Schiene

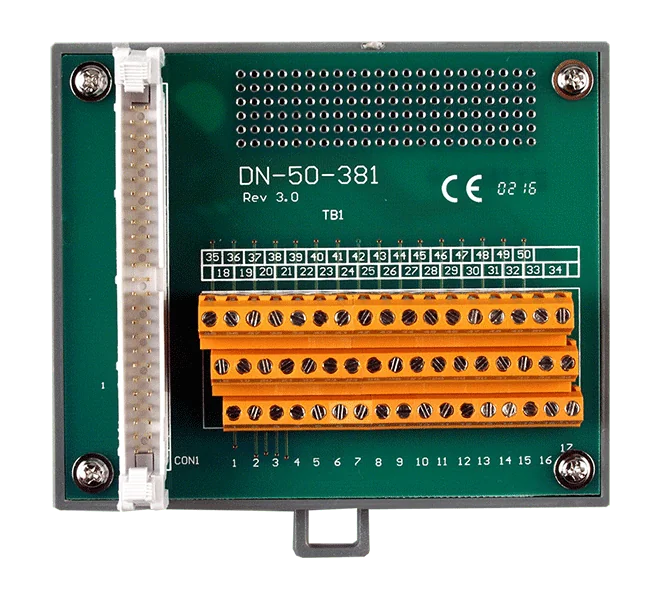

Die DN-50-381 ist eine 50-polige Stiftleisten-I/O-Anschlussklemme mit 3,81 mm Raster. Sie führt die 50-polige Stiftleiste auf Schraubklemmen heraus, sodass die Feldverdrahtung auf einer hutschienenmontierten Klemmenplatine aufgelegt werden kann, statt direkt an die Stiftleiste angeschlossen zu werden.Jeder Stift der Stiftleiste ist Pin für Pin mit einer Schraubklemme verdrahtet. Dies hält die Signalzuordnung bei Inbetriebnahme und Fehlersuche übersichtlich. Die Klemme wird zusammen mit dem Flachbandkabel CA-5015 geliefert, einer 50-poligen Baugruppe mit 1,5 m Länge, die die Stiftleiste mit der Klemmenplatine verbindet.Die Klemme ist für eine Betriebstemperatur von 0 ~ 60 °C und eine Lagertemperatur von -20 ~ 70 °C bei 5 % ~ 90 % relativer Luftfeuchtigkeit, nicht kondensierend, ausgelegt. Sie trägt die Kennzeichnungen CE, UKCA, FCC und WEEE.AnwendungenAuflegen der Feld-I/O-Verdrahtung auf einer 50-poligen Stiftleiste bei einer Installation mit DAQ-TochterplatineHutschienenmontierte Verdrahtung in der Schaltschranktechnik für Datenerfassungssysteme

Der DN-50/N CR ist ein 50-poliger I/O-Anschlussblock für Stiftleisten, der die Signale einer 50-poligen Stiftleiste auf Schraubklemmen Pin-zu-Pin herausführt. Damit können Ingenieure die Feldverdrahtung praktisch ausführen, ohne direkt an der Stiftleiste zu arbeiten.Der Block hat ein Rastermaß von 5,08 mm, wird auf einer DIN-Schiene montiert und misst 148 mm x 76 mm. Im Lieferumfang ist das Flachbandkabel CA-5015, 50-polig, 1,5 m enthalten, sodass der Block sofort angeschlossen werden kann. Er wird im Bereich Zubehör für DAQ-Tochterplatinen geführt.Spezifiziert für eine Betriebstemperatur von 0 ~ 60 °C und einen Feuchtebereich von 5 % ~ 90 % r. F., nicht kondensierend, bei einer Lagertemperatur von -20 ~ 70 °C. Trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenHerausführen von I/O-Signalen einer 50-poligen Stiftleiste auf SchraubklemmenDIN-Schienen-montierte I/O-VerdrahtungsfelderI/O-Verdrahtung für DAQ-Tochterplatinen

DN-09-2 CR ist eine auf DIN-Schiene montierte Breakout-Platine, die zwei 9-polige D-Sub-Steckverbinder über eine Schraubklemmenschnittstelle mit Pin-zu-Pin-Zuordnung anbindet. Die Feldverdrahtung kann so aufgelegt werden, ohne direkt an den Steckerkontakten zu arbeiten. Das Klemmenrastermaß beträgt 5,08 mm.Im Lieferumfang sind zwei Kabel CA-0915 DB9-Stecker auf DB9-Buchse für RS-232 (Pin 1 auf Pin 9, 1,5 m) enthalten, sodass die Platine direkt an einen kompatiblen DB9-Anschluss angeschlossen werden kann.Die Platine misst 103 mm x 86 mm und ist laut Herstellerangaben für den Betrieb bei 0 ~ 60 °C sowie die Lagerung bei -20 ~ 70 °C und 5 % ~ 90 % relativer Luftfeuchtigkeit, nicht kondensierend, ausgelegt. Laut Quelldaten ist sie nach CE, UKCA, FCC, RoHS und WEEE gelistet.AnwendungenAuflegen von DB9-Signalen auf eine Schraubklemmenplatine für DIN-SchienenAnschluss von DB9-Verkabelung an die Feldverdrahtung

DN-09-2F CR ist eine Breakout-Platine zur DIN-Schienen-Montage, die die Signale zweier 9-poliger Sub-D-Stecker auf Schraubklemmen herausführt, sodass die Feldverdrahtung ohne kundenspezifische Kabel angeschlossen werden kann. Jeder DB9-Pin ist direkt mit der zugehörigen Schraubklemme verbunden.Der Bestellcode enthält zwei Kabel CA-0910F, jeweils ein 1 m langes DB9-Buchse-auf-DB9-Buchse-Kabel, verdrahtet für RS-232 (Pin1-Pin9). Damit lässt sich die Platine direkt an einen kompatiblen DB9-Port anschließen. Die Platine misst 103 mm x 86 mm und wird auf einer DIN-Schiene mit 5,08 mm Klemmenraster montiert.Spezifiziert für eine Betriebstemperatur von 0 ~ 60 °C und eine Lagertemperatur von -20 ~ 70 °C bei 5 % ~ 90 % relativer Luftfeuchte, nicht kondensierend. Zertifiziert nach CE, UKCA, FCC, RoHS und WEEE.AnwendungenHerausführen von Sub-D-I/O auf Schraubklemmen auf einer DIN-Schiene
