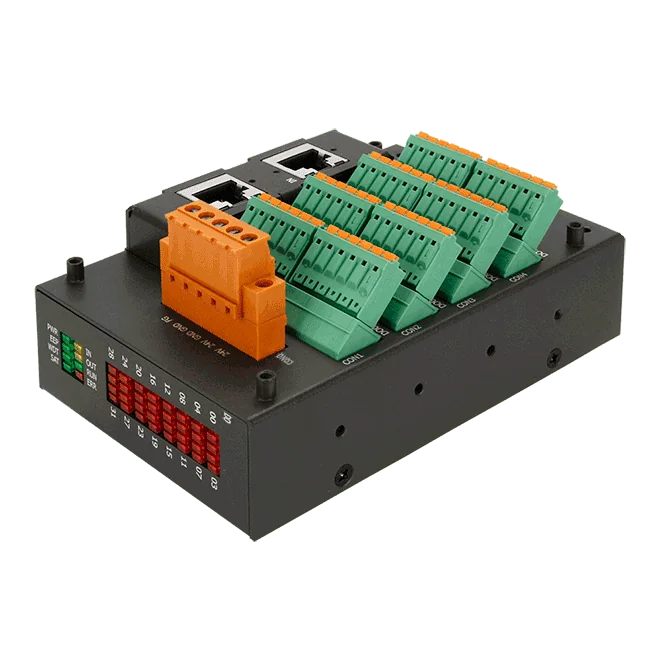

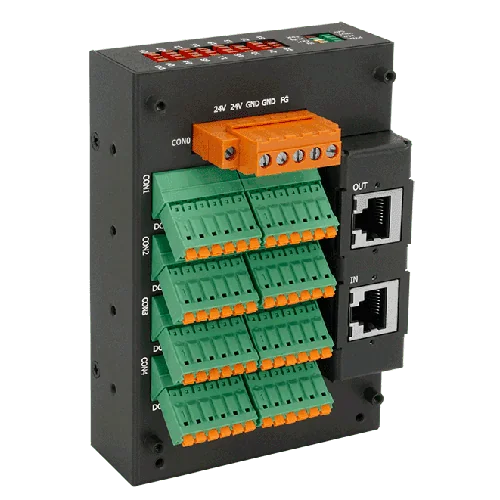

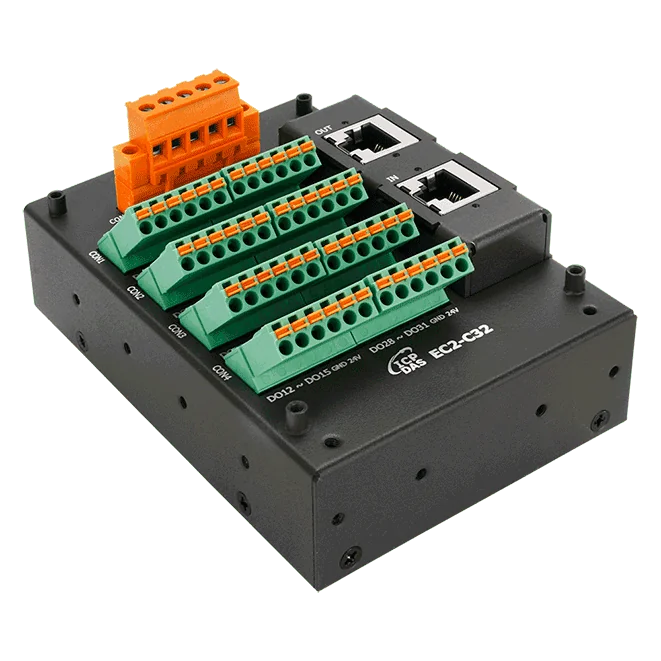

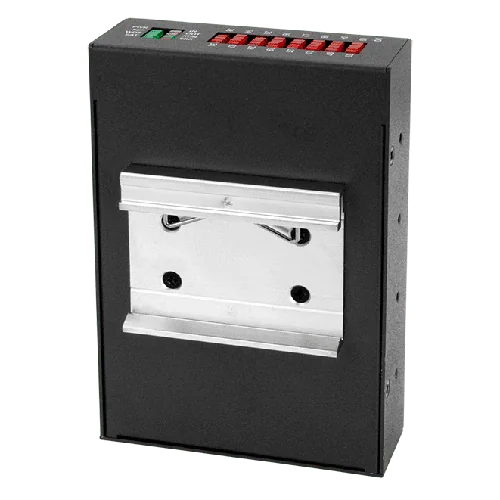

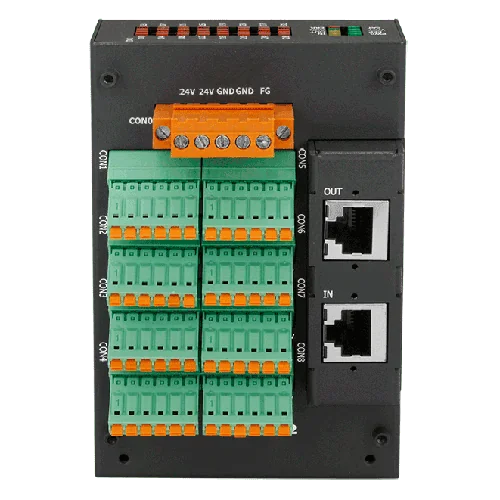

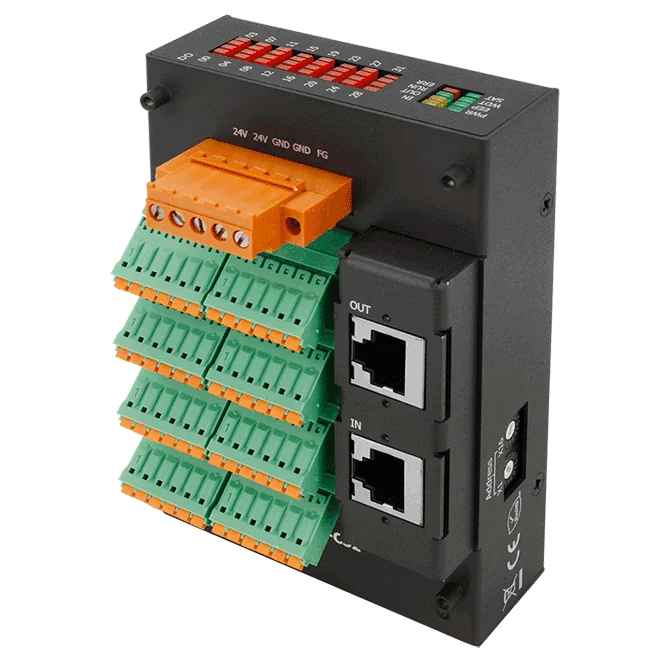

EC2-C32 EtherCAT-Slave-I/O-Modul, 32-Kanal isolierter digitaler Ausgang

EC2-P32 ist ein EtherCAT-Slave-I/O-Modul, das 32 isolierte Digitaleingänge in ein EtherCAT-Netzwerk einbindet. Dank zweier RJ-45-Ports können die Module im Durchschleifbetrieb (Daisy-Chain) verkettet werden, wodurch die Verkabelung mit wachsender Anzahl an I/O-Punkten reduziert wird.Die Eingangszustände stehen dem EtherCAT-Master als Prozessdaten zur Verfügung und werden zusätzlich über LED-Anzeigen am Modul angezeigt, sodass der Status bei der Inbetriebnahme und der Fehlersuche vor Ort geprüft werden kann. Das Modul unterstützt On-the-fly-Verarbeitung und verteilte Uhren mit einer Zykluszeit von 100 µs; die Eingänge verfügen über einen Tiefpassfilter. Jeder Eingang ist mit 3750 VDC galvanisch getrennt.Wählen Sie den EC2-P32, wenn Sie eine kompakte Eingangsstation mit 32 Kanälen benötigen, die auf Hutschiene oder Wandmontage aufgebaut werden kann und sowohl nasse (Sink und Source) als auch trockene (Source) Kontakte unterstützt.AnwendungenVerteilte Erfassung digitaler Eingänge in EtherCAT-Netzwerken

EC2-P16C16 ist ein EtherCAT-Slave-Modul, das einem EtherCAT-Netzwerk 16 digitale Eingänge und 16 digitale Ausgänge hinzufügt. Die beiden RJ-45-Busanschlüsse erlauben es, Stationen im Daisy-Chain-Verfahren zu verketten, wodurch sich die Zahl der benötigten Kabel in einem verteilten System reduziert.Die Eingänge verarbeiten Nassschalter in Sink- oder Source-Beschaltung sowie Trockenkontakte, und die Eingangskanäle sind mit 3750 VDC galvanisch getrennt. Die Ausgänge sind Open-Collector-Sink-Typen mit interner Freilaufdiode, ausgelegt für 500 mA pro Kanal und eine maximale Lastspannung von 40 VDC. Die Kanalzustände können aus den Prozessdaten gelesen oder über die LED-Anzeigen überprüft werden.Das Modul hat das EtherCAT-Konformitätstestwerkzeug bestanden, sodass konforme Master und Konfiguratoren direkt damit arbeiten können. Die Ausgangswerte beim Einschalten sind konfigurierbar, Ausgänge können nach einem Zustandswechsel der Zustandsmaschine beibehalten werden, und das Modul wird mit +24 VDC versorgt und nimmt 3 W auf.AnwendungenVerteilte digitale I/O für EtherCAT-basierte Maschinen- und AutomatisierungsnetzwerkeSchalter- und Sensorüberwachung mit Nass- oder TrockenkontaktenDigitale Ausgangssteuerung von Aktoren und Anzeigen innerhalb von EtherCAT-Systemen

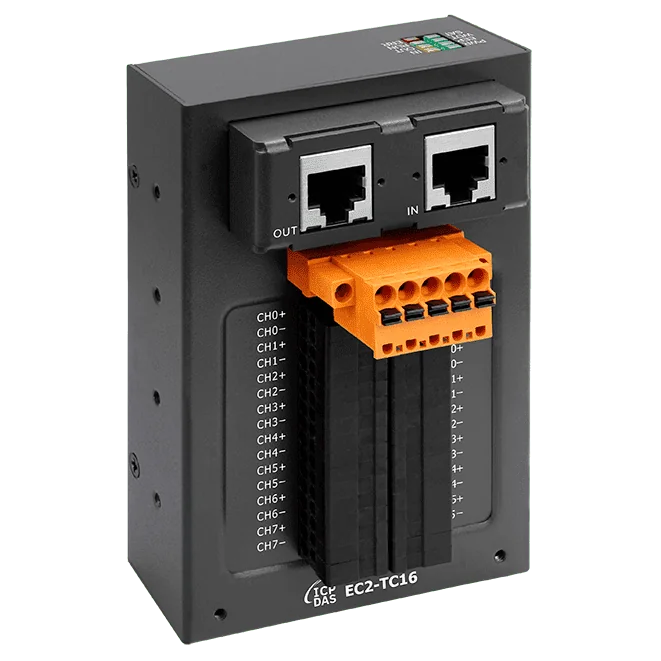

Das EC2-TC16 ist ein EtherCAT-Slave-I/O-Modul, das 16 Thermoelement-Eingangskanäle in ein EtherCAT-Netzwerk einbindet. Jeder Kanal tastet mit 100 Hz ab und meldet Drahtbruch, sodass Sensorfehler auf Kanalebene erkannt werden können.Jeder Kanal lässt sich einzeln konfigurieren und unterstützt eine große Auswahl an Thermoelementtypen, darunter J, K, T, E, R, S, B, N, C, L, M und LDIN43710. Auf alle Kanäle wird eine automatische Kaltstellenkompensation angewendet, sodass in den meisten Temperaturmessaufbauten keine externe Vergleichsstellenbehandlung erforderlich ist.Zwei RJ-45-EtherCAT-Ports ermöglichen das Verketten der Stationen in einer Daisy-Chain, mit bis zu 100 m zwischen den Stationen über 100BASE-TX. Verteilte Uhren und eine Zykluszeit von 100 µs eignen sich für synchronisierte Regelungen, und das Metallgehäuse mit Schutzart IP40 lässt sich auf einer DIN-Schiene oder an der Wand montieren.AnwendungenTemperaturmessung mit Thermoelementen in EtherCAT-basierten AutomatisierungssystemenVerteilte Temperaturüberwachung mit in Daisy-Chain verketteten Slave-Stationen

Das EC4-A16 ist ein schlankes EtherCAT-SubDevice, das einem EtherCAT-Netzwerk 16 isolierte digitale Ausgänge hinzufügt. Jeder Kanal ist ein Source-Typ-N-MOS-Ausgang mit interner Freilaufdiode und ist für 500 mA pro Kanal bei Lastspannungen von +10 VDC bis +40 VDC ausgelegt. Das Modul richtet sich an Ingenieure, die eine dichte digitale Ausgangssteuerung über EtherCAT ohne großen Platzbedarf benötigen.Das Modul unterstützt eine Zykluszeit von 100 μs mit verteilten Uhren (Distributed Clocks). Die Ausgangswerte beim Einschalten sind konfigurierbar, und Sie können festlegen, ob die Ausgänge ihre Werte beibehalten, wenn die EtherCAT-Zustandsmaschine wechselt. Der aktuelle Ausgangszustand jedes Kanals wird durch LED-Anzeigen am Gehäuse angezeigt, und die abziehbare Klemmleiste vereinfacht Verdrahtung und Austausch.Das Gehäuse misst 17,5 x 108 x 73 mm (B x L x T, ohne Klemmen) und kann auf einer DIN-Schiene montiert oder an der Wand befestigt werden. Das Modul hat das Konformitätsprüfwerkzeug bestanden und ist laut Herstellerangaben mit verschiedenen gängigen EtherCAT-MainDevices kompatibel. Es trägt die Kennzeichnungen CE, UKCA, RoHS und WEEE.AnwendungenVerteilte digitale Ausgangssteuerung in EtherCAT-Netzwerken
